Elinstallation
Strømforsyning
Afsikring
RCD
forinstallation
> Træk fastinstalleret elledning til strømforsyning:
• Separat afsikring og fejlstrøm-
beskyttelsesanordning (RCD)
• Forkobl en hovedafbryder til afbrydelse af alle po-
leruden for de fastlagte beskyttelseszoner (0 - 2)
• Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
• Sørg for, at ledningen stikker 3 000 mm ud
16

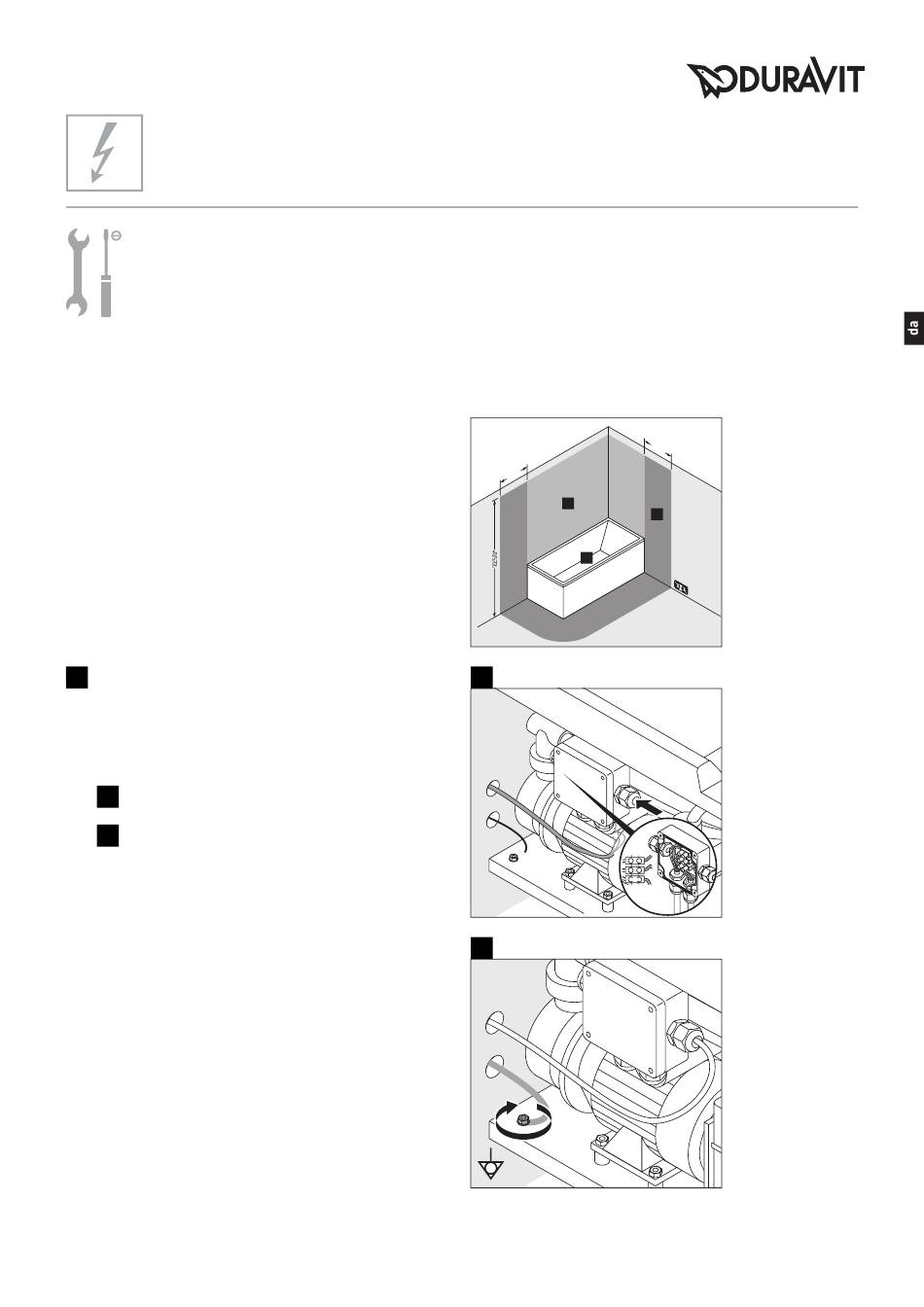

Spa-badekar tilsluttes (grafik 16)
BEMÆrK! Undgå funktionsfejl!
• Bind ikke ledninger sammen med kabelholdere.
• Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Beskyttelseszoner iht. DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
WH_M_D-Code_Panel_Magnets/16.04.2.
