电气安装
电源
保险装置
RCD（剩余电流动作保护装置）
预装
> 铺设固定的电源引线：
• 串接独立的保险装置和剩余电流
动作保护装置（RCD）
• 在规定的保护区域（0 - 2）之外串接全相分离式主开关
• 引线露在外面的部分应长达 3000 mm
> 铺设等电位线：
• 电线露在外面的部分应长达 3000 mm
16

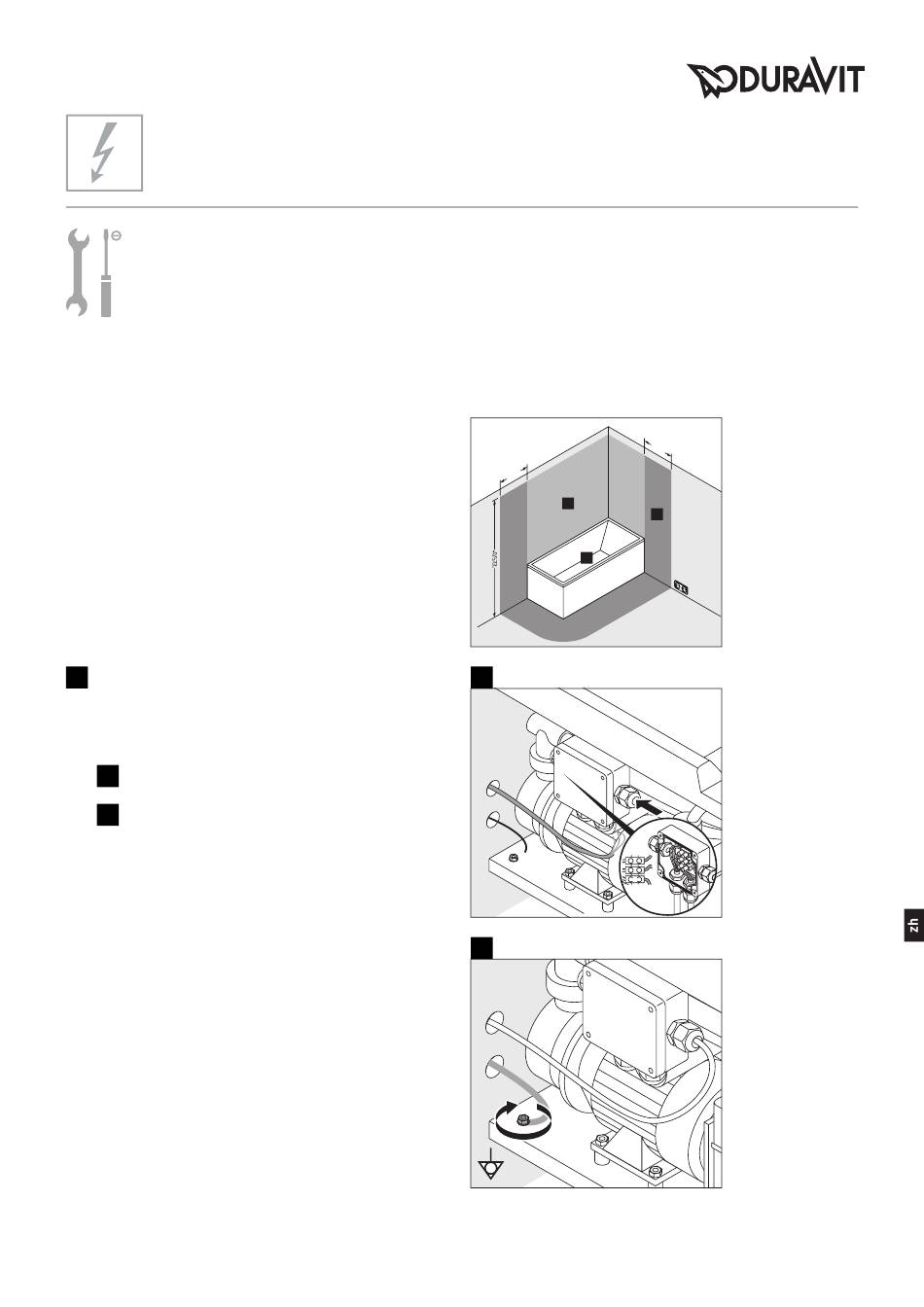

连接按摩浴缸（图16）
提示！ 避免功能故障的发生！
• 请勿使用电缆扎带将电线扎在一起。
• 请勿将引线与控制电线平行铺设。
I
将引线连接至电源插座。
II
将等电位线连接至按摩浴缸。
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
依据 DIN VDE 0100-701 标准的保护区域
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* 或固定安装的淋
浴喷头/出水口的
最大高度；以最大
高度为准
