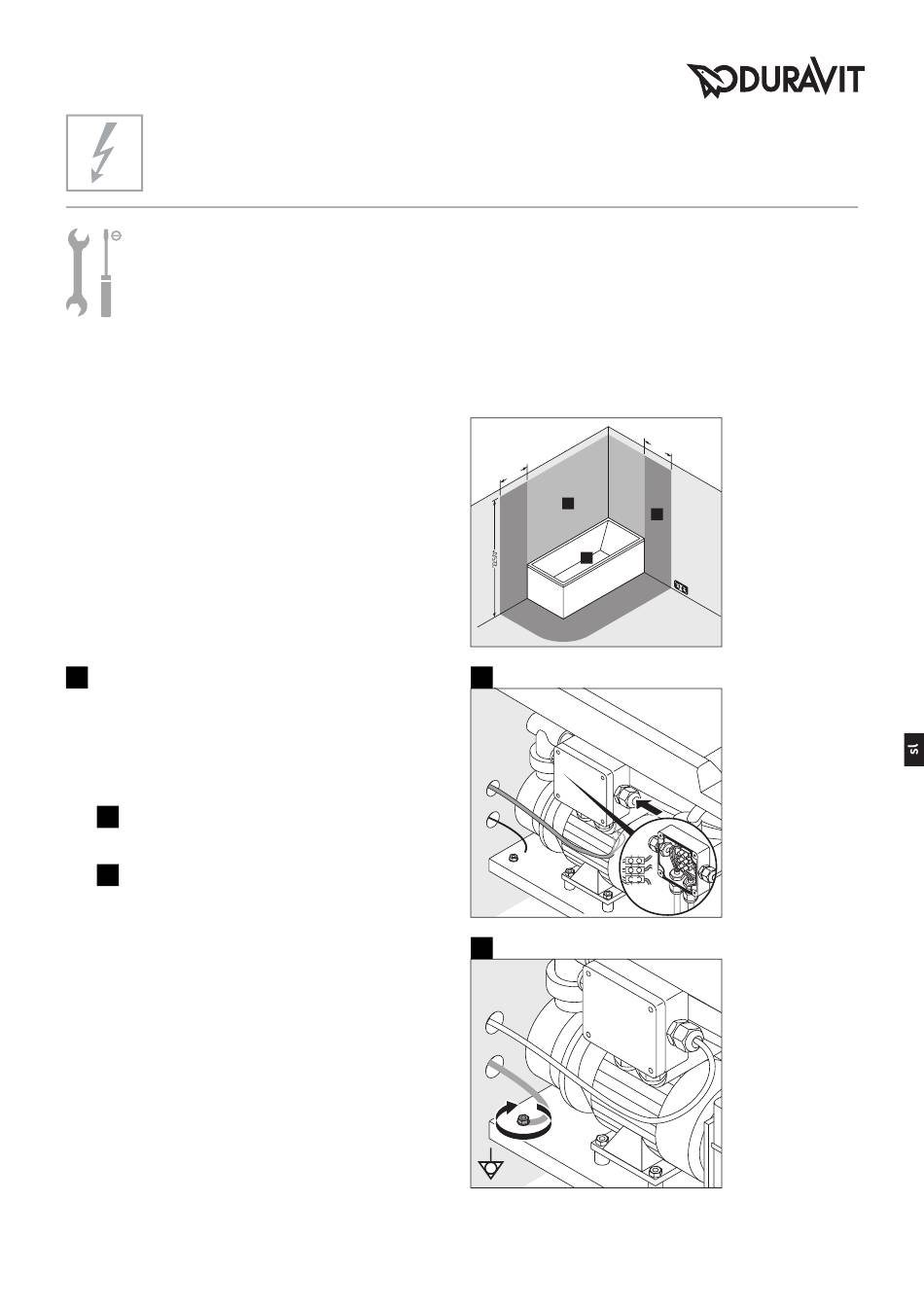

Električna inštalacija
Napajalna napetost
Varovalka
RCD
Predinštalacija
> Položite fiksni dovodni napajalni kabel:
• povežite posebno varovalko in nadtokovno-
zaščitno stikalo (RCD)
• povežite glavno stikalo, ločljivo na vseh polih, v ob-
močju izven predpisanih zaščitnih območij (0 - 2)
• Ven naj gleda 3 000 mm dovodnega kabla
> Položite vod za izravnavo potencialov:
• Ven naj gleda 3 000 mm kabla
16
Priključite masažno kad (slika 16)
NAPoTEK! Preprečite motnje v delovanju!
• Ne povezujte napeljave v snop s kabelskimi vezi-
cami.
• Dovodni kabel ne sme biti položen vzporedno s
krmilnimi kabli.
I
Priključite dovodni kabel na omrežno priključno
dozo.
II
Priključite vod za izravnavo potencialov na
masažno kad.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Zaščitna območja po DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* ali višina najvišje
ležeče pršilne glave
/ izlivnega mesta;
kar je višje
