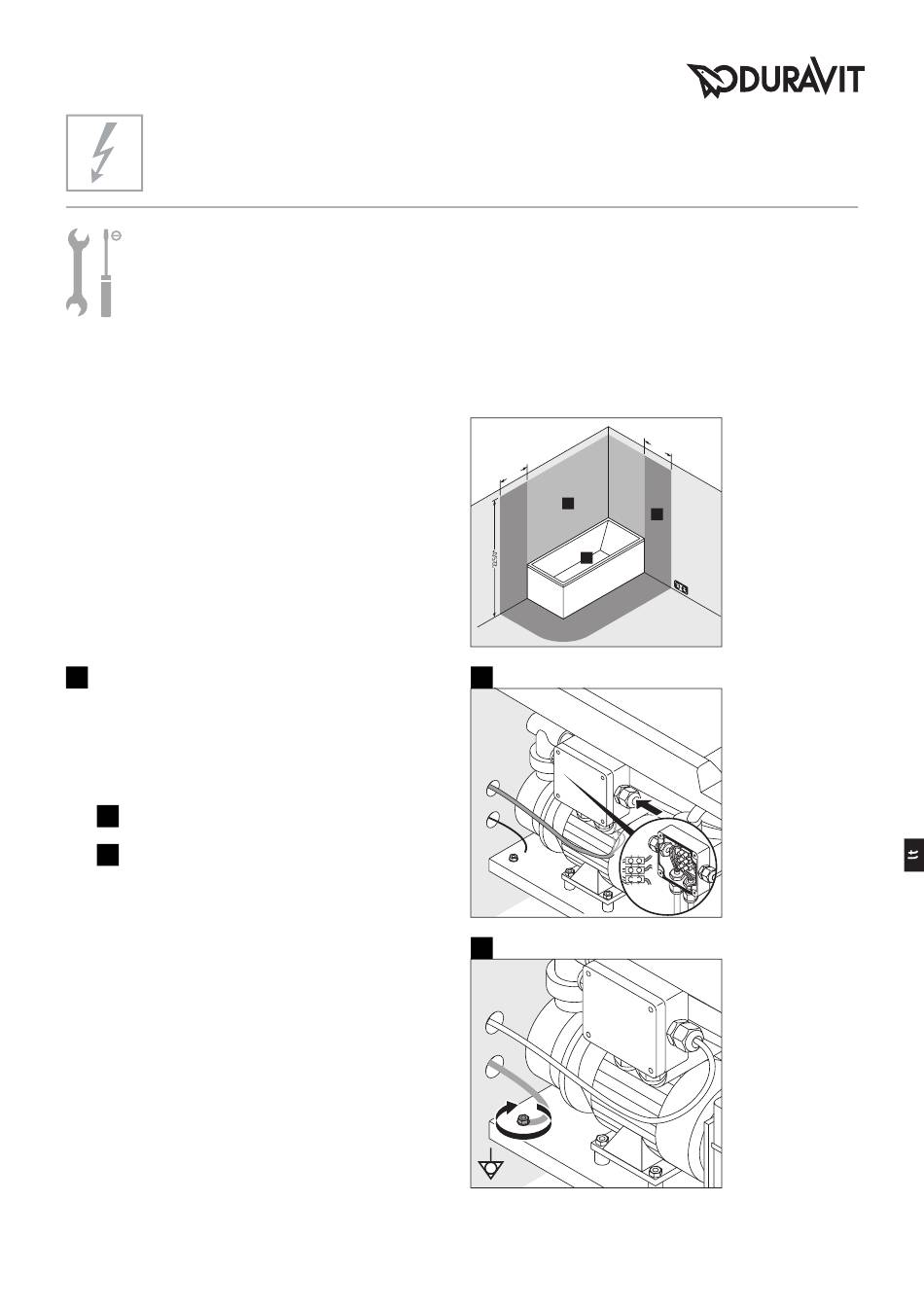

Elektros instaliacija
Elektros srovė
Saugiklis
RCD
Pirminė instaliacija
> Nutieskite stacionarias elektros tiekimo linijas:
• prijunkite atskirą saugiklį ir nuotėkio
srovės apsauginį įtaisą (RCD)
• už nurodytų apsauginių zonų (0–2) ribų prijunkite
visų fazių srovę atjungiantį pagrindinį jungiklį
• Maitinimo liniją palikite išsikišusią 3 000 mm
> Nutieskite potencialų išlyginimo laidą:
• Laidą palikite išsikišusį 3 000 mm
16
Prijunkite sūkurinę vonią (16 brėž.)
NUroDyMAS! Saugokite, kad nesukeltumėte
trikdžių!
• Laidų nesuriškite užtrauktukais.
• Maitinimo linijos netieskite lygiagrečiai valdymo
linijoms.
I
Maitinimo liniją įjunkite į tinklo kištukinį lizdą.
II
Prie sūkurinės vonios prijunkite potencialų
išlyginimo laidą.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Apsaugos zonos pagal DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* arba aukščiausiai
tvirtinamos
dušo galvutės ir
vandens išleidimo
taško aukštis;
priklausomai nuo
to, kas aukščiau
WH_M_D-Code_Panel_Magnets/16.04.2.
