Elektroinstalace
Elektrické napájení
Pojistka
RCD
Přípravná instalace
> Připojte napevno přívodní kabel elektrického napájení:
• předřaďte samostatnou pojistku
a proudový chránič (RCD)
• mimo předepsané ochranné zóny (0 - 2) zapojte
hlavní vypínač, který vypíná ve všech pólech
• Nechte 3 000 mm přívodního kabelu vyčnívat ven
> Položte kabel pro vyrovnání napětí:
• Nechte 3 000 mm kabelu vyčnívat ven
16

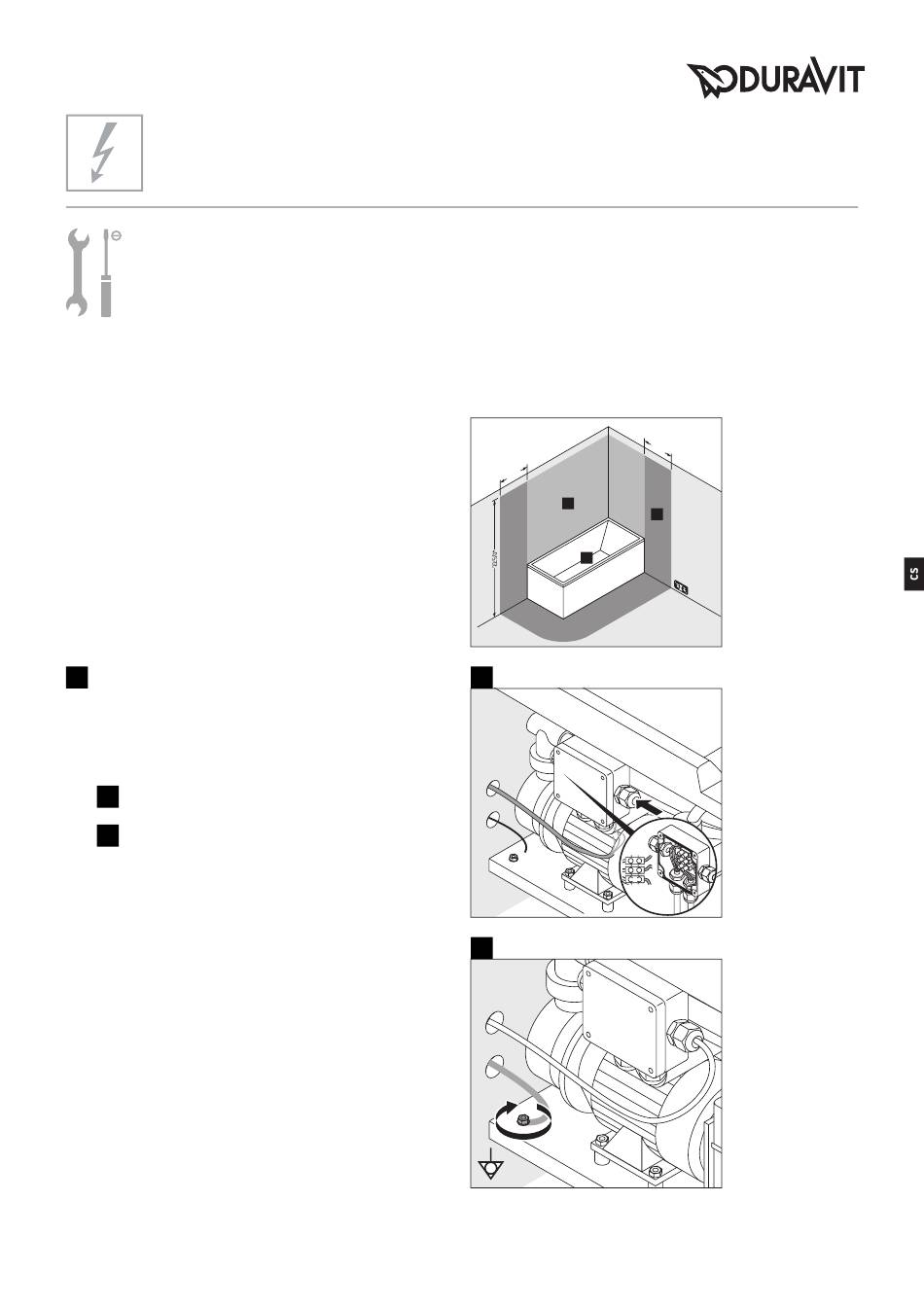

Připojení vířivé vany (obrázek 16)
UPoZorNĚNí! Neporušte funkčnost vany!
• Kabely nespojujte stahovacími pásky.
• Přívodní kabel nepokládejte paralelně s řídicími
kabely.
I
Přívodní kabel připojte do síťové krabice.
II
K vířivé vaně připojte kabel pro vyrovnání
napětí.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Ochranné zóny podle DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* nebo výška
nejvyšší napevno
umístěné sprchové
hlavice / výpusti
vody; podle toho, co
je výš
WH_M_D-Code_Panel_Magnets/16.04.2.
