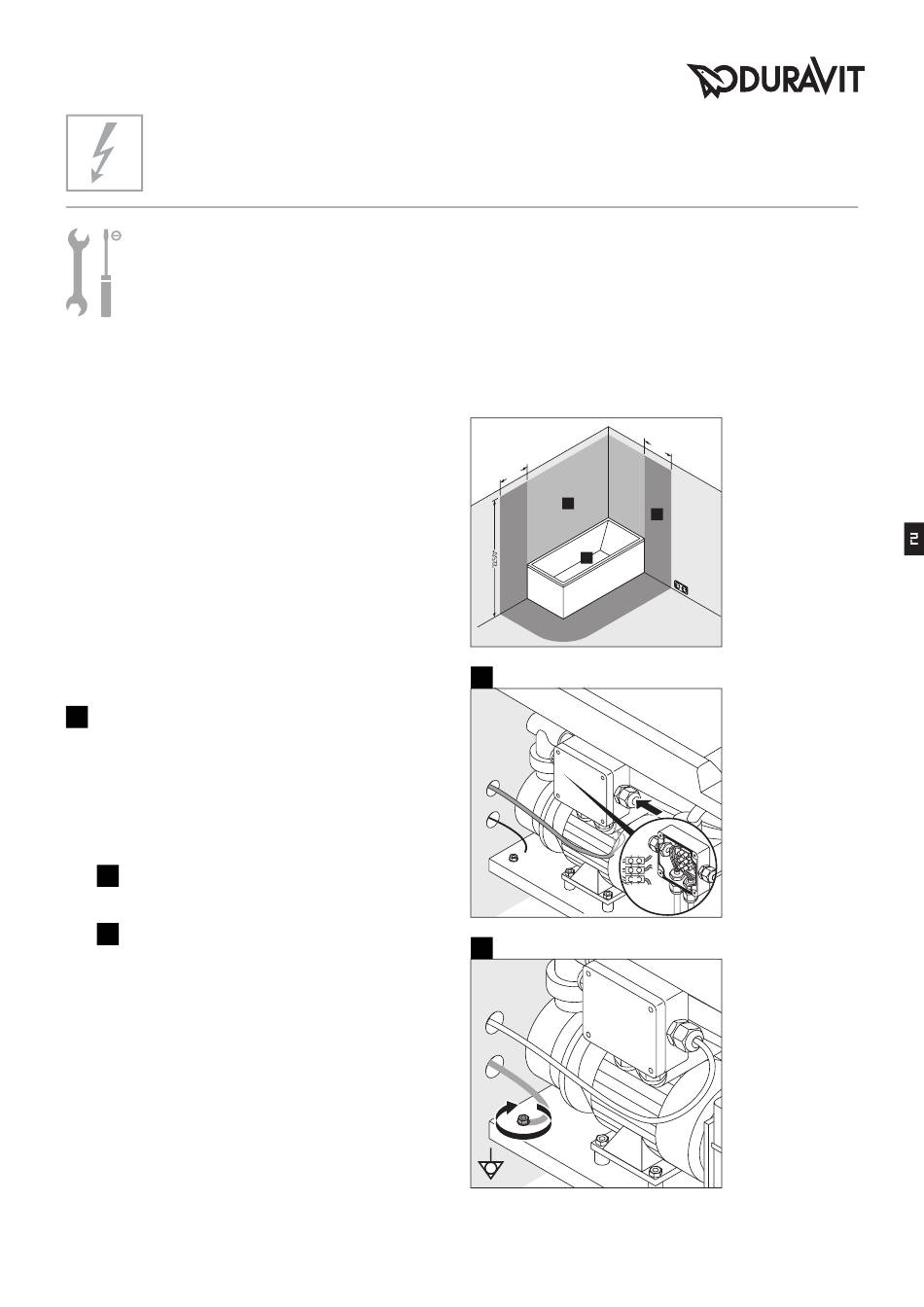

Монтаж электропроводки
Система электропитания
Защита предохранителем
УЗО
Предмонтажные работы
> Неподвижно закрепите токоподводящий провод в
системе электропитания:
• предварительно включите отдельный предохра-
нитель
и устройство защитного отключения (УЗО)
• предварительно включите разомкнутый на всех
полюсах главный выключатель за пределами за-
данной зоны санитарной охраны (0 - 2)
• Длина видимого участка токоподводящего про-
вода должна составлять 3 000 мм
> Разместите провод выравнивания потенциалов:
• Длина видимого участка провода должна со-
ставлять 3 000 мм
Присоедините гидромассажную ванну (см.
16
Рисунок 16)
ВнИМанИЕ! Избегайте возможных
неисправностей!
• Не связывайте электропроводку кабельными
стяжками.
• Не укладывайте токоподводящий провод па-
раллельно проводу цепи управления.
I
Подсоедините токоподводящий провод к
электросети.
II
Подсоедините провод выравнивания
потенциалов к гидромассажной ванне.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Гц, 220 - 240 В AC
7xxxxx xx x xx xxx6: 60 Гц, 220 - 240 В AC
I
N
I
ΔN
Зоны санитарной охраны по DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* или расстояние
до самой
высокой прочно
закрепленной
душевой лейки
/ выпуска воды;
в зависимости
от того, что
расположено выше
WH_M_D-Code_Panel_Magnets/16.04.2.
