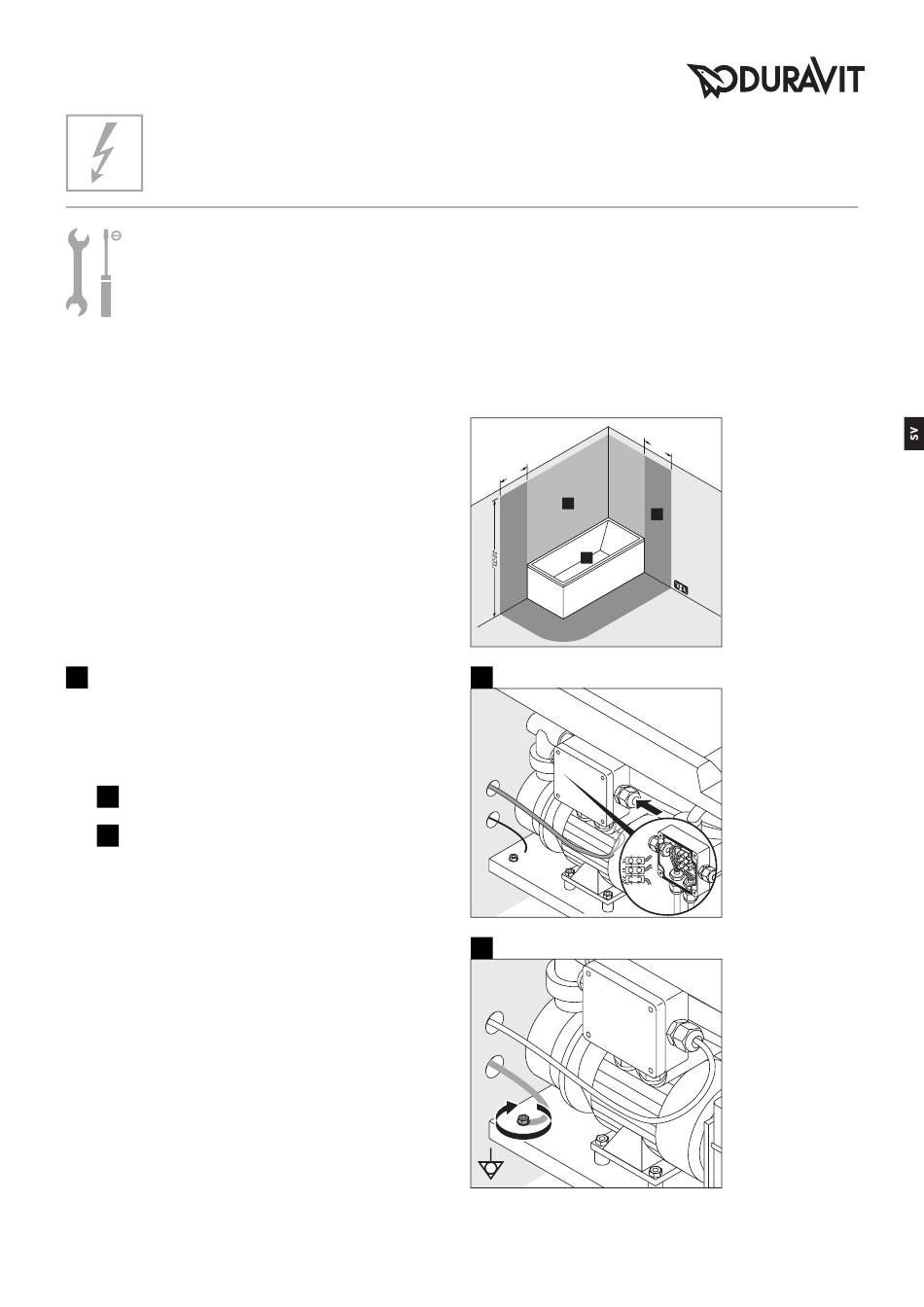

Elinstallation
Strömförsörjning
Säkring
RCD
förinstallation
> Dra en fast förlagd matarledning för strömförsörjning:
• anslut via separat säkring och
jordfelsbrytare (RCD)
• anslut via allpolig huvudströmställare utanför de
angivna skyddszonerna (0-2)
• Se till att matarledningen sticker ut 3 000 mm
> Dra en ledning för potentialutjämning:
• Se till att ledningen sticker ut 3 000 mm
16
Anslut bubbelbadkaret (bild 16)
oBS! Undvik funktionsfel!
• Bind inte samman ledningarna med kabelband.
• Dra inte matarledningen parallellt med styrled-
ningarna.
I
Anslut matarledningen till anslutningsdosan.
II
Anslut ledningen för potentialutjämning till
bubbelbadkaret.
All manuals and user guides at all-guides.com
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I
N
I
ΔN
Skyddszoner enligt DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
* eller höjden
på det högst
placerade fasta
duschhuvudet/
vattenutloppet;
beroende på vilket
som sitter högst
WH_M_D-Code_Panel_Magnets/16.04.2.
