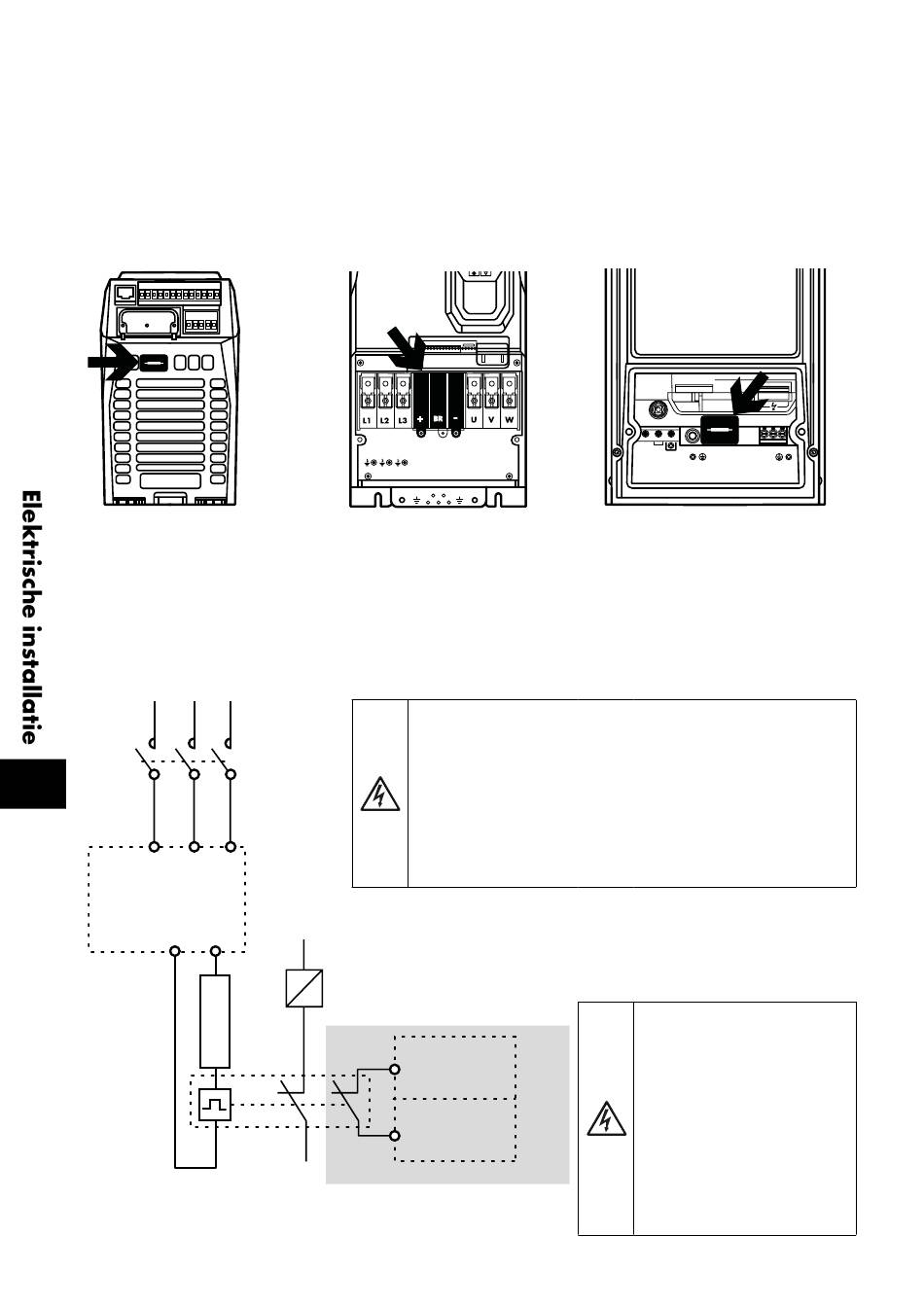

4.8. Aansluiten van een remweerstand
De Optidrive P2 frequentieregelaar is standaard voorzien van een interne remchopper. De externe remweerstand moet aangesloten
worden op de DC+ en BR klemmen van de frequentieregelaar. Deze klemmen zijn afgeschermd door een plastic kap en dit moet
worden verwijderd om bij de klemmen te kunnen komen.
4.8.1. IP20 regelaars
Bouwgrootte 2, 3, 4 & 5
Verwijder de plastic kap aan de
onderzijde van de regelaar.
De interne remchopper kan worden geactiveerd d.m.v. parameter P1-05 (zie hoofdstuk 6.2. Parametergroep 1 – basis parameters
op pagina 37 voor meer informatie).
De externe remweerstand kan softwarematig worden beveiligd tegen overbelasting. Voor de softwarematige beveiliging moeten de
volgende parameters ingesteld worden:
P arameter P1-14 = 201.
S tel de weerstandswaarde in bij parameter P6-19 (in Ohms).
S tel het nominale vermogen van de remweerstand in bij P6-20 (kW).
Remweerstand met thermische beveiliging
K1
4
ODP-2
L1/L
L2/N
DC+
Thermische beveiliging / remweerstand
met interne oververhittingsschakelaar
24 | Optidrive P2 Gebruikershandleiding | Versie 3.07
Bouwgrootte 6A/ 6B
Verwijder de plastic kap binnenin
de regelaar.
EMC
AC
L3
BR
K1 - Hoofdrelais
EMC
VAR
DC
Het wordt ten zeerste aanbevolen om de frequentieregelaar uit
te rusten met een hoofdcontactor en om een extra thermische
beveiliging voor de remweerstand te plaatsen en te gebruiken.
De contactor moet zodanig zijn bedraad dat hij opent in
geval van oververhitting van de weerstand, anders kan de
frequentieregelaar de stroomtoevoer niet onderbreken als de
remchopper gesloten blijft (kortsluiting) in een storingssituatie.
Het is ook aan te bevelen om de thermische beveiliging te
verbinden met een digitale ingang van de frequentieregelaar
als een extern fout signaal.
ODP-2
+ 24 VDC
Dlx
Optionele bedrading
4.8.2. IP55 & IP66
Alle bouwgrooten
Verwijder de plastic kap binnenin de
regelaar.
1 2 3 4 5 6 7 8 9 10 11 12 13
I0I0I
I0I0I
14 15 16 17 18
EMC
U
V
L1
L2/N
L3
Het spanningsniveau op
deze klemmen kan meer dan
800 V DC bedragen.
Opgeslagen lading kan
aanwezig zijn na het
uitschakelen van de voeding.
Laat minimaal 5 minuten
ontladen na het uitschakelen
van de stroom voordat u
probeert een verbinding met
deze klemmen tot stand te
brengen.
