Montage
3.1
Systeemplannen
3
Montage

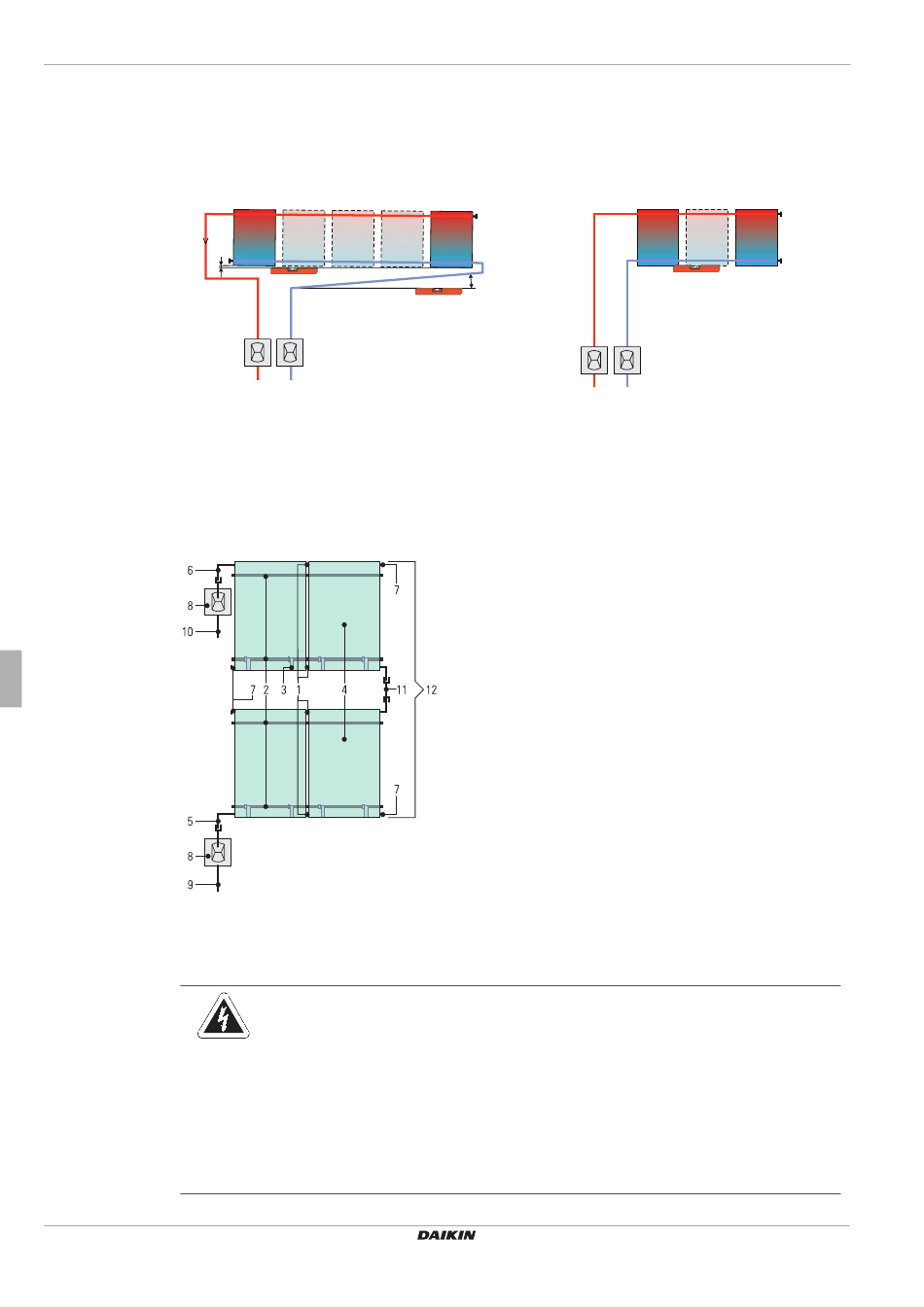

DAIKIN-zonne-energie-installaties worden meestal conform de hierna weergegeven installatieconcepten opgebouwd.
3.1.1 Parallelschakeling
Afb. 3-1
3.1.2 Serieschakeling
Alternatief voor de in deze handleiding beschreven pure parallelschakeling van de collectoren kunnen bij behoefte ook max. 3
collectorrijen boven elkaar gemonteerd worden. Boven elkaar liggende collectoren c.q. collectorvelden moeten in serie worden
geschakeld (Afb. 3-3). Bij het gekozen zonne-energie-systeem is per extra collectorrij een pakket serieverbinders nodig.
3.2
Voorbereidende montagewerkzaamheden
Bedienings- en installatiehandleiding
10
Op tegenoverliggende zijde aangesloten zonne-energie-
collectorveld (aanbevolen)
WAARSCHUWING!
Als u in contact komt met onderdelen onder stroom kunt u een elektrische schok krijgen.Die kan
levensgevaarlijke letsels en brandwonden veroorzaken.
• Onderbreek de stroomtoevoer (zekering, hoofdschakelaar uitschakelen) voor u met installatie- en
onderhoudswerkzaamheden aan elektrische onderdelen begint en beveilig de ketel zodat hij niet per
ongeluk opnieuw kan worden ingeschakeld.
• Om gevaar door beschadigde elektrische leidingen te voorkomen, mogen ze uitsluitend door
elektrotechnisch gekwalificeerde vaklieden en met inachtneming van de geldende elektrotechnische
richtlijnen en de voorschriften van het verantwoordelijke elektriciteitsbedrijf worden vernieuwd.
• De desbetreffende voorschriften ten aanzien van de arbeidsveiligheid in acht nemen.
Afb. 3-2
Op dezelfde zijde aangesloten zonne-energie-collectorveld
(max. 3 zonnecollectoren)
1
Collectorverbinder
2
Montageprofielrail
3
Collectorborghaken
4
Zonnecollector
5
Retouraansluiting collector
6
Aanvoeraansluiting collector
7
Collectorafsluitkap
8
Dakdoorvoeren voor aan- en afvoer
9
Zonne-energie-retourleiding
10
Zonne-energie-aanvoerleiding
11
Verbinders voor collectorrijen
12
Zonne-energiecollectorveld (2 x 2 collectoren)
Afb. 3-3
Alternatieve collectorplaatsing
Regelings- en pompunit voor zonne-energie-installaties
EKSR3PA + EKSRDS1A
4PW56033-1
