Bediening
5.3.2 Bedrijfsscherm
In het bedrijfsscherm worden systeemtemperaturen, maximale en berekende waarden weergegeven. Na het startscherm gaat de
zonne-energieregeling automatisch naar de bedrijfsschermmodus, er wordt een bedrijfswaarde weergegeven en het bijbehorende
lampje brandt.
•
Met de pijltoetsen kan tussen de 4 temperatuurmeetwaarden en de doorstromingsmeetwaarde (zie Tab. 5-2 en Tab. 5-6)
worden genavigeerd (zonder FlowSensor alleen tussen 3 temperatuurmeetwaarden).
•
Drukken op de infotoets toont de maximale en de berekende waarden (zie Tab. 5-3).
De linker kolom van het display dient als statusaanduiding. Het betekent
– "1" in de eerste regel, collectorcirculatiepomp P
– "2" in de tweede regel, BSK-contact voor prioriteit zonne-energie actief (zie hoofdstuk 5.4).
– "K" in de derde regel, collectorsensor defect, of een andere foutstatus (zie hoofdstuk.6.2).
– "H" in de 4e regel, handmatige modus actief.

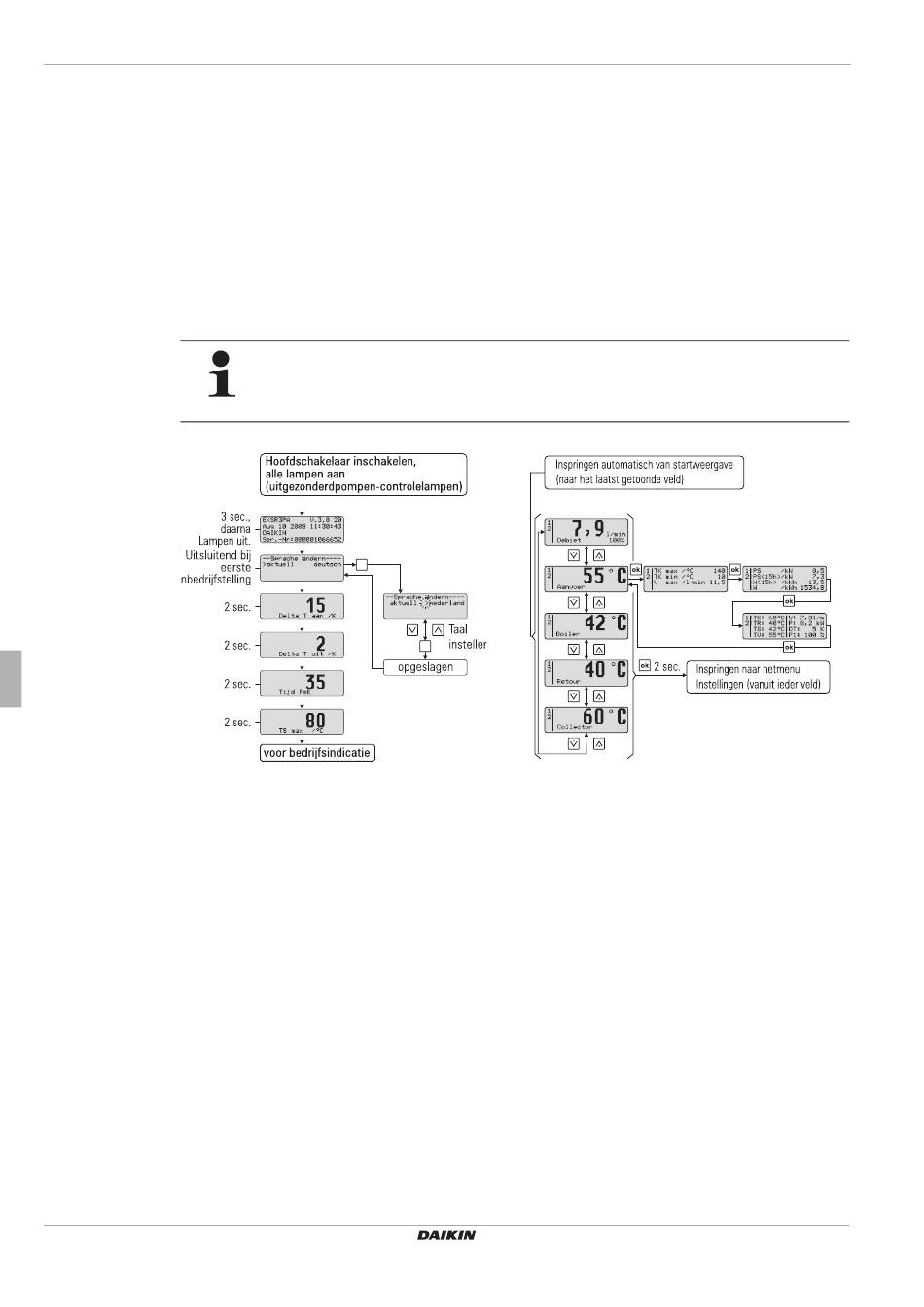

Afb. 5-7
5.3.3 Instelmenu
In het menu worden de parameters van de zonne-energieregeling weergegeven en gewijzigd.
•
Door eenmaal (>2 s) op de OK-toets te drukken, komt men in het menu of keert weer terug naar het bedrijfsscherm.
Kortstondig aanraken bevestigt de selectie, opent het volgende menuscherm of er verschijnt gedurende ca. 1 s "Opgeslagen"
voor een gewijzigde waarde.
•
Via het gewenste parameterscherm bereikt men het parameterwijzigingsmenu wanneer op de OK-toets wordt gedrukt.
In het menu (Afb. 5-9) wordt in de eerste regel het actieve menupad weergegeven, in de linker kolom wijst een cursor (">") naar
het daaronder liggende menupad of een parameter. Van daaruit navigeert men naar de betreffende menuboom met de pijltoets
omhoog (+ toets) of omlaag (– toets). De ingestelde waarde kan met de desbetreffende pijltoetsen worden gewijzigd.
Door kort op de pijltoets te drukken, verandert de waarde met één stap, bij langer indrukken versnelt de verandering.
Als de gewenste parameter werd gewijzigd en de complete parameterlijst naar beneden wordt doorgebladerd, keert men weer
terug naar het keuzemenu "Selectie 2/2" en van daar naar het bedrijfsscherm (zie Afb. 5-9). De regeling werkt onmiddellijk met
de gewijzigde parameterwaarden. In principe springt de regeling terug naar de bedrijfsschermmodus, indien ongeveer 10 min lang
geen enkele toets werd ingedrukt.
Bedienings- en installatiehandleiding
28
Zo lang geen handmatige verstelling wordt uitgevoerd of een resultaat overeenkomstig Tab. 6-2 een andere
weergavevorm oproept, blijft het aangestuurde meetwaarde- of infoscherm actief. Deze wordt ook na
parameterwijzigingen of UIT-/IN-schakelen weer geactiveerd. Wanneer info-waarden worden weergegeven, is
geen van de meetplaats-controlelampen geactiveerd.
ok
-
Startweergave
actief.
S
+
ok
Afb. 5-8
Bedrijfsaanduiding bij aangesloten FlowSensor
EKSFLP12A:
Regelings- en pompunit voor zonne-energie-installaties
EKSR3PA + EKSRDS1A
4PW56033-1
