Montage
1. Buitenafdekking (1) van de pompunit EKSRDS1A verwijderen.
2. Pompunit EKSRDS1A dichtbij de boiler aan de wand monteren.
3. Sensor-adapterbuis voor retourleidingtemperatuursensor t
monteren (aansluiting 4).
4. Optie: FlowSensor EKSFLP12A aan de zonne-energieaanvoer, boven op de pompunit EKSRDS1A (aansluiting 5) monteren
(zie hoofdstuk 3.7).
5. Aanvoer- en retourleiding (Cu Ø 22 mm), vanaf het zonne-energie-collectorveld komend, conform het bijpassende
installatieconcept (zie hoofdstuk 3.1), boven aan de pompunit EKSRDS1A (aansluitingen 4 en 5) aansluiten.
6. Aanvoer- en retourleiding (Cu Ø 22 mm) tussen pompunit EKSRDS1A (aansluitingen 11 en 12) en de zonne-energie-
aansluitset EKSOLHWAV1 installeren.
7. Membraanexpansievat (MAG) op de pompunit EKSRDS1A (aansluiting 7) aansluiten. Aansluiting van het
membraanexpansievat conform EN 12828 uitvoeren.
8. Aansluiting van de afblaasleiding aan de veiligheidsklep conform EN 12828 uitvoeren.
– Afblaasleiding zo aanleggen, dat de zonne-energievloeistof bij het activeren van de veiligheidsklep vrij in een opvangbak
– Afblaasleiding mag niet afsluitbaar zijn.
3.4
Regelingsunit EKSR3PA
3.4.1 Wandmontage
1. Schroeven aan beide zijden van de afdekking losdraaien en
verwijderen.
2. Afdekking naar voren klappen en naar onderen toe verwijderen.
3. Regeling van de behuizingsbasisplaat uithangen.
4. Behuizingsbasisplaat nabij de pompunit EKSRDS1A aan de wand
monteren.
Bedienings- en installatiehandleiding
12
Algemene aanwijzingen voor de montage:
– Pompunit EKSRDS1A zo monteren, dat in ingebouwde toestand geen externe krachten op de armaturen
werken.
– Door las- en soldeerwerkzaamheden aan de installatie mag geen oververhitting worden veroorzaakt. De
pompunit EKSRDS1A pas na afsluiting van deze werkzaamheden inbouwen.
– Om lekkage door lasparels, hennep of metaalspaanders aan de veiligheidsklep te voorkomen, moeten de lei-
dingen voor montage van de pompunit EKSRDS1A goed doorgespoeld worden.
Montage van de klemringschroefverbinding:
• Buiseinde rechthoekig afzagen en ontbramen.
• Wartelmoer en klemring op de buis plaatsen.
• Spoed iets inoliën.
• Buis tot de aanslag in de klemringschroefverbinding schuiven en de wartelmoer met de hand aandraaien.
• Wartelmoer met een steeksleutel goed vastdraaien.
kan stromen.
aan de zonne-energieretour, boven op de pompunit EKSRDS1A
R
1
2

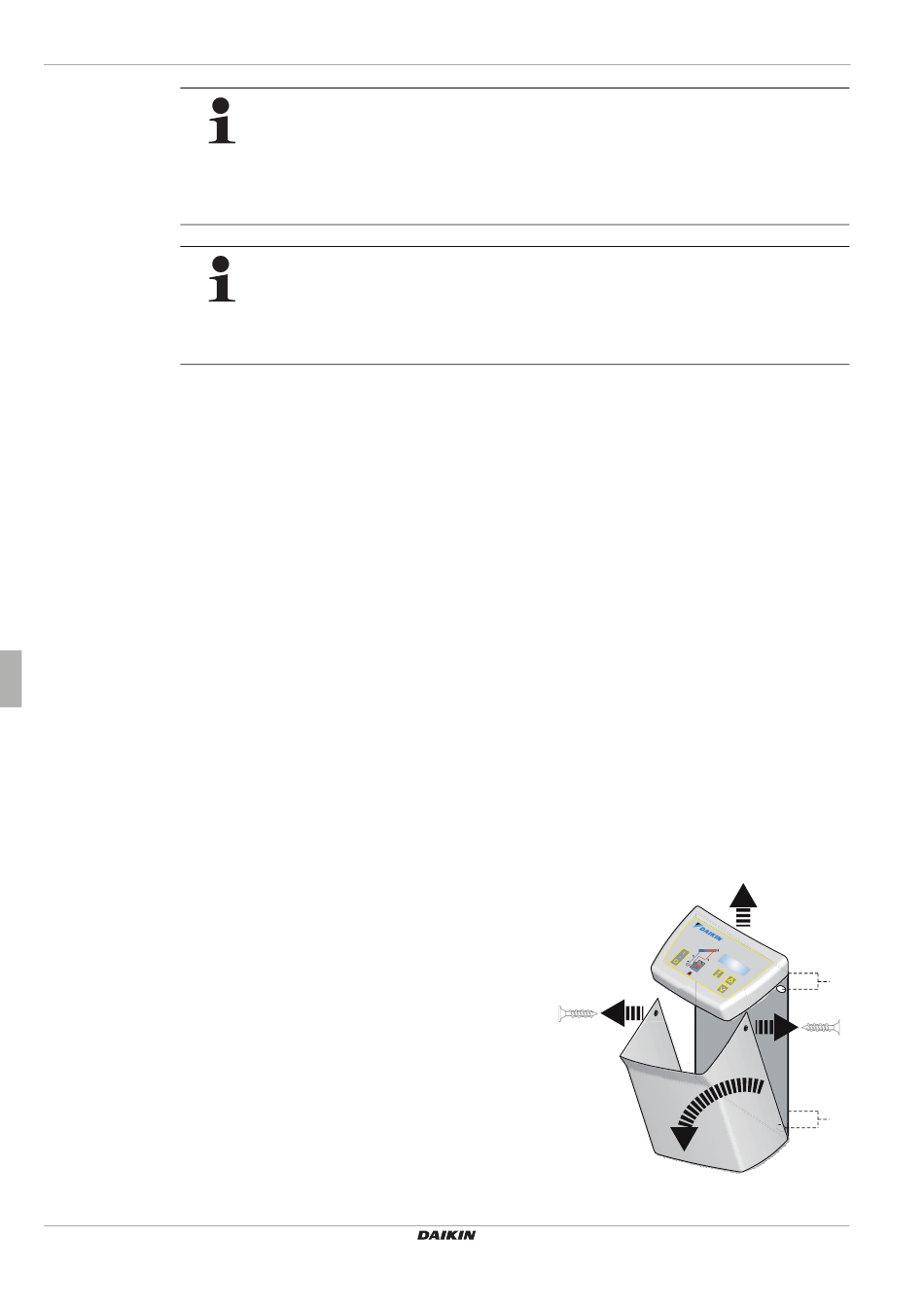

Afb. 3-5
Demontage en bevestiging van regelingsunit
Regelings- en pompunit voor zonne-energie-installaties
3
2x
1
2x
EKSR3PA + EKSRDS1A
4PW56033-1
