Inhoudsopgave
5 Elektrische installatie
5.1
Thermostaat aan CV-ketel aansluiten
1.
Schakel de stroomtoevoer naar de CV-ketel uit.
2.
Verbreek de verbinding van de CV-ketel met het elek-
triciteitsnet door de stekker uit het stopcontact te trek-
ken of de CV-ketel via een scheidingsinrichting met een
contactopening van ten minste 3 mm spanningsvrij te
maken.
3.
Beveilig de stroomtoevoer naar de CV-ketel tegen op-
nieuw inschakelen.
4.
Controleer de spanningvrijheid van de CV-ketel.

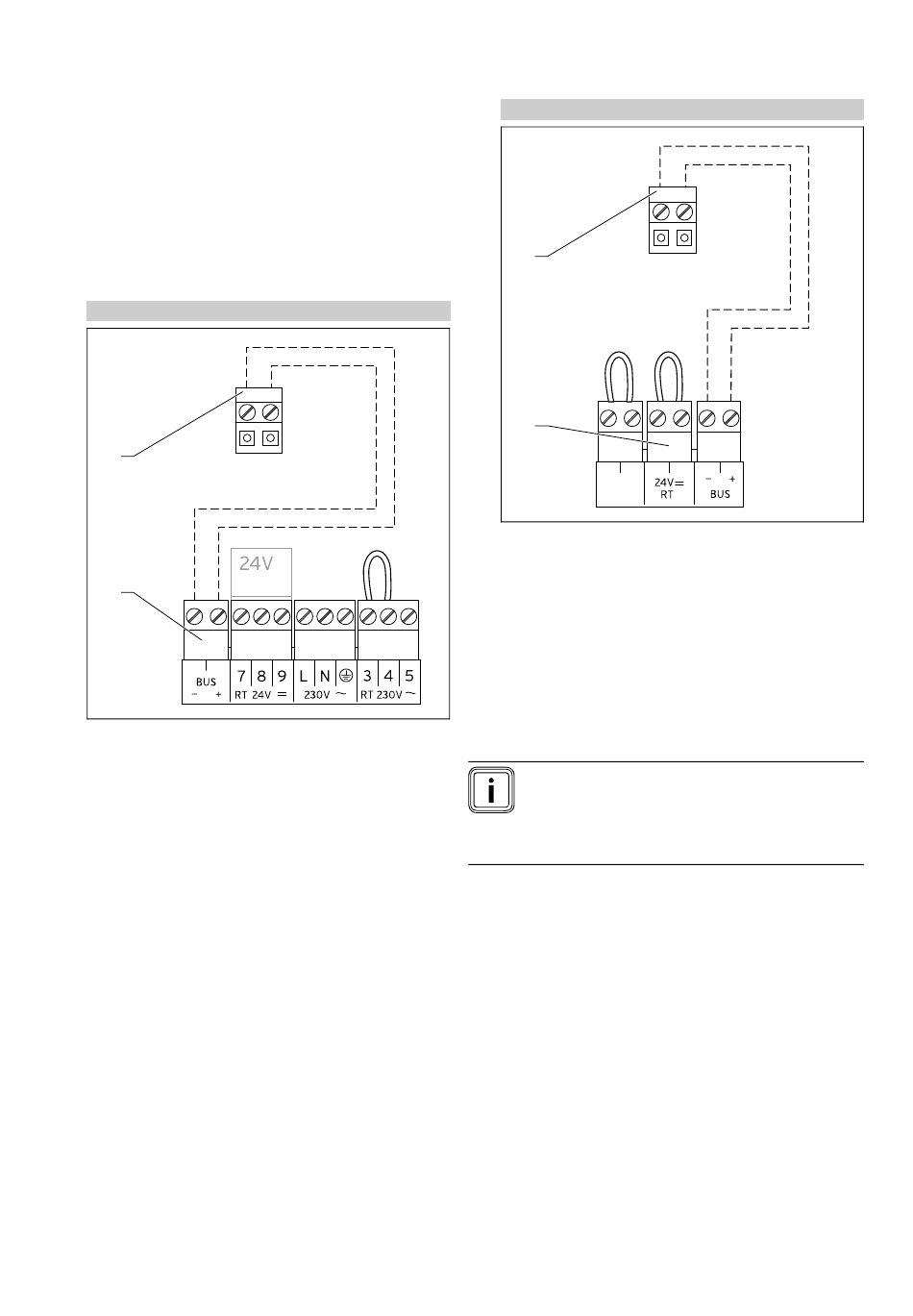

Alternatief 1 / 2
5.
Voorwaarden: CV-ketel met "3-4-5-klem"
1
2
1 Klemlijst thermostaat
▶
Controleer of de brug tussen de klemmen 3 en 4
aan de printplaat van de schakelkast geïnstalleerd is
en plaats evt. de brug tussen de klem 3 en 4.
10
2 Klemlijst CV-ketel
Alternatief 2 / 2
5.
Voorwaarden: CV-ketel met "24V=RT-klem"
1
2
Burner
off
1 Klemlijst thermostaat
▶
Controleer of de brug tussen de 24V=RT-klemmen
aan de printplaat van de schakelkast geïnstalleerd is
en plaats evt. de brug tussen de 24V=RT-klemmen.
6.
Sluit de eBUS-leiding op de klemlijst (1) in de wandsok-
kel van de thermostaat aan.
7.
Sluit de eBUS-leiding op de klemmenlijst van de CV-
ketel (2) aan.
5.2
Buitenvoeler aansluiten
Aanwijzing
Als een monoblokwarmtepomp aangesloten is,
neem dan bij de elektrische installatie van de bui-
tenvoeler de handleiding van de aanvullende mo-
dule in acht.
1.
Schakel de stroomtoevoer naar de CV-ketel uit.
2.
Verbreek de verbinding van de CV-ketel met het elek-
triciteitsnet door de stekker uit het stopcontact te trek-
ken of de CV-ketel via een scheidingsinrichting met een
contactopening van ten minste 3 mm spanningsvrij te
maken.
3.
Beveilig de stroomtoevoer tegen opnieuw inschakelen.
4.
Controleer de spanningvrijheid van de CV-ketel.
Installatiehandleiding calorMATIC 470 0020116707_02
2 Klemlijst CV-ketel
