9 Verhelpen van storingen
A
4
2
3
B
1
3.

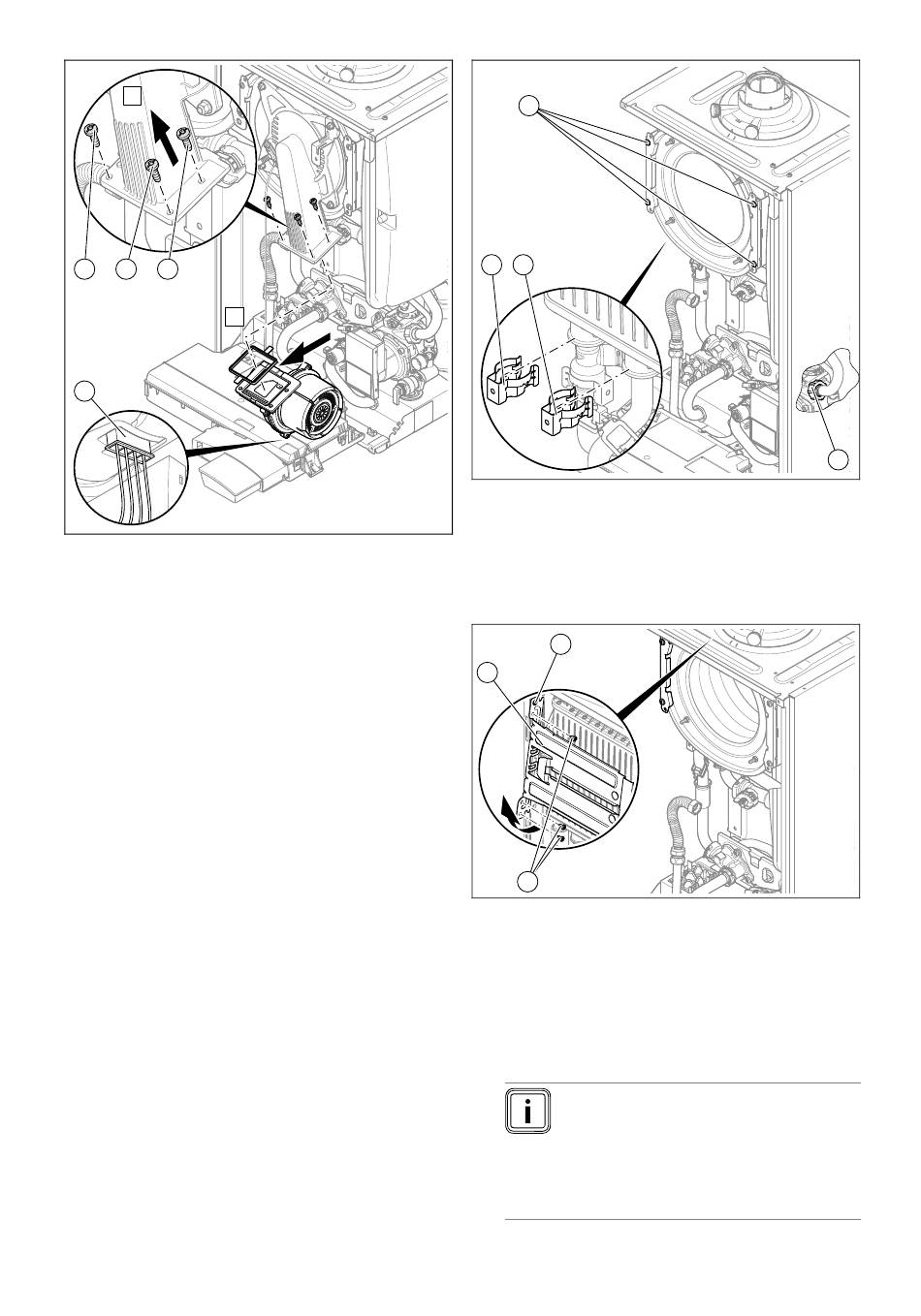

Trek de stekker (1) uit de ventilator.
4.
Schroef er drie schroeven tussen mengbuis en ventila-
torflens uit.
5.
Vervang de defecte ventilator.
6.
Bouw de nieuwe ventilator in omgekeerde volgorde
weer in. Gebruik hierbij absoluut nieuwe afdichtingen.
Neem de aanschroefvolgorde van de drie schroeven
tussen ventilator en mengbuis volgens de nummering
(2), (3) en (4)in acht.
9.7.4
Warmtewisselaar vervangen
1.
Maak het product leeg. (→ Pagina 30)
2.
Demonteer de compacte thermomodule. (→ Pagina 28)
3.
Demonteer het linker zijdeel.
4.
Trek de condensafvoerslang van de warmtewisselaar
af.
26
1
2
3
5.
Trek de klemmen (2) en (3) aan de aanvoeraansluiting
en aan de retouraansluiting eraf.
6.
Maak de aanvoeraansluiting los.
7.
Maak de retouraansluiting los.
8.
Verwijder telkens twee schroeven (1) aan de beide hou-
ders.
1
3
2
9.
Verwijder de onderste drie schroeven (2) aan het ach-
terste deel van de houder.
10. Zwenk de houder rond de bovenste schroef (1) opzij.
11. Trek de warmtewisselaar naar onderen en naar rechts
en haal hem uit het product.
12. Monteer de nieuwe warmtewisselaar in omgekeerde
volgorde.
13. Vervang de pakkingen.
Aanwijzing
Gebruik voor het vergemakkelijken van de
montage alleen het smeermiddel dat evt. bij
het Vaillant-reserveonderdeel geleverd is.
Als met het Vaillant-reserveonderdeel geen
smeermiddel meegegeven is, gebruik dan
uitsluitend water of gewone smeerzeep.
Installatie- en onderhoudshandleiding ecoTEC exclusive 0020196909_03
