Aanwijzingen bij de documentatie
2.1
Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2
Documenten bewaren
▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3
Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor:
Productartikelnummer
VC 246/5-7 (N-BE) ecoTEC exclusive
VC 286/5-7 (N-BE) ecoTEC exclusive
3
Productbeschrijving

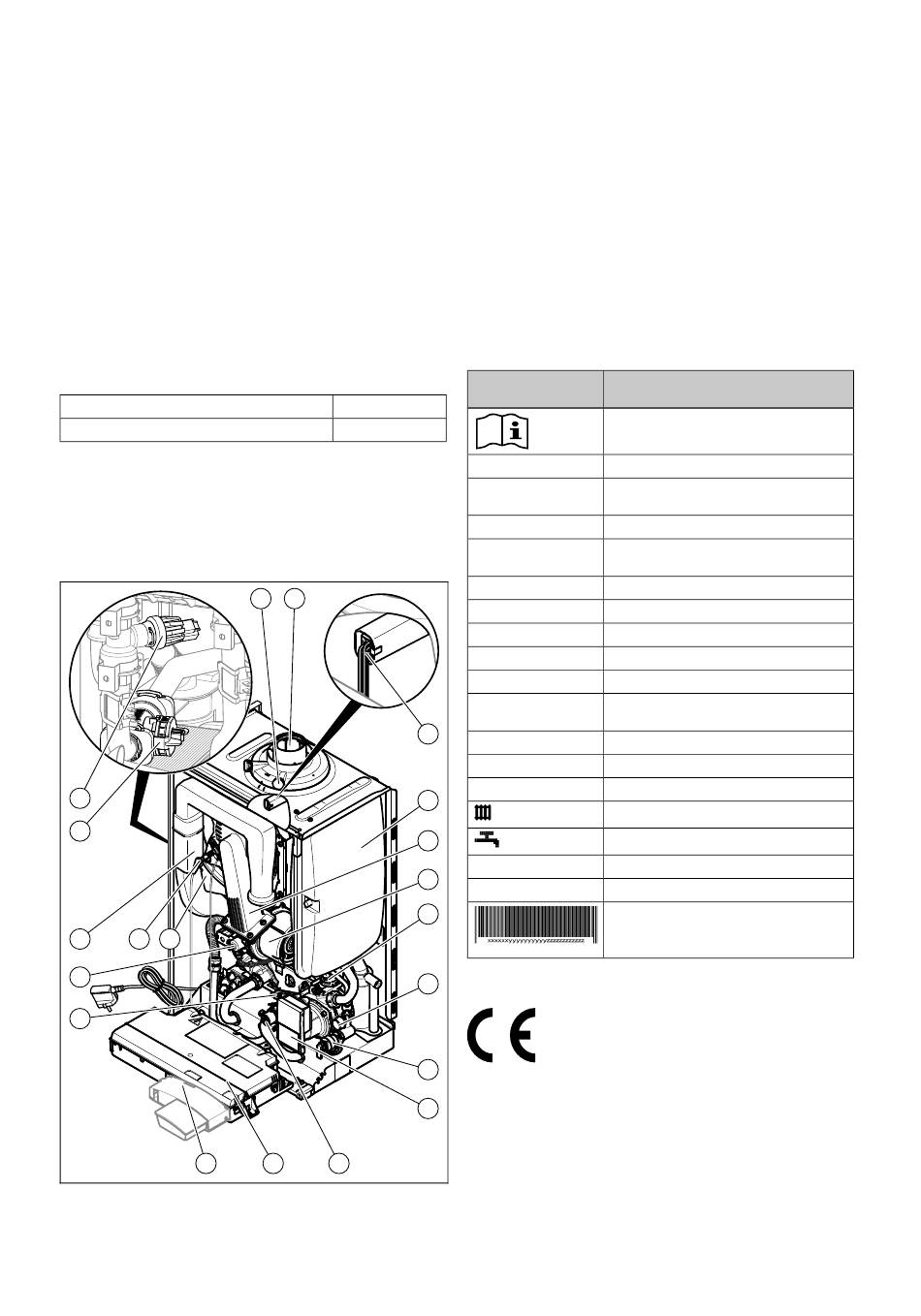

3.1
Productopbouw
Het product heeft geen minimale volumestroom nodig.
20
19
18
17
16
15
14
13
1
Meetaansluiting ver-
brandingsgas
0020196909_03 ecoTEC exclusive Installatie- en onderhoudshandleiding
0010022158
0010017075
1
2
3
4
5
6
7
8
9
10
12
11
2
Aansluiting voor
VLT/VGA
Aanwijzingen bij de documentatie 2
3
CO-sensor
4
Expansievat
5
Compacte thermomo-
dule
6
Ventilator
7
Snelontluchter
8
Manometer
9
Veiligheidsventiel
10
Hoogefficiënte pomp
11
Driewegklep
3.2
Gegevens op het typeplaatje
Het typeplaatje is af fabriek aan de achterkant van het pro-
duct aangebracht.
Gegevens op het
Betekenis
typeplaatje
Handleiding lezen!
VC(W) ...
Typeaanduiding
..6/5-7
Vermogen condense-
ren/productgeneratie-uitrusting
ecoTEC exclusive
Productbenaming
2N, G20 - G25
Gasgroep van uit fabriek en gasaansluit-
20 mbar (2 kPa)
druk
ww/jjjj
Productiedatum: week/jaar
Cat.
Toegestane toestelcategorieën
Type
Toegestane gastoesteltypes
PMS
Toegestane max. overdruk
T
Max. aanvoertemperatuur
max.
ED 92/42
Actuele rendementsrichtlijn met 4* ver-
vuld
V Hz
Netspanning en netfrequentie
W
Max. elektrisch opgenomen vermogen
IP
Beschermingsklasse
CV-bedrijf
Warmwaterbereiding
P
Nominaal warmtevermogensbereik
Q
Warmtebelastingsbereik
Barcode met serienummer,
7e tot 16e cijfer = artikelnummer van het
product
3.3
CE-markering
Met de CE-markering wordt aangegeven dat de producten
volgens het typeplaatje voldoen aan de fundamentele vereis-
ten van de geldende richtlijnen.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
12
Schakelkast
13
Communicatie-eenheid
(optioneel)
14
Overstroomklep
15
Gasblok
16
Warmtewisselaar
17
Ontstekingselektrode
18
Luchtaanzuigbuis
19
Volumestroomsensor
20
Waterdruksensor
