10 Inspectie en onderhoud
9.7.8

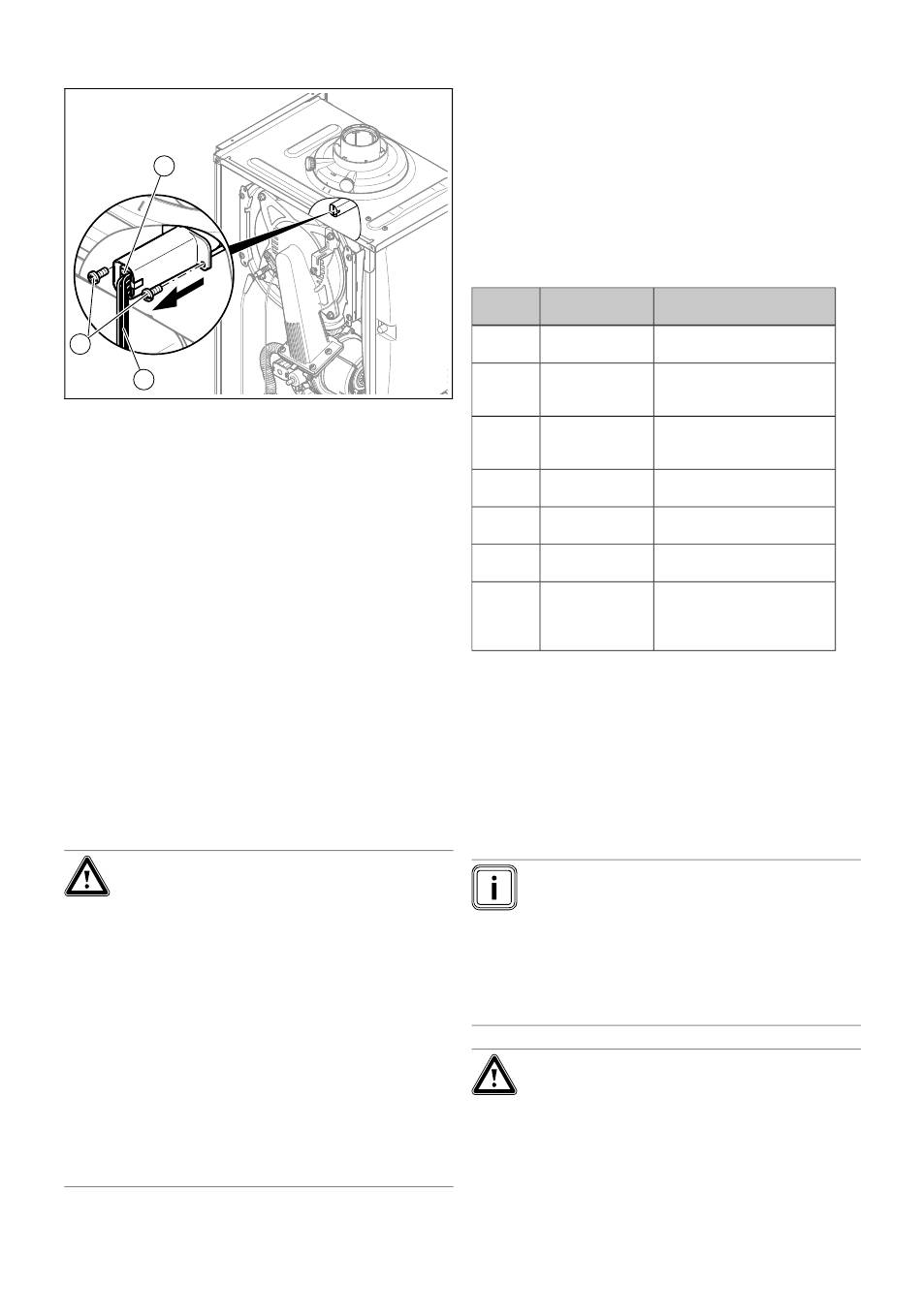

CO-sensor vervangen
1
3
2
1.
Demonteer de luchtaanzuigbuis, zie Compacte thermo-
module demonteren (→ Pagina 28).
2.
Draai de schroeven (3) slechts zover los, tot de CO-
sensor (1) aan de kabel eruit getrokken kan worden.
3.
Trek de stekker (2) eruit door de grendelnok in te druk-
ken.
4.
Bouw de nieuwe CO-sensor in omgekeerde volgorde
opnieuw in.
9.8
Reparatie afsluiten
1.
Breng de stroomvoorziening tot stand.
2.
Schakel het product opnieuw in als dat nog niet ge-
beurd is. (→ Pagina 16)
3.
Monteer de voormantel.
4.
Open alle onderhoudskranen en de gasafsluitkraan.
9.9
Product op dichtheid controleren
▶
Controleer het product op dichtheid. (→ Pagina 21)
10 Inspectie en onderhoud
Gevaar!
Vergiftigingsgevaar door uittredende ver-
brandingsgassen bij meervoudig bezette
verbrandingsluchttoevoer-/verbrandings-
gasafvoersystemen in overdruk!
▶
Voer onderhouds- en reparatiewerk-
zaamheden alleen uit, als van tevoren
alle warmteopwekkers, die aangesloten
zijn op het verbrandingsluchttoevoer-
/verbrandingsgasafvoersysteem, buiten
bedrijf zijn genomen.
▶
Sluit tijdens onderhouds- en reparatie-
werkzaamheden de verbrandingslucht-
/verbrandingsgasaansluiting van het ver-
brandingsluchttoevoer-/verbrandingsgas-
afvoersysteem met geschikte middelen af.
28
▶
Neem de minimale inspectie- en onderhoudsintervallen in
acht. Afhankelijk van de resultaten van de inspectie kan
een vroeger onderhoud nodig zijn.
Inspectie- en onderhoudswerkzaamheden – overzicht
(→ Pagina 45)
10.1
Functiemenu
Menu → Installateurniveau → Testprogramma's → Func-
tiemenu
Met het functiemenu kunt u afzonderlijke componenten van
de CV-installatie aansturen en testen.
Weer-
Testprogramma
gave
T.01
Interne pomp
controleren
T.02
Driewegklep
controleren
T.03
Ventilator con-
troleren
T.04
Boilerlaadpomp
controleren
T.05
Circulatiepomp
controleren
T.06
Externe pomp
controleren
T.08
Brander contro-
leren
10.2
Zelftest elektronica
Menu → Installateurniveau → Testprogramma's → Zelftest
elektronica
Met de elektronicazelftest kunt u de printplaat controleren.
10.3
Werkzaamheden aan de compacte
thermomodule
10.3.1 Compacte thermomodule demonteren
Aanwijzing
De bouwgroep compacte thermomodule bestaat
uit vier hoofdcomponenten:
– toerentalgeregelde ventilator,
– gasblok,
– Branderflens,
– voormengbrander.
Gevaar!
Levensgevaar en kans op materiële
schade door hete rookgassen!
Afdichting, isolatiemat en zelfborgende moe-
ren aan de branderflens mogen niet bescha-
digd zijn. Anders kunnen hete rookgassen
lekken en tot verwondingen en materiële
schade leiden.
Installatie- en onderhoudshandleiding ecoTEC exclusive 0020196909_03
Handeling
Interne pomp in- en uitscha-
kelen.
Interne driewegklep in ver-
warmings- of warmwaterpo-
sitie brengen.
Ventilator in- en uitschake-
len. De ventilator loopt met
maximaal toerental.
Boilerlaadpomp in- en uit-
schakelen.
Circulatiepomp in- en uit-
schakelen.
Externe pomp in- en uitscha-
kelen.
Product start en gaat in mi-
nimale belasting. Op het
display wordt de aanvoer-
temperatuur weergegeven.
