Vervang telkens na het openen van de
branderflens de pakking.
▶
Vervang telkens na het openen van de
branderflens de zelfborgende moeren aan
de branderflens.
▶
Als de isolatiemat aan de branderflens of
aan de achterkant van de warmtewisse-
laar tekenen van beschadiging vertoont,
vervang dan de isolatiemat.
1.
Koppel het product los van de stroomtoevoer.
2.
Sluit de gasafsluitkraan.
3.
Demonteer de voormantel.
4.
Klap de schakelkast naar voren.
3
5.

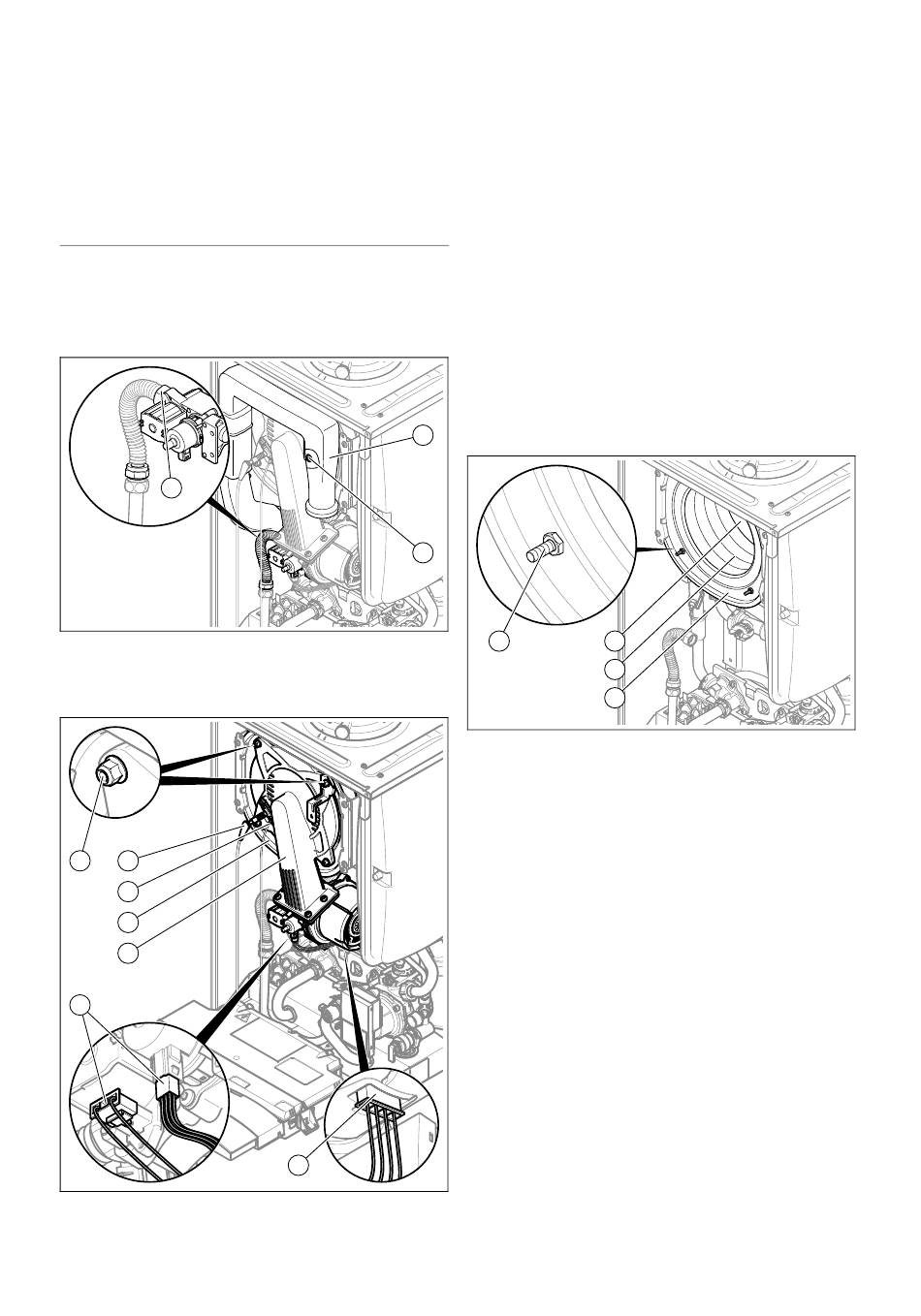

Draai de klemschroef (2) eruit en haal de luchtaanzuig-
buis (1) van de aanzuigaansluiting.
6.
Schroef de wartelmoer van het gasblok (3) los.
1
2
3
4
5
6
7.
Trek de stekker uit de ontstekingsleiding (2) en aar-
dingsleiding (3) van de ontstekingselektrode.
0020196909_03 ecoTEC exclusive Installatie- en onderhoudshandleiding
8.
9.
10. Maak de kabelboom uit de clip los.
11. Schroef de vier moeren (1) eraf.
12. Trek de complete compacte thermomodule (5) van de
13. Controleer de brander en de warmtewisselaar op
14. Indien nodig, reinig of vervang dan de componenten
15. Bouw een nieuwe branderplaatpakking in.
16. Controleer de isolatiemat aan de branderflens en aan
10.3.2 Warmtewisselaar reinigen
1.
1
2
2.
3.
4.
7
Inspectie en onderhoud 10
Trek de stekker (7) uit de ventilatormotor door de gren-
delnok in te drukken.
Trek de twee stekkers uit het gasblok (6).
warmtewisselaar (4).
schade en verontreinigingen.
volgens de volgende paragrafen.
de achterwand van de warmtewisselaar. Als u tekenen
van schade vaststelt, vervang dan telkens de relevante
isolatiemat.
Bescherm de naar beneden geklapte schakelkast tegen
spatwater.
1
2
3
4
Draai in geen geval de vier moeren los aan de borst-
bouten (1) en draai ze in geen geval na.
Reinig de verwarmingsspiraal (3) van de warmtewisse-
laar (4) met water of indien nodig met azijn (tot max. 5%
zuur). Laat de azijn 20 minuten lang op de warmtewis-
selaar inwerken.
Spoel het losgekomen vuil met een scherpe waterstraal
af of gebruik een kunststofborstel. Richt de waterstraal
niet direct op de isolatiemat (2) aan de achterkant van
de warmtewisselaar.
◁
Het water loopt uit de warmtewisselaar door de si-
fonbeker weg.
