14. Steek de aanvoer- en retouraansluiting tot aan de aan-
slag in de warmtewisselaar.
15. Zorg voor correcte aanbrenging van de klemmen aan
aanvoer- en retouraansluiting.
16. Bouw de compacte thermomodule in. (→ Pagina 30)
17. Monteer het linker zijdeel.
18. Vul (→ Pagina 19) en ontlucht (→ Pagina 19) het pro-
duct en, indien nodig, de CV-installatie.
9.7.5

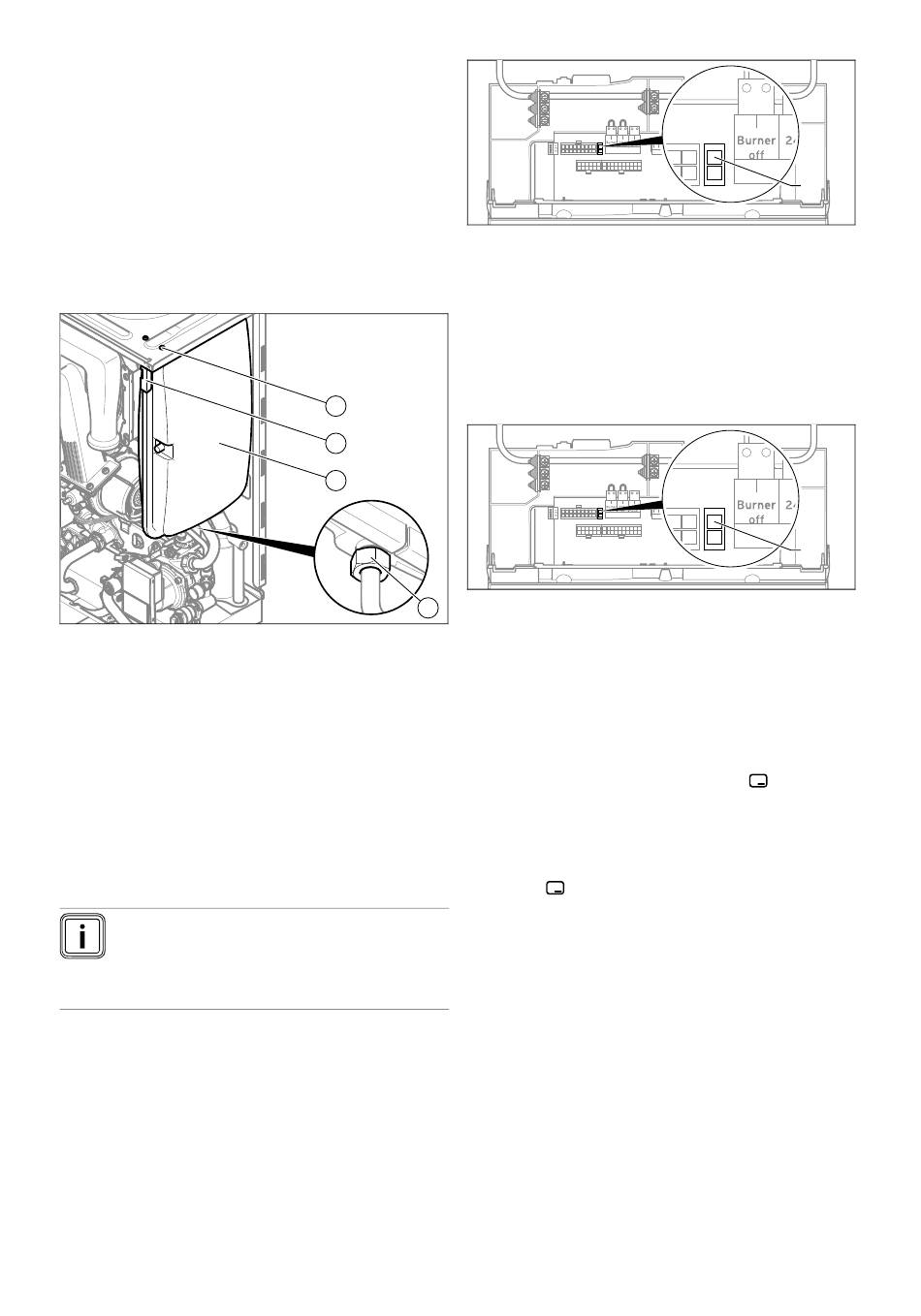

Expansievat vervangen
1.
Maak het product leeg. (→ Pagina 30)
2.
Demonteer het rechter zijdeel.
3.
Maak de schroefverbinding (4) los.
4.
Verwijder de beide schroeven (1) van de klemplaat (2).
5.
Haal de klemplaat (2) eraf.
6.
Trek het expansievat (3) er naar voren toe uit.
7.
Plaats het nieuwe expansievat in het product.
8.
Schroef het nieuwe expansievat aan de wateraanslui-
ting vast. Gebruik daarbij een nieuwe afdichting.
9.
Bevestig de klemplaat met de beide schroeven (1).
10. Monteer het rechter zijdeel.
11. Vul (→ Pagina 19) en ontlucht (→ Pagina 19) het pro-
duct en, indien nodig, de CV-installatie.
9.7.6
Printplaat of display vervangen
Aanwijzing
Als u slechts een component vervangt, dan neemt
het nieuwe component bij het inschakelen van het
product de vooraf ingestelde parameters over van
het component dat niet is vervangen.
1.
Open de elektronicabox. (→ Pagina 14)
2.
Vervang de printplaat of het display conform de bijgele-
verde montage- en installatiehandleidingen.
0020196909_03 ecoTEC exclusive Installatie- en onderhoudshandleiding
3.
Als u de printplaat vervangt, trek dan de codeerweer-
stand (1) (stekker X24) op de oude printplaat eraf en
steek de stekker op de nieuwe printplaat.
4.
Sluit de schakelkast.
9.7.7
1.
Open de elektronicabox. (→ Pagina 14)
2.
Vervang de printplaat en het display conform de bijgele-
verde montage- en installatiehandleidingen.
1
2
3
4
3.
Trek de codeerweerstand (1) (stekker X24) op de oude
printplaat eraf an steek de stekker op de nieuwe print-
plaat.
4.
Sluit de schakelkast.
5.
Druk op de aan-/uittoets van het product. (→ Pagina 16)
◁
6.
Kies de gewenste taal en bevestig met
◁
7.
Zoek de juiste waarde voor het desbetreffende product-
type in de technische gegevens in de bijlage en beves-
tig met
◁
◁
8.
Voer de installatiespecifieke instellingen uit.
Verhelpen van storingen 9
Printplaat en display vervangen
Het product wisselt na het inschakelen direct naar
het menu voor de instelling van de taal. Af fabriek is
Engels ingesteld.
U gaat automatisch naar de instelling van de toeste-
lidentificatie D.093.
.
De elektronica is nu ingesteld op het producttype
en de parameters van alle diagnosecodes komen
overeen met de fabrieksinstellingen.
De installatieassistent start. (→ Pagina 16)
1
1
.
27
