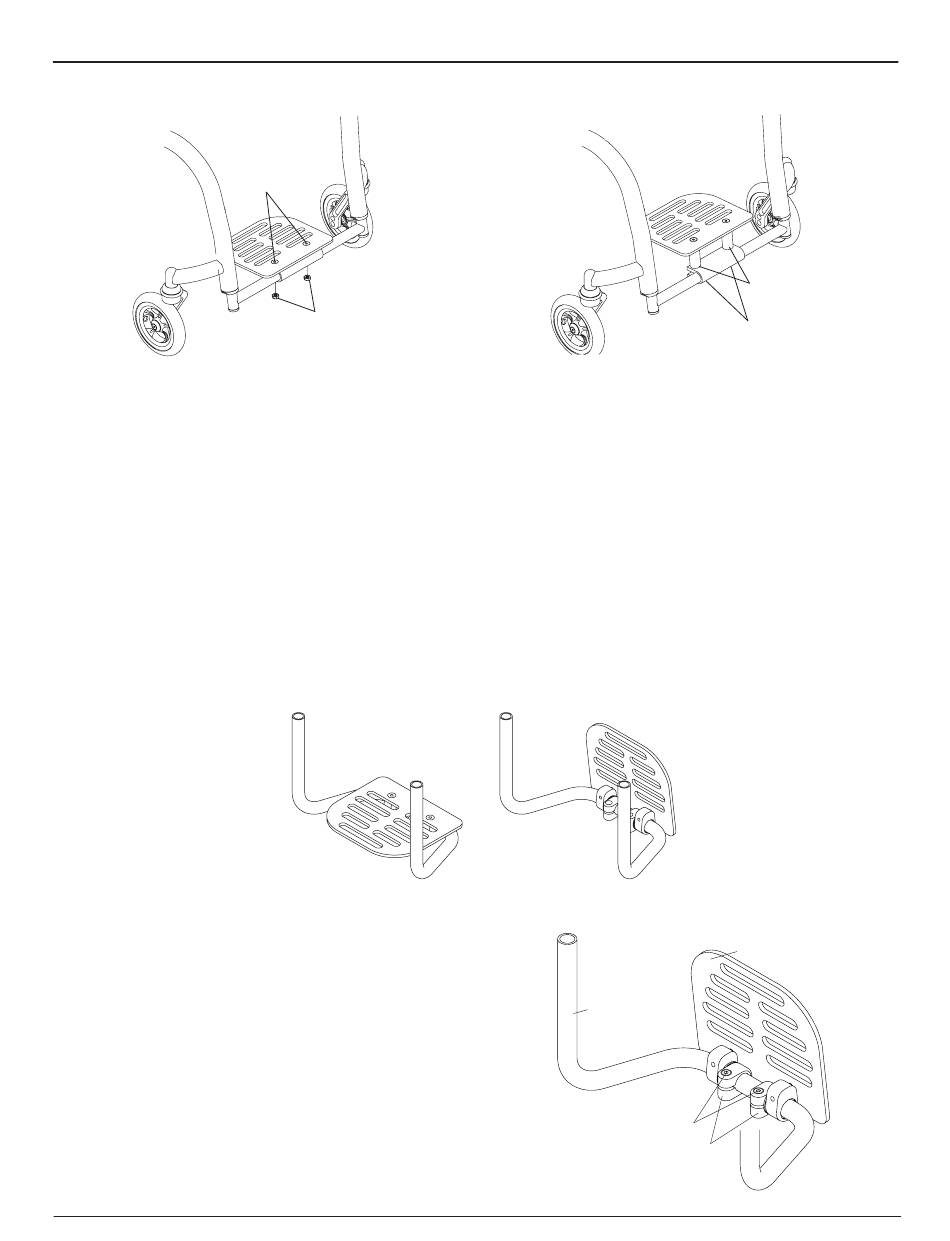

Figuur 3-8
In Hoek Verstelbare Voetsteunbevestiging
De Hoogte Verstellen/Vervangen
De In Hoek Verstelbare Hooggemonteerde Voetsteun kan vervangen worden, of de hoogte kan versteld worden,
door het gereedschap te gebruiken en de stappen te volgen onder "Titanium Voetsteun met Platte ABS Hoes" op de
pagina's 3-1 en 3-2.
Naar Achter Wegklapbare Voetplaat
De Naar Achter Wegklapbare Voetplaat kan naar boven of achteren geklapt worden zodat de voetplaat niet in de weg
zit, met het doel van in en uit de rolstoel stappen. Zie Figuur 3-10.
U kunt de hoogte van de Opklapbare Voetplaat verstellen of vervangen door het gereedschap te gebruiken en de
stappen te volgen voor het verstellen van de hoogte of het vervangen van een voetsteun, zoals uiteen gezet onder
"Titanium Voetsteun met Platte ABS Hoes" op de pagina's 3-1 en 3-2.
De Hoek Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
1. Draai de twee inbusbouten die de stopklemmen
vastzetten aan de verlengbuis van de voetsteun los, maar
verwijder deze niet. Zie Figuur 3-11.
2. Verstel de hoek van de voetsteun tot in de gewenste hoek.
3. Draai de inbusbouten vast. Zorg dat de schroeven goed
vastzitten en dat de voetplaat niet naar beneden kan draaien als
er gewicht op staat.
ZR Gebruikershandleiding
Inbusbouten
Moeren
Naar Achter Wegklapbare Voetplaat
HOOFDSTUK 3: VOETSTEUNEN
In Hoek Verstelbare Hoog gemonteerde Voetsteun met
Figuur 3-10
Verlengbuis
Voetsteun
Inbusbouten
3-5
Figuur 3-9
Verlengbuizen
Verlengbuizen
Inbusbouten
Figuur 3-11
De Hoek Verstellen
Voetplaat
Klem
OM0005_Rev A_ZR
