De Hooge van de Zitting Verstellen op de Slipstream Eenzijdige Vorken
Benodigd gereedschap:
•
5/8" Steeksleutel
•
Schroevendraaier
U kunt de hoogte van uw zitting naar boven of onder verstellen zonder een grotere of kleinere maat zwenkwielen op uw
rolstoel te hoeven aanbrengen. De volle marge van aanpasbaarheid is niet beschikbaar met zwenkwielen van 5" tot 6".
1. Haal het zwenkwiel los. Zie "Slipstream Eenzijdige Vorken - Zwenkwielen Verwijderen" op pagina 11-2.
2. Gebruik de steel van de schroevendraaier, verwijder de E-Ring door het open gedeelte van de E-Ring naar beneden
te duwen. De E-Ring zal van de as afspringen, u dient een beschermende bril te dragen. Zie Figuur 11-3.
3. Gebruik de 5/8" steeksleutel om de as van de Slipstream Eenzijdige Vork te verwijderen.
4. Plaats de as in het andere asgat en draai deze stevig vast.
5. Gebruik de steel van de schroevendraaier om de E-Ring te vervangen, door op het gesloten deel van de E-Ring
naar beneden te drukken, waardoor de E-ring op zijn plaats springt. Zie Figuur 11-3.
6. Verplaats het zwenkwiel. Zie "Slipstream Eenzijdige Vorken - Zwenkwielen Verwijderen" op pagina 11-2.
7. Volg de Stappen 1 t/m 6 voor de vork aan de andere kant.
I
WAARSCHUWING
Gebruik altijd de identieke asgaten aan beide zijden van uw rolstoel. Indien u deze Waarschuwing niet in acht
neemt, kunt u vallen, kantelen of de controle over de rolstoel verliezen en daardoor uzelf en anderen ernstig letsel
toebrengen of de rolstoel beschadigen.
I
WAARSCHUWING
De schroefdraden op de assen zijn behandeld met Vibra-TITE
voorkomen dat ze los gaan zitten. U dient deze schroeven en assen ongeveer vier keer te kunnen verwijderen en
opnieuw te installeren voordat u de beschermende deklaag opnieuw moet aanbrengen. Als u herhaaldelijk deze
assen verwijdert en opnieuw installeert, vereist TiLite dat u Vibra-TITE
aanpassing. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de rolstoel
verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
Zwevende Zwenkwielen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
Een houten blok (minimaal 3 centimeter)
•
Geodriehoek
•
Rubberen Hamer
•
Liniaal of Meetlint
ZR Gebruikershandleiding
HOOFDSTUK 11: ZWENKWIELEN EN VORKEN
VC-3, een beschermende deklaag die moet
®

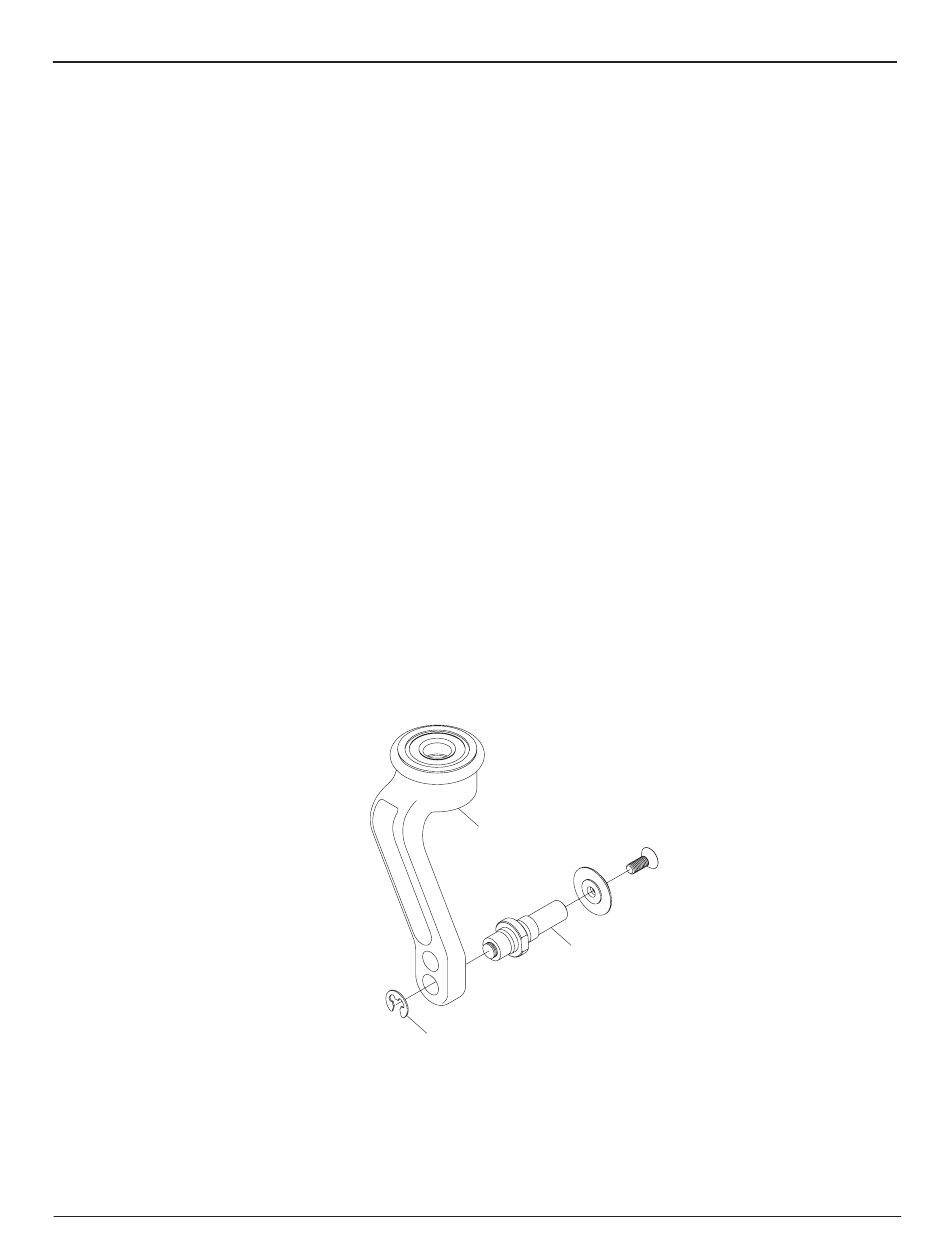

Figuur 11-3
Slipstream eenzijdige Vork
Eenzijdige
Vork
E-Ring
11-3
VC-3 opnieuw aanbrengt na iedere vierde
®
As
OM0005_Rev A_ZR
