WAARSCHUWING
Probeer de stappen uit dit hoofdstuk niet uit te voeren terwijl er iemand in de rolstoel zit. Indien u deze Waarschuwing
niet in acht neemt, zal dit leiden tot ernstig letsel van de inzittende.
Quick Release As
Loshalen
1. Houd het wiel stevig vast bij de naaf. Zie Figuur 12-1.
2. Druk de ontgrendelingsknop op de quick release as in en
schuif het wiel en as uit de asbus.
3. Laat de ontgrendelingsknop los.
Vervanging
I
WAARSCHUWING
Zorg dat de vergrendelingskogels de quick release as
volledig in de asbus vastzetten voordat u de rolstoel gaat
gebruiken. Indien u deze Waarschuwing niet in acht neemt,
kunt u vallen, kantelen of de controle over de rolstoel
verliezen en uzelf of anderen ernstig letsel toebrengen of de
rolstoel beschadigen.
1. Houd het wiel stevig vast bij de naaf. Zie Figuur 12-1.
2. Druk de ontgrendelingsknop op de quick release as in
terwijl u ervoor zorgt dat u de vergrendelingskogels weer
terug in de as plaatst.
3. Zet de as geheel vast in de asbus.
4. Laat de ontgrendelingsknop los.
5. Wrik stevig aan het wiel (zonder op de ontgrendelingsknop te drukken) om te zorgen dat het wiel stevig op zijn
plek zit.
Quad Quick Release As
Loshalen
1. Ontgrendel de hendel op de Quad Quick Release As.
Zie Figuur 12-2.
2. Schuif wiel en as uit de asbus.
Vervanging
I
WAARSCHUWING
Zorg dat de vergrendelingskogels de quad quick release
as geheel vastzetten in de asbus, voordat u de rolstoel
gaat gebruiken. Als u deze waarschuwing niet in acht
neemt, kunt u vallen, kantelen, of de controle verliezen
over de rolstoel en uzelf of anderen ernstig letsel
toebrengen of de rolstoel beschadigen.
1. Houd het wiel stevig vast bij de naaf. Zie Figuur 12-2.
2. Ontgrendel de hendel op de Quad Quick Release As.
terwijl u ervoor zorgt dat u de vergrendelingskogels
weer terug in de as plaatst.
3. Zet de as geheel vast in de asbus.
4. Maak de hendel aan de quad quick release as vast.
5. Trek hard aan het wiel (zonder de hendel te ontgrendelen) om er zeker van te zijn dat het wiel goed op zijn plaats
is vergrendeld.
ZR Gebruikershandleiding
HOOFDSTUK 12: ACHTERWIELEN

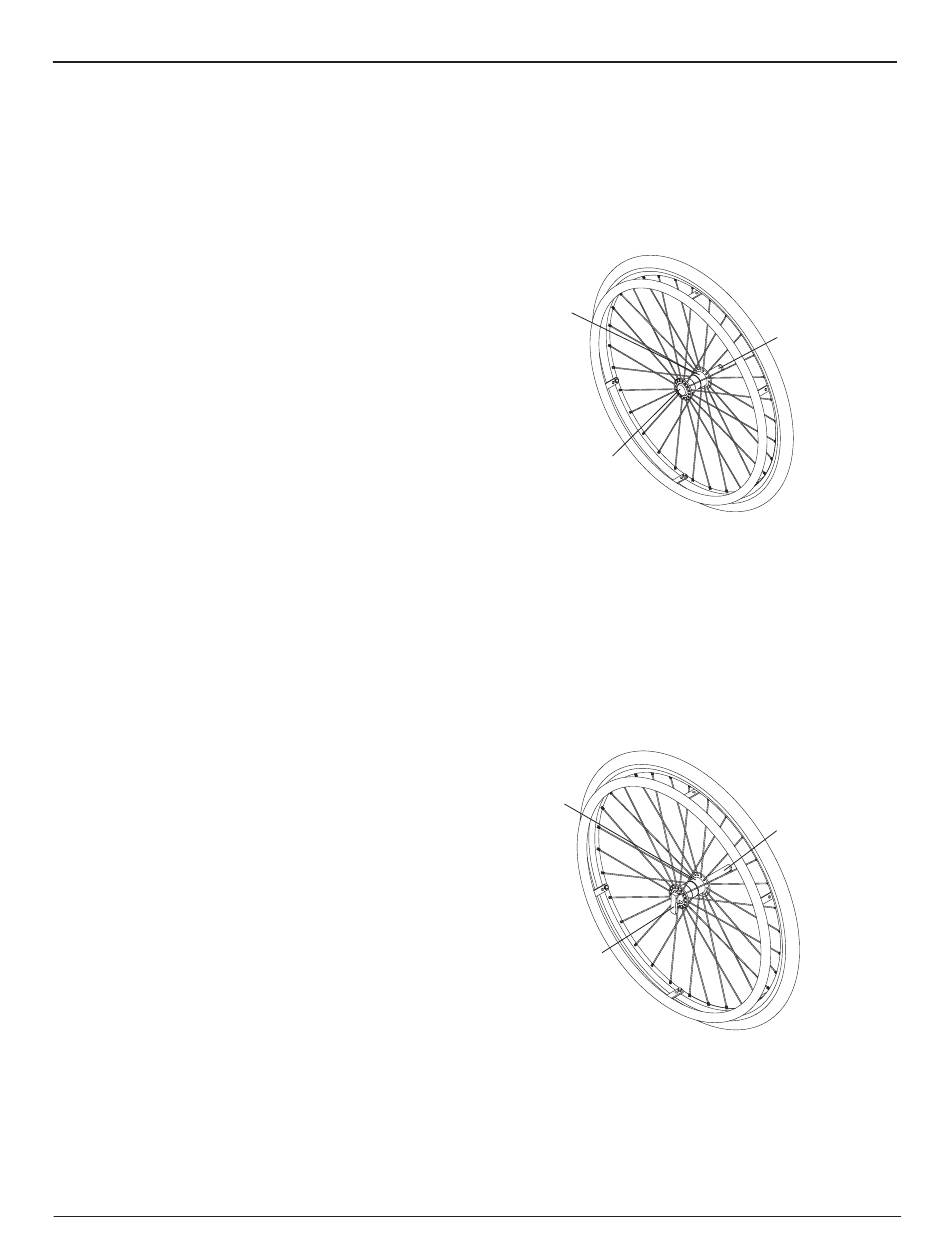

Het Achterwiel met de Quick Release As
Verwijderen en Vervangen
Naaf
Ontgrendelingsknop
Figuur 12-2
Het Achterwiel met de Quad Quick Release
As Verwijderen en Vervangen
Naaf
Ontgrendelingsknop
(vergrendeld)
12-1
Figuur 12-1
As
As
