HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
De Camberbuis Vervangen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
5/64" Inbussleutel
•
Liniaal
1. Verwijder de achterwielen.
2. Gebruik de 5/64" inbussleutel, verwijder de bumperconstructie en noteer de volgorde waarin de onderdelen zijn
gemonteerd.
3. Draai de inbusbout die de camberbuis aan iedere camberklem vastmaakt los, maar verwijder deze niet. Zie
Figuur 8-2.
4. Verwijder de camberbuis.
5. Installeer de nieuwe camberbuis en zorg ervoor dat de afstand van de rand aan de buitenkant van de
camberklem gelijk is aan beide kanten van de rolstoel.
6. Zorg dat de vlakke zijden van de camber plugs zich loodrecht ten opzichte van de grond bevinden en dat de
camber op de juiste wijze is ingesteld.
7. Draai beide inbusbouten stevig vast.
8. Breng de bumperconstructie opnieuw aan.
9. Installeer de achterwielen opnieuw.
10. Kijk het toespoor/uitspoor na en verstel dit wanneer nodig. Zie de pagina's 8-2 en 8-3.
De Toespoor/Uitspoor Verstellen
Benodigd gereedschap:
•
3/16" Inbussleutel
•
7/8" Steeksleutel
•
Liniaal of Meetlint
Opmerking: Het toespoor/uitspoor verstellen geldt niet voor rolstoelen met een camber van 0°, maar het is nog
steeds noodzakelijk om ervoor te zorgen dat de vlakke zijden van de camber plugs loodrecht op de grond staan.
1. Zorg dat de afstand van het eind van de camberbuis tot de camberklem gelijk is aan beide kanten van de rolstoel.
Zie Figuur 8-3.
2. Zorg dat de banden op de achterwielen goed opgepompt zijn.
3. Plaats de rolstoel op alle vier de wielen met de zwenkwielen slepend in de richting van de achterkant van het
frame. Zie Figuur 8-4.
ZR Gebruikershandleiding
De Camberbuis Vervangen
Camberbuis
Bumperconstructie
8-2

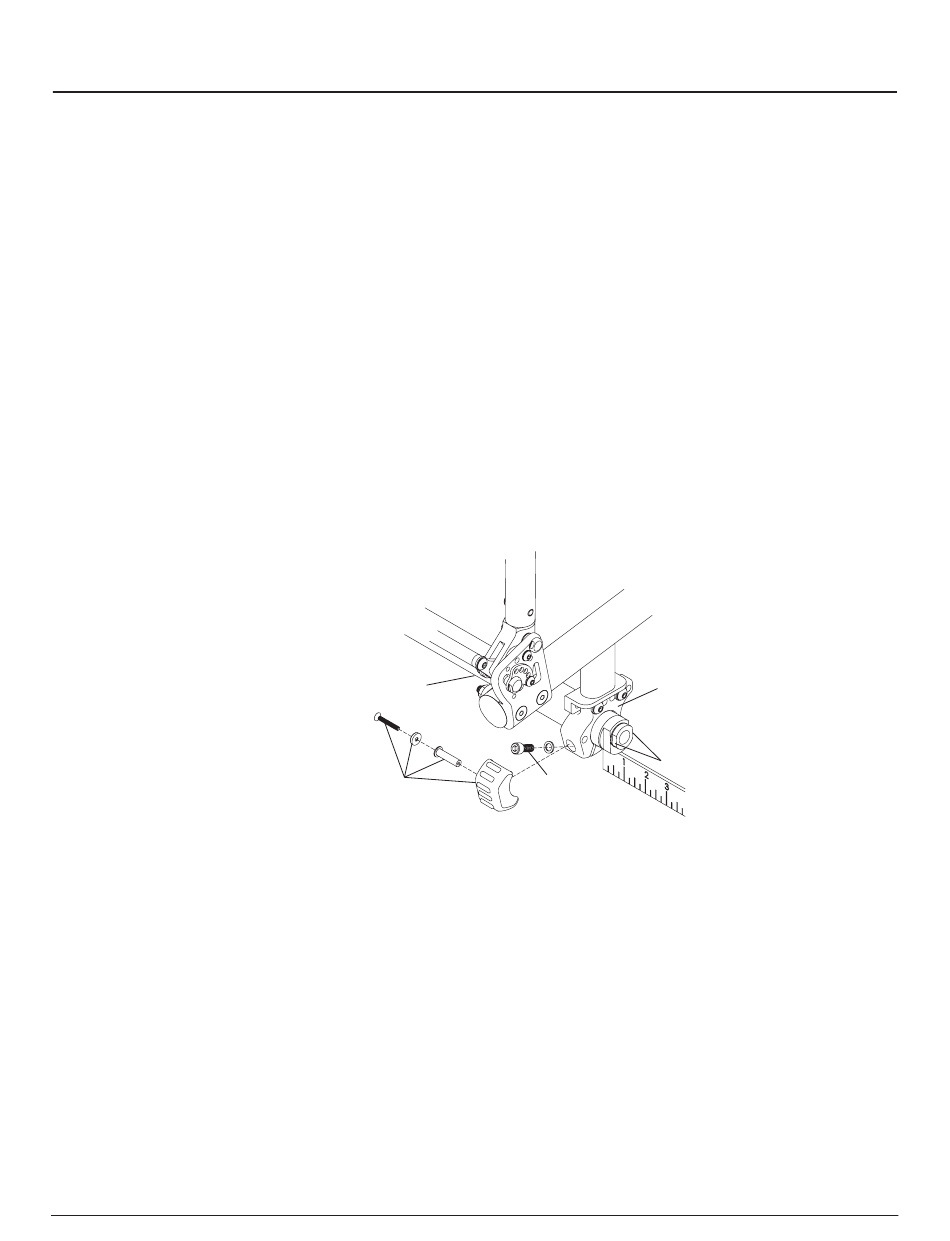

Figuur 8-2
Camberklem
Vlakke gedeelten
Inbusbout
