HOOFDSTUK 11: ZWENKWIELEN EN VORKEN
Zwevende Vorken Verwijderen- Standaard en Slipstream Eenzijdig
Benodigd gereedschap:
•
Twee 1/8" Inbussleutels
•
9/16" Steeksleutel
I
WAARSCHUWING
De ZR vorkstang is permanent geïnstalleerd in de zwenkwielbehuizing. Probeer de vorkstang of instelschroef niet
los te draaien. Als het nodig is om de vorkstang op deze rolstoelen te vervangen, kan dit alleen gedaan worden door
TiLite in onze fabriek. Indien u deze Waarschuwing niet in acht neemt, kunt u vallen, kantelen of de controle over de
rolstoel verliezen en daardoor uzelf en anderen ernstig letsel toebrengen of de rolstoel beschadigen.
1. Haal de zwenkwielen los. Zie "Zwevende Vorken - Zwenkwielen Verwijderen - Standaard Vorken" op pagina 11-5
of "Slipstream Eenzijdige Vorken – Zwenkwielen Verwijderen" op pagina 11-2.
2. Verwijder de inbusbouten van de zwenkbare wielvork en duw de zwenkas naar buiten. Zie Figuur 11-9.
3. Haal de twee helften van de Zwevende Vork uit elkaar.
4. Gebruik de steeksleutel om de borgmoer en sluitring van de vorkstang los te draaien en te verwijderen. Schuif de vork
en zwenkwielkap van de vorkstang. Schuif de caster cap en vervangende zwenkbare wielvork op de vorkstang, en
terwijl u de onderdelen op hun plaats houdt schuift u de moer op de vorkstang en draait u de moer vast.
5. Duw hard tegen de twee helften van de Zwevende vork met het elastomeer op zijn plaats, breng de gaten van het
vorkscharnier bij elkaar de vork. Breng de zwenkas aan, breng de inbusbouten opnieuw op hun plaats aan en
draai de zwenkas stevig vast.
6. Breng de zwenkwielen opnieuw aan. Zie "Zwevende Vorken - Zwenkwielen Vervangen - Standaard Vorken" op
pagina 11-5 of "SlipstreamEenzijdige Vorken – Zwenkwielen Vervangen" op pagina 11-2.
ZR Gebruikershandleiding
Zwevende Vorken Vervangen
Zwenkbare
wielvork
Zwenkas
Sluitring
Moer
Inbusbout
Vork
C
As
veerring
Kruiskopschroef
Spoorverbreder
11-6

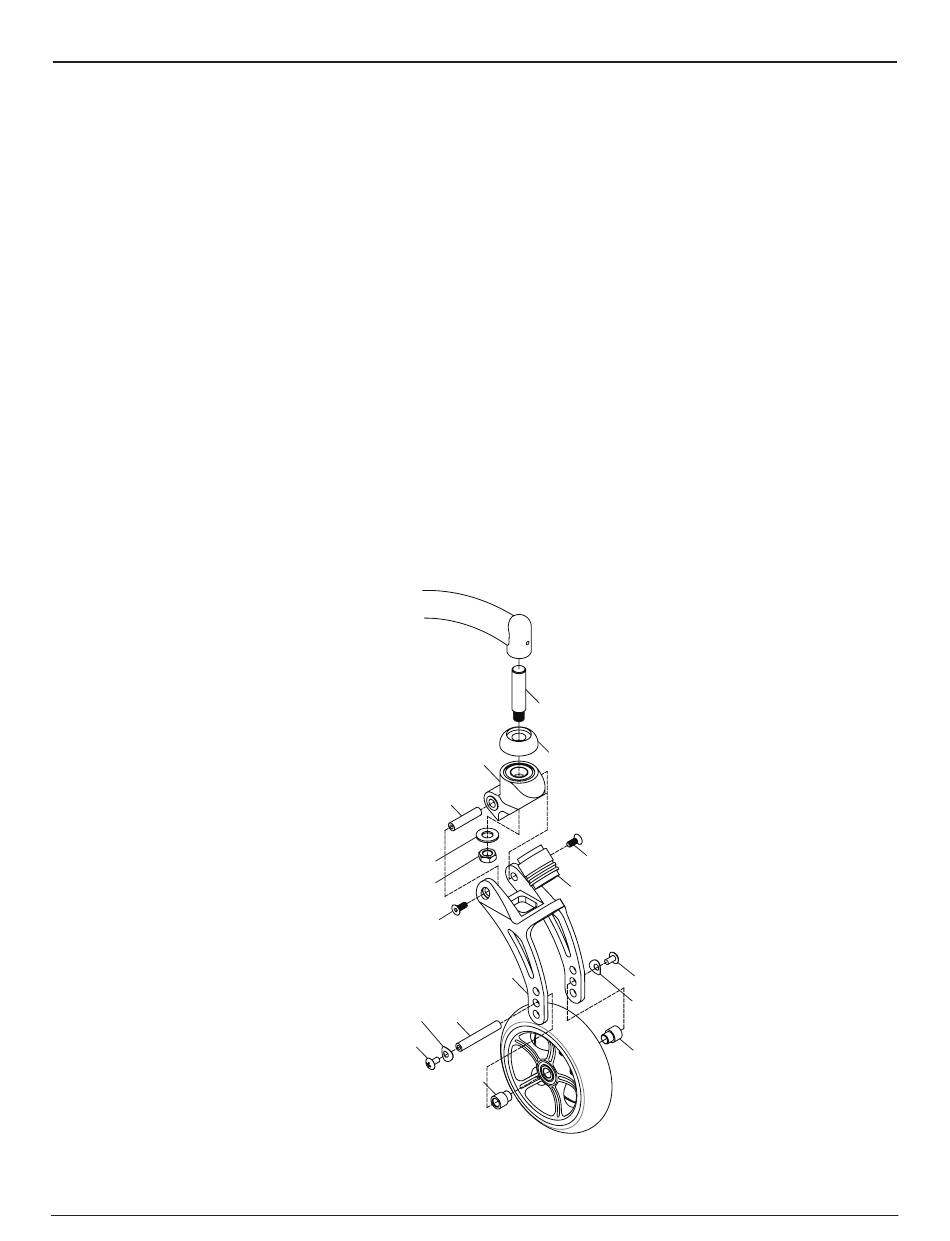

Figuur 11-9
Vorkstang
Wielafdekking
Inbusbout
Elastomeer
Kruiskopschroef
C
veerring
Spoorverbreder
OM0005_Rev A_ZR
