Wegdraaibare Armleuning

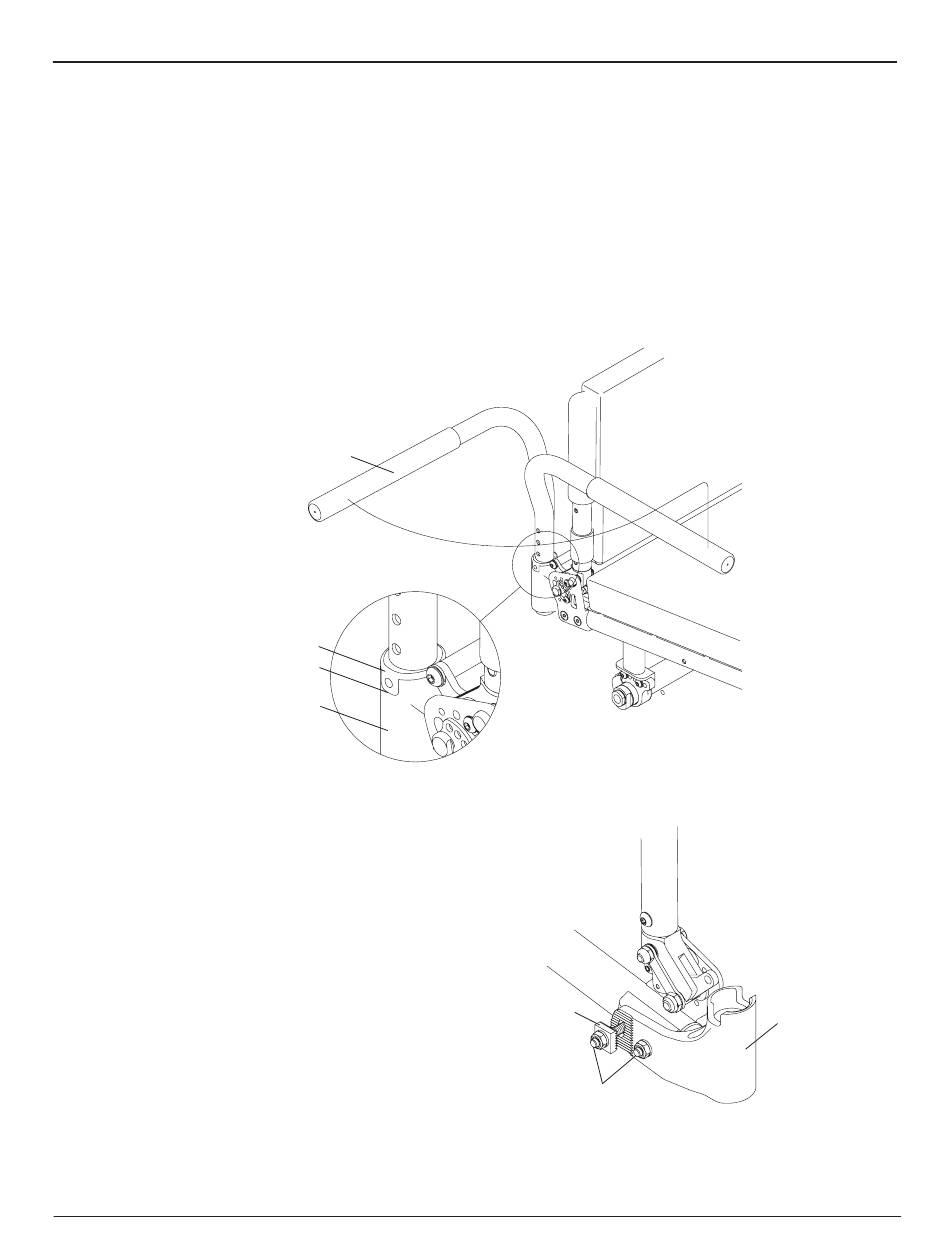

Om de armleuning weg te draaien, tilt u deze op en draait u deze weg van de rolstoel. Zie Figuur 5-1. Zorg dat u de
armleuning optilt tot deze zich boven de uitsparing op de ontvanger bevindt.
Om de armleuning te vervangen, draait u de armleuning terug in de richting van de rolstoel en duwt u hem rustig op
zijn plek. Zie Figuur 5-1. Zorg dat de armleuning zich in de uitsparing op de ontvanger bevindt
Opmerking: De Wegdraaibare Armleuningen draaien in nylon hulzen, die binnen de ontvanger geplaatst zijn. Indien
de armleuning niet goed meegeeft, haalt u deze los, en maakt u deze, en de binnenkant van de ontvanger, goed
schoon. Als dit het probleem niet oplost, dient u de nylon hulzen op slijtage na te kijken.
Draaimechanisme
De Hoek Verstellen
Benodigd gereedschap:
•
7/16" Steeksleutel
•
5/32" Inbussleutel
1. Haal de armleuning los van de ontvanger.
2. Draai aan één kant van de rolstoel de
borgmoeren los, zonder ze te verwijderen, terwijl
u de vergrendelingsplaat op de juiste plaats
houdt met uw vinger. Zie Figuur 5-2.
3. Om de hoek van de armleuning te veranderen,
dient u de vergrendelingsplaat één of meer
tandjes naar boven of beneden te bewegen, tot
de gewenste hoek voor de armleuning is bereikt.
4. Zorg ervoor dat de tandjes van de
vergrendelingsplaat volledig gekoppeld zijn met de
tandjes van de ontvanger en draai de borgmoeren stevig vast.
5. Herhaal deze stappen aan de andere zijde van de rolstoel.
ZR Gebruikershandleiding
Het Bedienen van de Wegdraaibare Armleuning
Armleuning
Uitsparing
Ontvanger
HOOFDSTUK 5: ARMLEUNINGEN
Figuur 5-1
De Hoek Verstellen
Vergrendelingsplaat
Borgmoeren
5-1
Figuur 5-2
Ontvanger
OM0005_Rev A_ZR
