Alle TiLite niet-inklapbare rolstoelen zijn uitgerust met een camberbuis. Door de positie van de camberbuis te
verstellen, kunt u het zwaartepunt van uw rolstoel verstellen. In sommige gevallen kunt ook de hoogte van de zitting
aanpassen. Dit hoofdstuk legt de verschillende mogelijke aanpassingen uit. Dezelfde aanpassing is van toepassing
bij een aluminium, titanium of kunststofvezel camberbuis en is onafhankelijk van de graad van de camber.
I
WAARSCHUWING
Iedere verandering van de positie van de camberbuis heeft effect op de stabiliteit van de rolstoel. Wees extreem
voorzichtig wanneer u een nieuwe camberbuispositie gebruikt, omdat deze nieuwe positie de rolstoel gevoeliger
maakt voor kantelen. Als u deze Waarschuwing niet in acht neemt werkt uw rolstoel wellicht niet op de juiste wijze,
wat ervoor kan zorgen dat u valt, kantelt of de controle over de rolstoel verliest en uzelf of andere ernstig verwondt of
de rolstoel beschadigt.
I
WAARSCHUWING
Wanneer u de positie van de camberbuis verstelt (om de hoogte van de zitting of het zwaartepunt aan te passen), kan
het noodzakelijk zijn om het toespoor/uitspoor van de achterwielen te verstellen. Zie "Toespoor/Uitspoor Verstellen"
op de pagina's 8-2 en 8-3. Daarnaast is het wellicht noodzakelijk dat wanneer u de positie van de camberbuis
verstelt, of wanneer u het toespoor/uitspoor verstelt, om de zwenkwielen recht op de grond te zetten. Als u deze
Waarschuwing niet in acht neemt zal uw rolstoel wellicht niet goed werken, wat ervoor kan zorgen dat u valt, kantelt of
de controle verliest over de rolstoel en uzelf of anderen ernstig letsel toebrengt of de rolstoel beschadigt.
Opmerking: Het wordt aangeraden dat u de achterwielen loshaalt en de rolstoel ondersteboven keert voordat u enige
aanpassingen die beschreven worden in dit hoofdstuk probeert te maken.
Standaard Camberbevestiging
Het Zwaartepunt Verstellen
I
WAARSCHUWING
Als u de camberklemmen opnieuw plaatst op de CG-Beugels, dient u altijd zoveel gaten vrij te laten tussen de
twee inbusbouten als uw gewenste plaatsing toestaat. Gebruik NOOIT twee naast elkaar gelegen gaten om
de camberklemmen vast te maken aan de CG-Beugels. Als u deze Waarschuwing niet in acht neemt, kan uw
camberklem niet goed werken, waardoor u kunt vallen, kantelen of de controle kunt verliezen over uw rolstoel en uzelf
of anderen ernstig letsel kunt toebrengen, of de rolstoel kunt beschadigen.
Benodigd gereedschap:
•
5/32" Inbussleutel
1. Verwijder de achterwielen.
2. Verwijder de vier inbusbouten (twee aan iedere kant) die
de camberklemmen aan de CG-Beugels vastzetten. Zie
Figuur 8-1.
3. Plaats de camberklemmen opnieuw in de gewenste
positie op de CG-Beugels en zorg dat de positionering
gelijk is aan beide kanten van de rolstoel. U DIENT een
gat vrij te laten tussen de twee inbusbouten.
4. Breng de inbusbouten en borgringen opnieuw aan en
maak alle vier de inbusbouten stevig vast.
5. Installeer de achterwielen opnieuw.
6. Kijk het toespoor/uitspoor na en verstel dit wanneer
nodig. Zie pagina's 8-2 en 8-3.
ZR Gebruikershandleiding
HOOFDSTUK 8: ASPLATEN EN CAMBER PLUGS
(ZWAARTEPUNT; HOOGTE ZITTING)
8-1

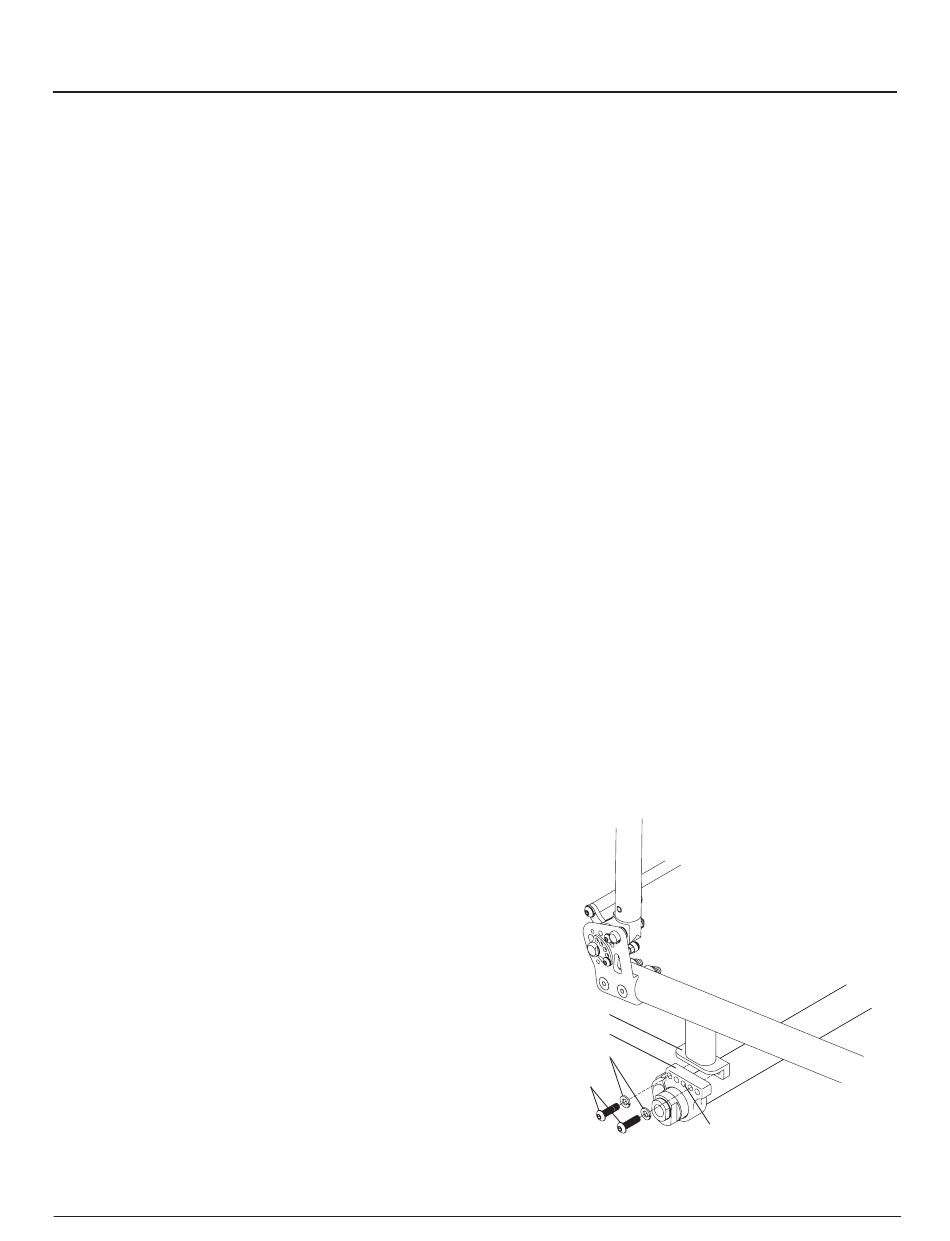

Figuur 8-1
Het Zwaartepunt Verstellen
CG-Beugel
Camberklem
Sluitringen
Inbusbouten
Open Gat
(Vereist)
OM0005_Rev A_ZR
