9.2 Reparatie
Demontage
1. De buitenste ventilator
2. Trek de externe ventilator met de hand los.
Montage
1. Schuif de externe ventilator
2. Plaats de borgring
9.2.7
Binnenventilator
De ingebouwde ventilator bevindt zich op de rotor in het binnenste van de machine. Wanneer
de ingebouwde ventilator defect is of moet worden vervangen, neemt u dan contact op met
het Service Center (Pagina 149).
122
borgring. Gebruik hiervoor bij voorkeur tangen in overeenstemming met DIN5254.

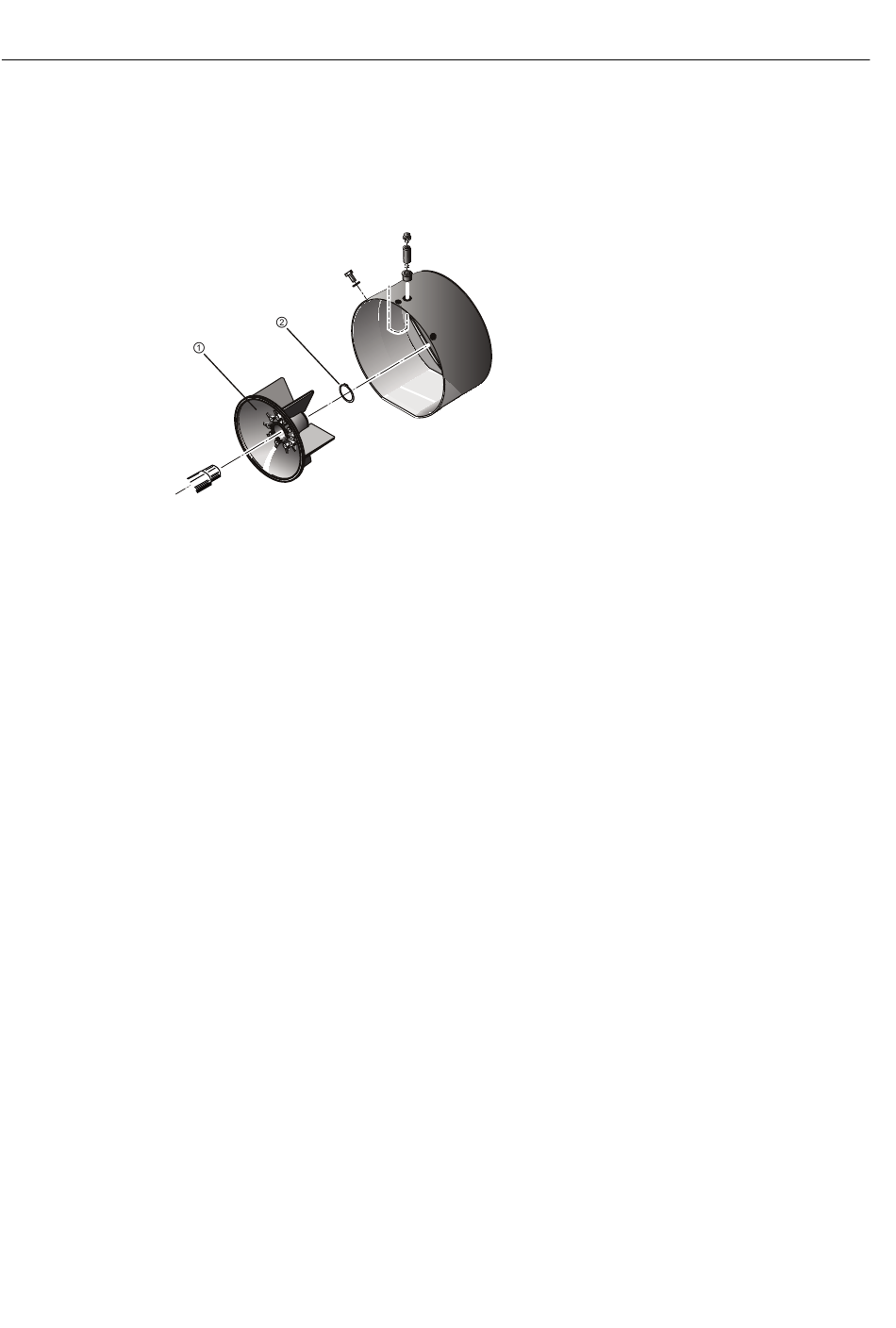

Beeld 9-2
Ventilatie (principevoorstelling met radiale ventilator)
②
①
wordt met borgring
①
tot aan de aanslag op de as.
in de daarvoor bedoelde moer en controleer de positie.
②
aan de as bevestigd. Verwijder de
SIMOTICS TN Series N-compact 1LA8
Bedieningshandleiding 04/2015
