10.5
Wentellager DE-zijde met lagerhuis

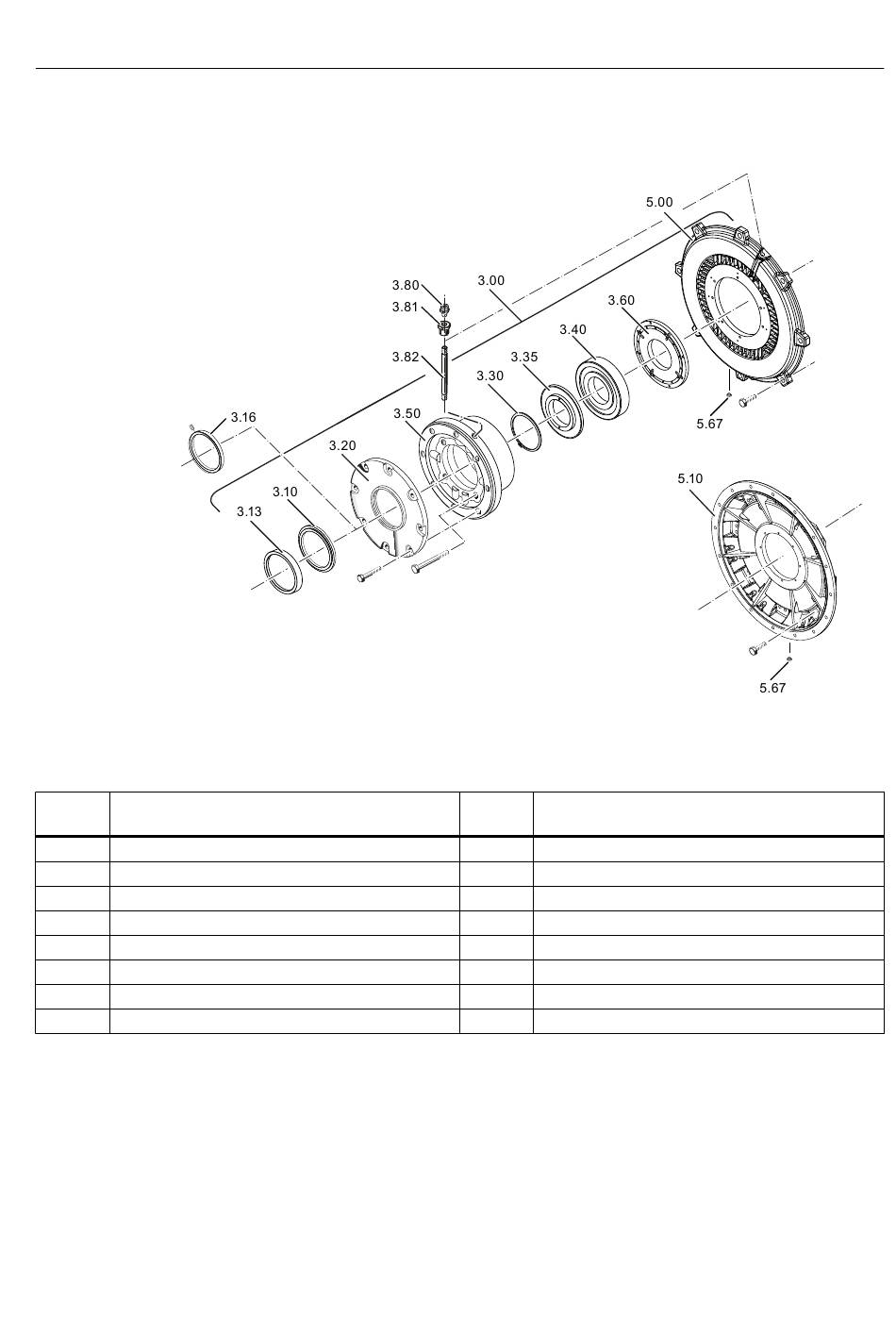

Beeld 10-2
Tabel 10-3
Reserveonderdelen voor de walslager DE-zijde met lagerhuis
Onder‐
Omschrijving
deel
3.00
Inzetstuk voor de walslager (geleidingslager)
3.10
V-ring
3.13
Beschermring
3.16
Labyrintring (optioneel)
3.20
Buitenste lagerdeksel
3.30
Borgring
3.35
Slingerschijf
3.40
Groefkogellager (geleidingslager)
SIMOTICS TN Series N-compact 1LA8
Bedieningshandleiding 04/2015
Walslager DE-zijde met lagerhuis
10.5 Wentellager DE-zijde met lagerhuis
Onder‐
Omschrijving
deel
3.50
Lagerbehuizing
3.60
Intern lagerdeksel
3.80
Smeernippel
3.81
Moer
3.82
Smeerleiding
5.00
Lagerplaat bouwvorm B3
5.10
Flenslagerplaat
5.67
Afsluitstop
Reserveonderdelen
135
