V-ring monteren
1. Vet de axiale afdichtvlakken in. De aszitting blijft vetvrij.
2. Schuif V-ring
Beschermring monteren bij beschermingsgraad IP56 (non-heavy-sea)
Bij beschermingsgraad IP56 (non-heavy-sea) is de V-ring voor de externe lagerafdichting met
een voorgeplaatste beschermring
1. Schuif de beschermring op de as.
2. Controleer of de ring nog voldoende voorspanning bezit. Vervang de beschermring
3. Plaats de beschermring zo, dat een van de beide groeven overlangs met de bijbehorende
9.2.8.6
V-ring inbouwen (optie 'verhoogde beschermingsgraad')
De vetvoorkamer van de labyrintafdichting garandeert samen met de V-ring de instandhouding
van beschermingsgraad IP65.
SIMOTICS TN Series N-compact 1LA8
Bedieningshandleiding 04/2015

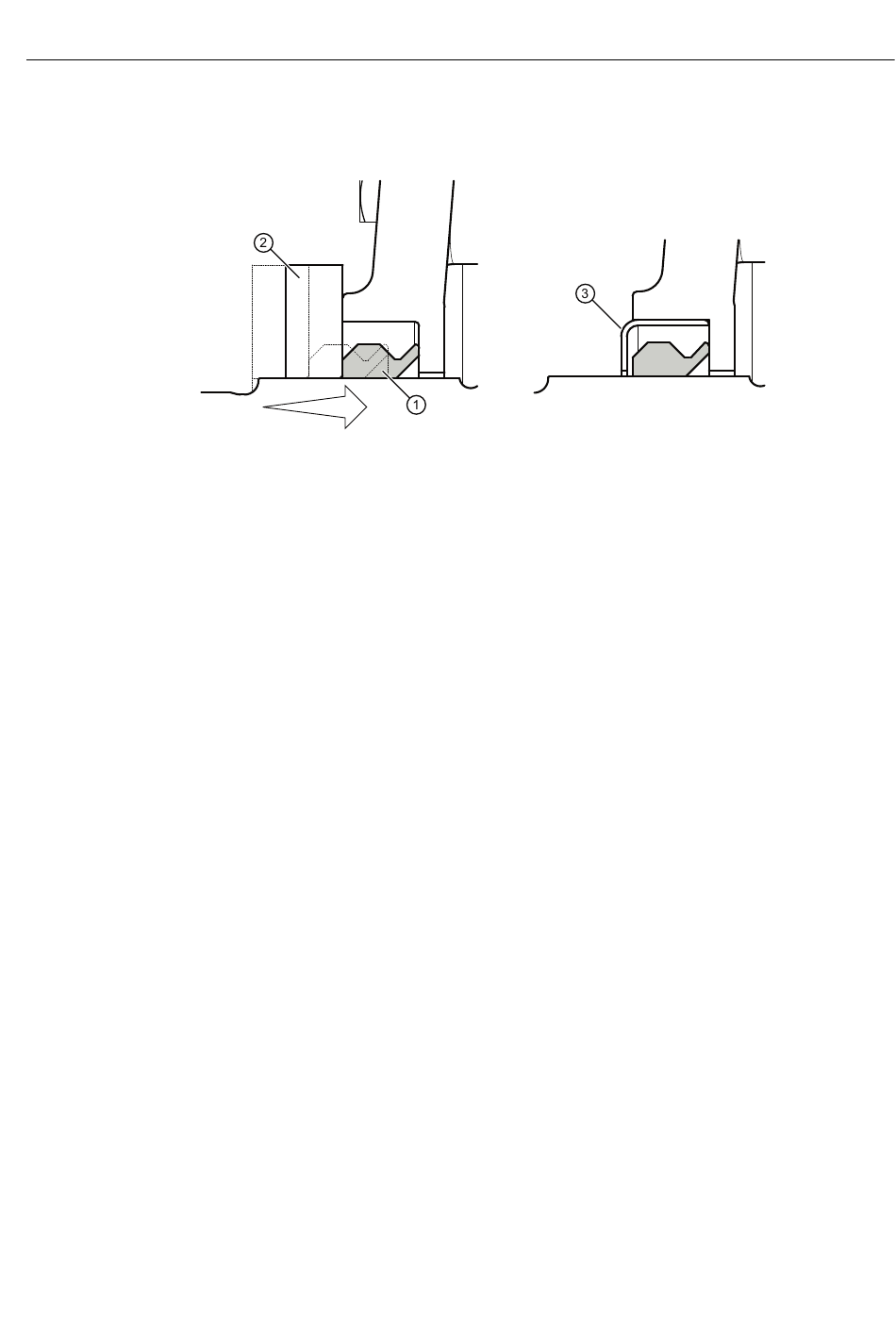

①
V-ring
②
Montagehulpschijf
③
Beschermring
①
met een montagehulpschijf
De correcte axiaallengte van de V-ring is bereikt wanneer de kopkant en de buitenkant van
de V-ring gelijk liggen.
eventueel.
waterafvoergroeven onder in de kraag van het lagerdeksel of het lagerschild samenvalt.
②
op de as.
③
van plaatmateriaal in het lagerdeksel uitgerust.
Instandhouden
9.2 Reparatie
127
