WAARSCHUWING
Als accukabels verkeerd worden verbonden,
kan dit schade aan de machine en de kabels tot
gevolg hebben en vonken veroorzaken. Hierdoor
kunnen accugassen tot ontploffing komen en
lichamelijk letsel veroorzaken.
• Maak altijd de minkabel (zwart) van de accu
los voordat u de pluskabel (rood) losmaakt.
• Sluit altijd de pluskabel (rood) van de accu
aan voordat u de minkabel (zwart) aansluit.
1. Pluskabel (+) van de accu
Belangrijk: Als de accu wordt verwijderd,
moet u ervoor zorgen dat de bouten van de
accuklembeugel weer worden gemonteerd
met de boutkoppen aan de onderkant en de
moeren aan de bovenkant. Als de bouten van
de klembeugels andersom zitten, kunnen zij in
aanraking komen met de hydraulische leidingen
als de maaidekken worden verplaatst.
8. Om corrosie van de accuklemmen te voorkomen,
moet hierop u een dun laagje Grafo 112X-vet (Toro
onderdeelnr. 505-47), vaseline of dunvloeibare
smeerolie aanbrengen.
9. Schuif het rubberen stofkapje over de pluspool om
eventuele kortsluiting te voorkomen.
10. Plaats het accudeksel.

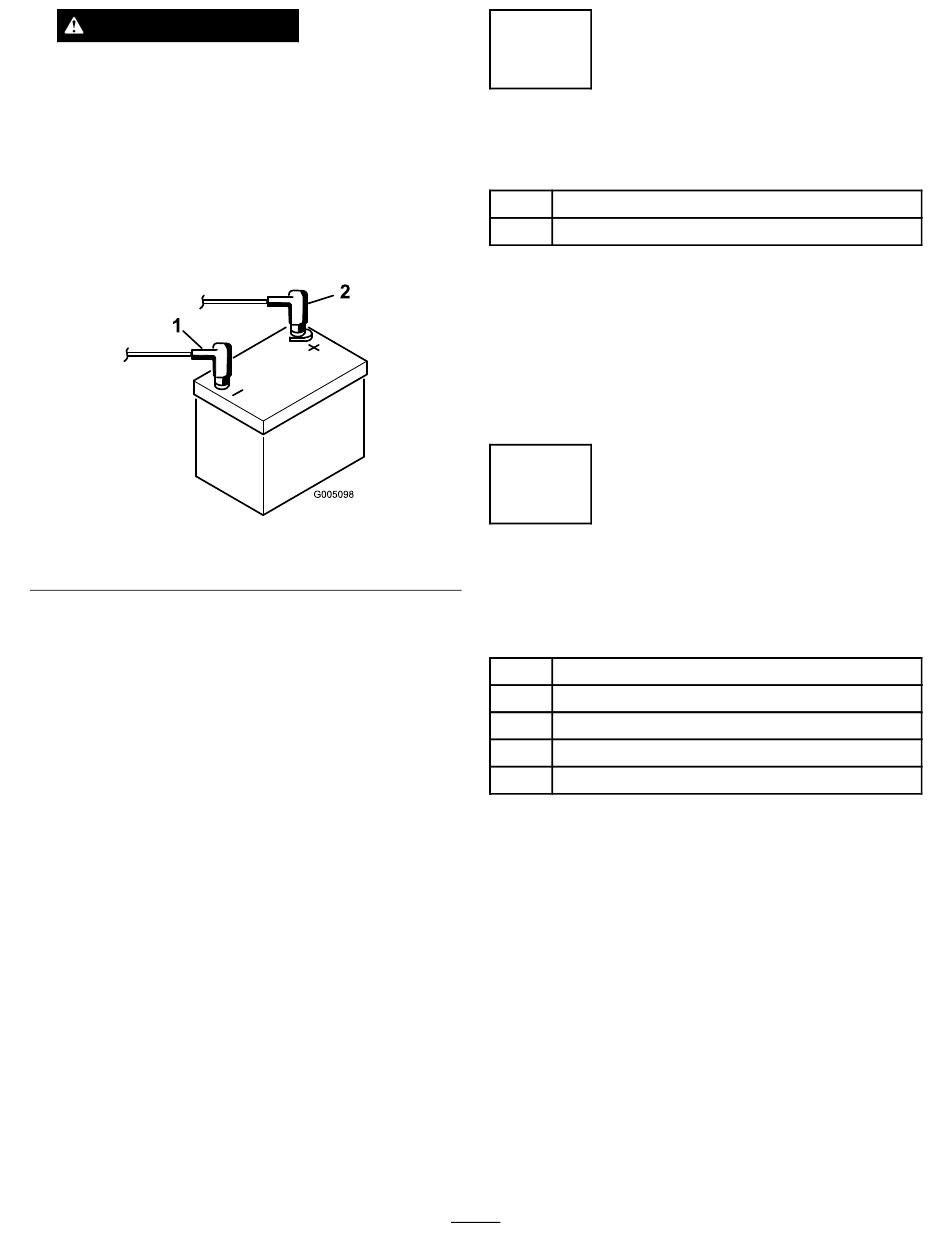

Figuur 4
2. Minkabel (-) van de accu
2
EU-stickers aanbrengen
Benodigde onderdelen voor deze stap:
1
Waarschuwingssticker (104–5181)
1
Waarschuwingssticker (93–3558)
Procedure
Als deze machine wordt gebruikt in de EU, moet u de
waarschuwingssticker (108-5181) aanbrengen over de
Engelse waarschuwingssticker 104-9015. Breng ook
waarschuwingssticker 93–3558 aan over de Engelse
instructies van sticker 108–9006 op het controlepaneel.
3
De motorkapvergrendeling
monteren (uitsluitend CE)
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel
2
Popnagel
1
Ring
1
Schroef, 1/4 x 2 inch
1
Borgmoer, 1/4 inch
Procedure
1. Haak de motorkapvergrendeling los van de beugel
van de motorkapvergrendeling.
2. Verwijder de twee popnagels waarmee de
motorkapvergrendeling aan de motorkap is
bevestigd (Figuur 5). Verwijder de beugel van de
motorkapvergrendeling van de motorkap.
