Onderhoud
bedieningsysteem
De gashendel afstellen
1. Zet de gashendel naar achteren zodat deze tegen de
sleuf in het bedieningspaneel aan komt.
2. Maak de klem van de gaskabel op de hefboomarm
van de injectiepomp los (Figuur 55).

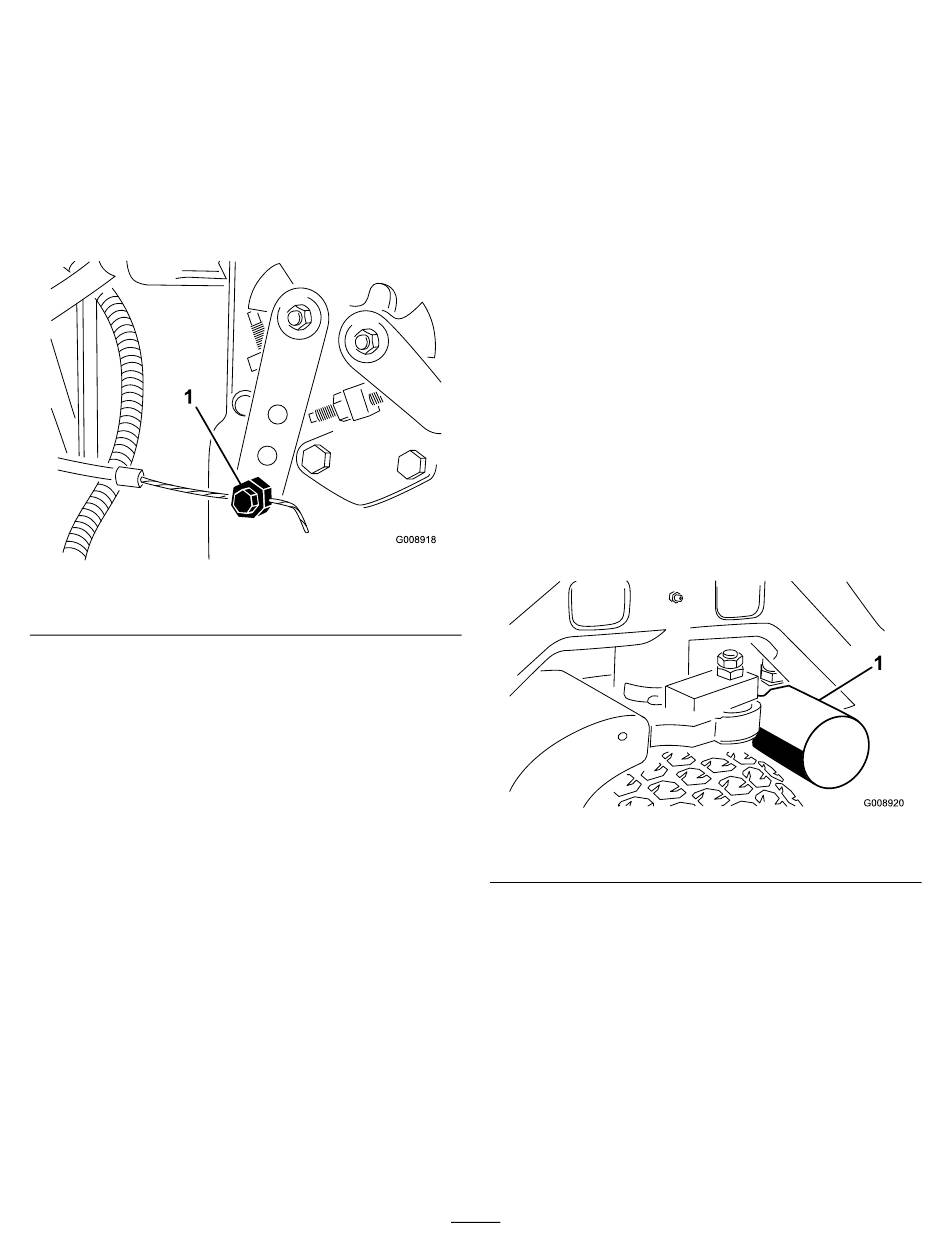

Figuur 55
1. Hefboomarm van injectiepomp
3. Houd de hefboomarm van de injectiepomp tegen
de regelschroef voor het stationair toerental en zet
de kabelklem vast.
4. Draai de schroeven los waarmee de gashendel is
bevestigd aan het bedieningspaneel.
5. Duw de gashendel helemaal naar voren.
6. Schuif de aanslagplaat tegen de gashendel aan en
draai de schroeven vast waarmee de gashendel is
bevestigd aan het bedieningspaneel
7. Als de gashendel tijdens het gebruik niet in positie
blijft, moet u de borgmoer waarmee de frictieregelaar
op de gashendel wordt vastgezet, aandraaien met een
torsie van 5-6 Nm. De kracht die nodig is om de
gashendel te bedienen, mag maximaal 89 N zijn.
Onderhoud hydraulisch
systeem
Hydraulisch filter vervangen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 200 bedrijfsuren/Jaarlijks
(houd hierbij de kortste periode aan)
Als u het filter vervangt, moet u een origineel Toro filter
(onderdeelnr. 86-3010) monteren.
Belangrijk: Als een ander filter wordt gebruikt,
kan de garantie van bepaalde onderdelen komen
te vervallen.
1. Plaats de machine op een horizontaal oppervlak,
laat de maaidekken neer, zet de motor af, stel de
parkeerrem in werking en verwijder het sleuteltje uit
het contact.
2. Trek de slang van de bevestigingsplaat van het filter.
3. Reinig de omgeving van de plaats waar het filter
wordt gemonteerd. Plaats een opvangbak onder het
filter (Figuur 56) en verwijder het filter.
1. Hydraulisch filter
4. Smeer de nieuwe filterpakking en vul het filter met
hydraulische vloeistof.
5. Zorg ervoor dat de plaats waar het filter wordt
bevestigd, schoon is. Schroef het filter erop totdat
de pakking contact maakt met de bevestigingsplaat:
draai het filter vervolgens nog eens een 1/2 slag.
6. Maak de slang van de bevestigingsplaat van het filter
los.
7. Start de motor en laat deze ongeveer 2 minuten
lopen om lucht uit het systeem te verwijderen. Zet
de motor af en controleer op olielekkages.
44
Figuur 56
