2
1. Beugel van
motorkapvergrendeling

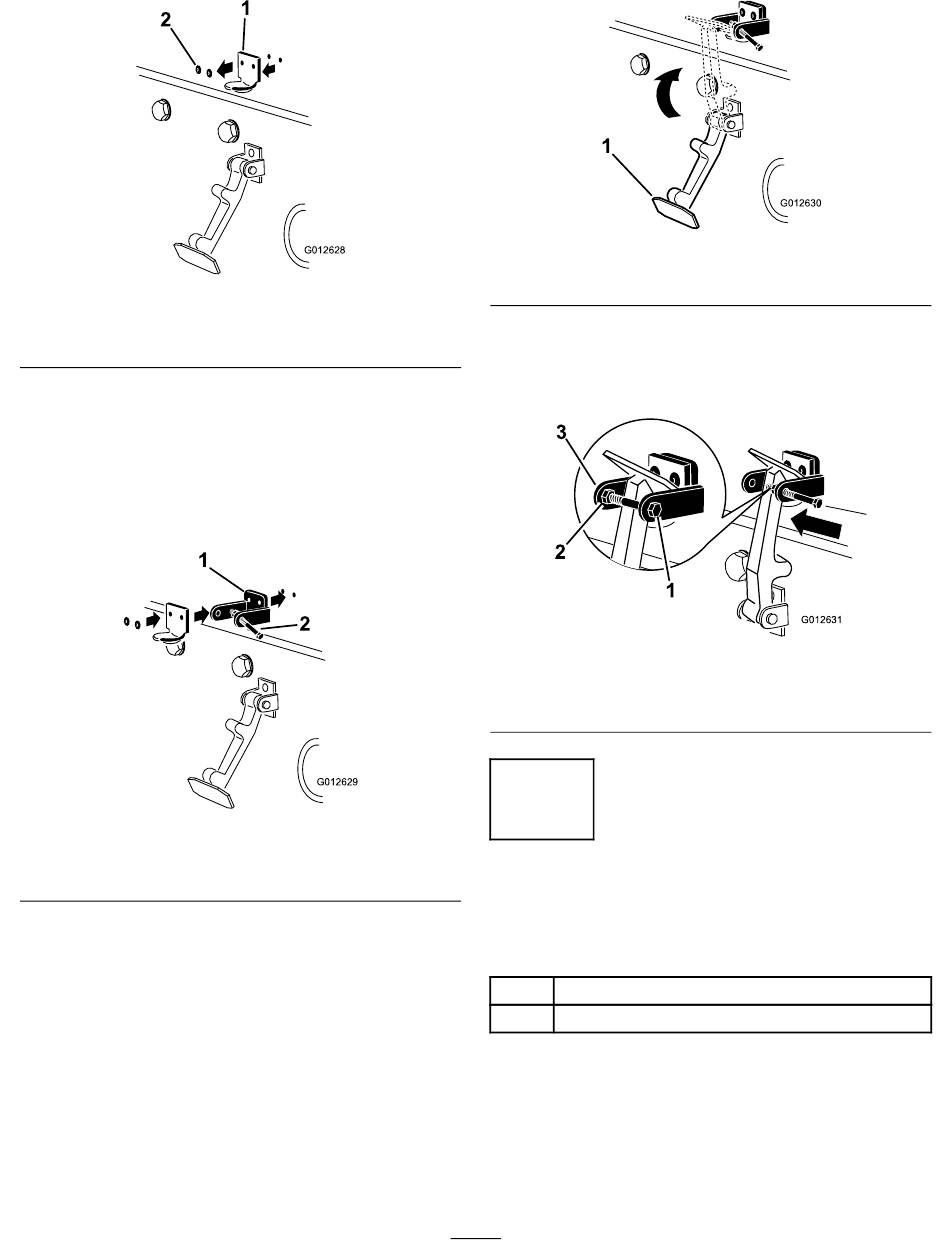

3. Plaats de beugel van de CE-vergrendeling en
de beugel van de motorkapvergrendeling op de
motorkap en lijn de montage-openingen uit. De
beugel van de vergrendeling moet zich tegen de
motorkap aan bevinden (Figuur 6). Verwijder de
bout en moer niet van de arm van de beugel van de
vergrendeling.
1
1. Beugel van
CE-vergrendeling
4. Lijn de ringen uit met de openingen aan de
binnenzijde van de motorkap.
5. Bevestig de beugels en de ringen met de popnagels
aan de motorkap (Figuur 6).
6. Haak de sluiting op de vergrendelbeugel van de
motorkap (Figuur 7).
1
G012628
Figuur 5
2. Popnagels
2
G012629
Figuur 6
2. Bout en moer
1
1. Motorkapvergrendeling
7. Schroef de bout in de andere arm van de
vergrendelbeugel om de sluiting te vergrendelen
(Figuur 8). De bout stevig aandraaien, maar de moer
niet.
3
2
1. Bout
2. Moer
4
Uitlaatscherm monteren
(uitsluitend CE)
Benodigde onderdelen voor deze stap:
1
Uitlaatscherm
4
Zelftappende schroef
Procedure
1. Plaats het uitlaatscherm om de geluiddemper en zorg
ervoor dat de montageopeningen en de openingen
in het frame zich recht tegenover elkaar bevinden
(Figuur 9).
17
G012630
Figuur 7
1
G012631
Figuur 8
3. Arm van vergrendelbeugel
