Algemeen overzicht
van de machine
Bedieningsorganen

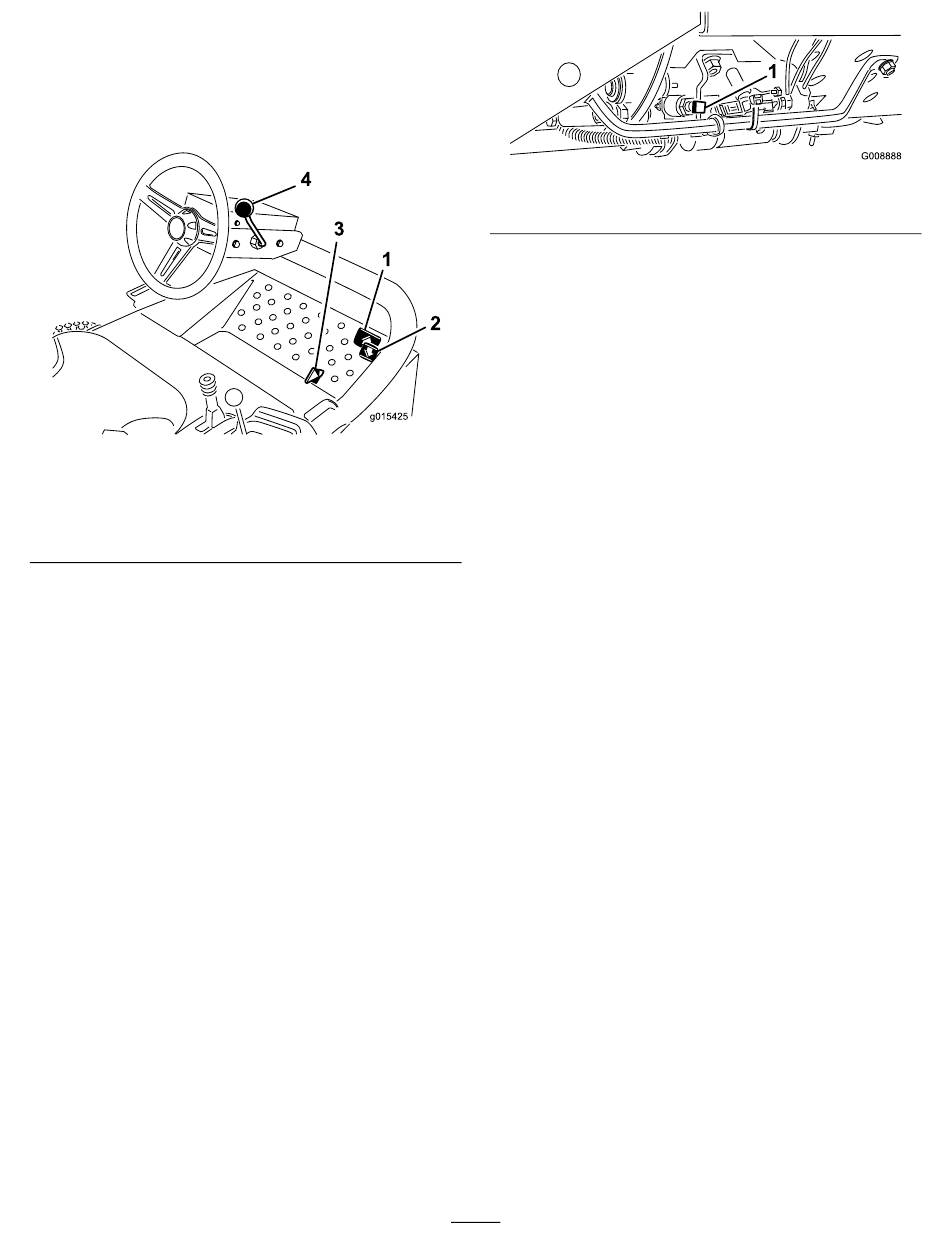

Figuur 15
1. Tractiepedaal voor vooruit
2. Tractiepedaal voor
achteruit
Tractiepedalen
Trap het tractiepedaal (Figuur 15) in om vooruit te rijden.
Druk het tractiepedaal voor achteruit (Figuur 15)in om
achteruit te rijden of om te remmen tijdens vooruit
rijden. Daarnaast kunt u het pedaal in de neutraalstand
zetten om de machine te stoppen.
Schuif voor maaien/transport
Met uw hiel beweegt u de schuif voor maaien/transport
(Figuur 15) naar links in de transportstand en naar rechts
in de maaistand. De maaidekken kunnen uitsluitend
worden gebruikt in de maaistand.
Belangrijk: De maaisnelheid is in de fabriek
afgesteld op 9,7 km per uur. De maaisnelheid kan
worden verhoogd of verlaagd door de borgschroef
voor de snelheid te verstellen (Figuur 16).
3. Schuif voor
maaien/transport
4. Hendel om stuurwiel te
verstellen
1. Borgschroef voor snelheid
Hendel om stuurwiel te verstellen
Trek de hendel om het stuur te verstellen (Figuur 15)
naar achteren om het stuurwiel in de gewenste positie te
zetten. Duw daarna de hendel naar voren om het stuur
in deze positie te vergrendelen.
Contactschakelaar
De contactschakelaar (Figuur 17), waarmee de motor
wordt gestart, afgezet en voorgegloeid, heeft drie
standen: Uit, Aan/Voorgloeien en Start. Draai
het sleuteltje naar Aan/Voorgloeien totdat het
indicatielampje van de gloeibougie uitgaat (ongeveer
7 seconden); draai daarna het contactsleuteltje naar
Start om de startmotor in werking te stellen. Laat het
sleuteltje los zodra de motor start. Het sleuteltje draait
automatisch naar de stand Aan/Lopen. Om de motor
af te zetten, draait u het sleuteltje naar de stand Uit.
Verwijder het sleuteltje uit het contact om te voorkomen
dat de motor per ongeluk start.
20
Figuur 16
