Onderhoud riemen
Onderhoud van de riemen van
de motor
Onderhoudsinterval: Na de eerste 10 bedrijfsuren—De
conditie en de spanning van alle
riemen controleren.
Om de 100 bedrijfsuren—De
conditie en de spanning van alle
riemen controleren.
Riem van wisselstroomdynamo/venti-
lator spannen
1. Open de motorkap.
2. Controleer de spanning door de riem midden tussen
poelies van de wisselstroomdynamo en de krukas in
te drukken met een kracht van 98 N. De riem moet
een speling van 11 mm hebben

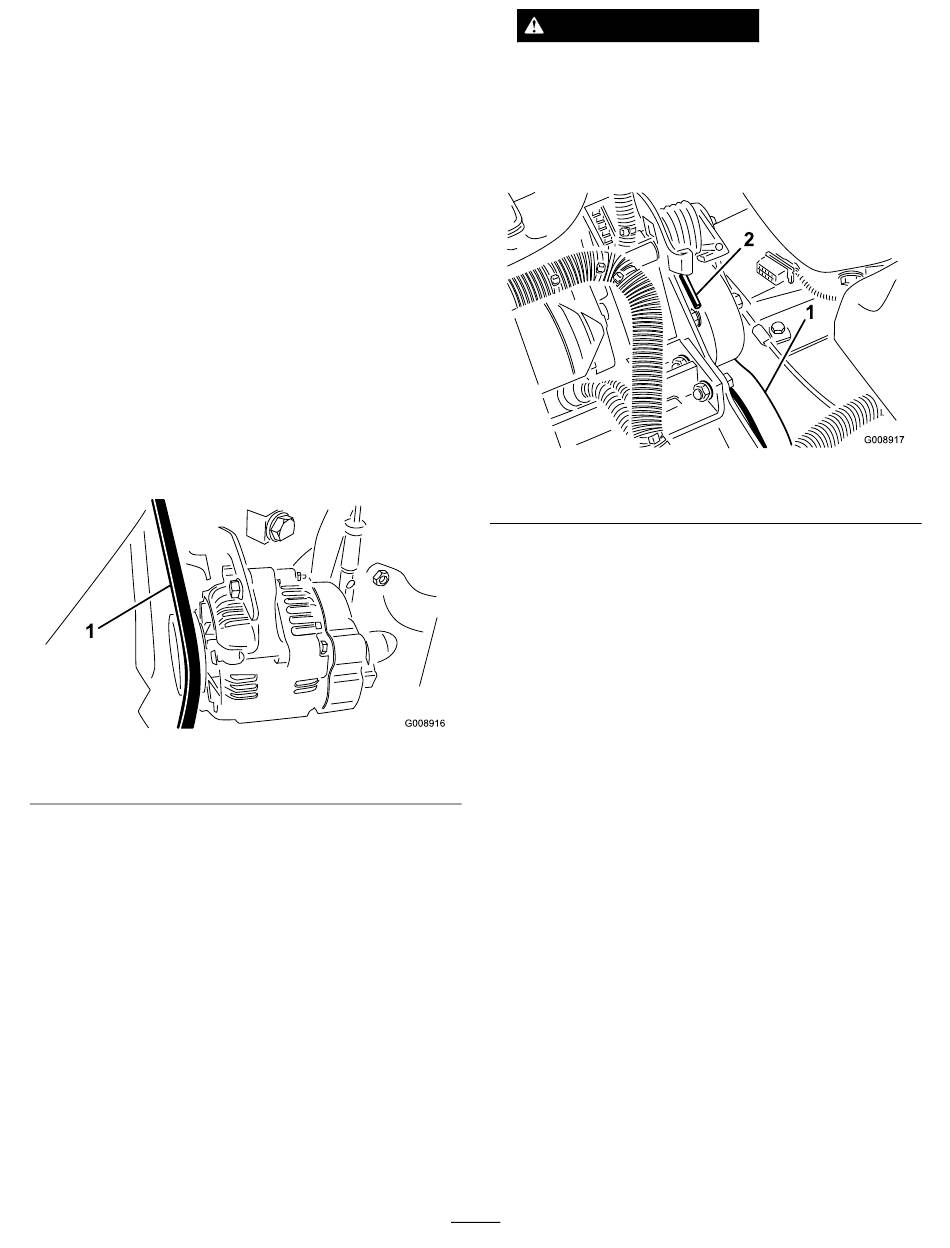

Figuur 53
1. Riem van wisselstroomdynamo/ventilator
3. Als de speling niet correct is, voltooi dan de volgende
procedure om de riem te spannen:
A. Draai de bout los waarmee de beugel is bevestigd
aan de motor en draai de bout los waarmee de
wisselstroomdynamo is bevestigd aan de beugel.
B. Plaats een rolkoevoet tussen de
wisselstroomdynamo en de motor en wrik
de wisselstroomdynamo los.
C. Als de juiste spanning is verkregen, draait u de
wisselstroomdynamo en de bouten van de beugel
vast om de afstelling te borgen
De Hydrostat aandrijfriem vervangen
1. Steek een dopschroevendraaier of een stukje buis in
het uiteinde van de spanveer van de riem.
WAARSCHUWING
Wees voorzichtig als u de veer ontspant omdat
de veerbelasting hoog is.
2. Druk het uiteinde van de veer omlaag en naar voren
(Figuur 54) om deze los te maken van de beugel en
de veerspanning op te heffen.
1. Hydrostat aandrijfriem
3. Plaats de riem terug.
4. Om de veer te spannen, moet u de procedure in de
omgekeerde volgorde uitvoeren.
43
Figuur 54
2. Uiteinde van veer
