• Draaipunt van achterste hefarm en hefcilinder (2)
(Figuur 33)
• Draaipunt van voorste hefarm links en hefcilinder
(2) (Figuur 34)
• Draaipunt van voorste hefarm rechts en hefcilinder
(2) (Figuur 35)

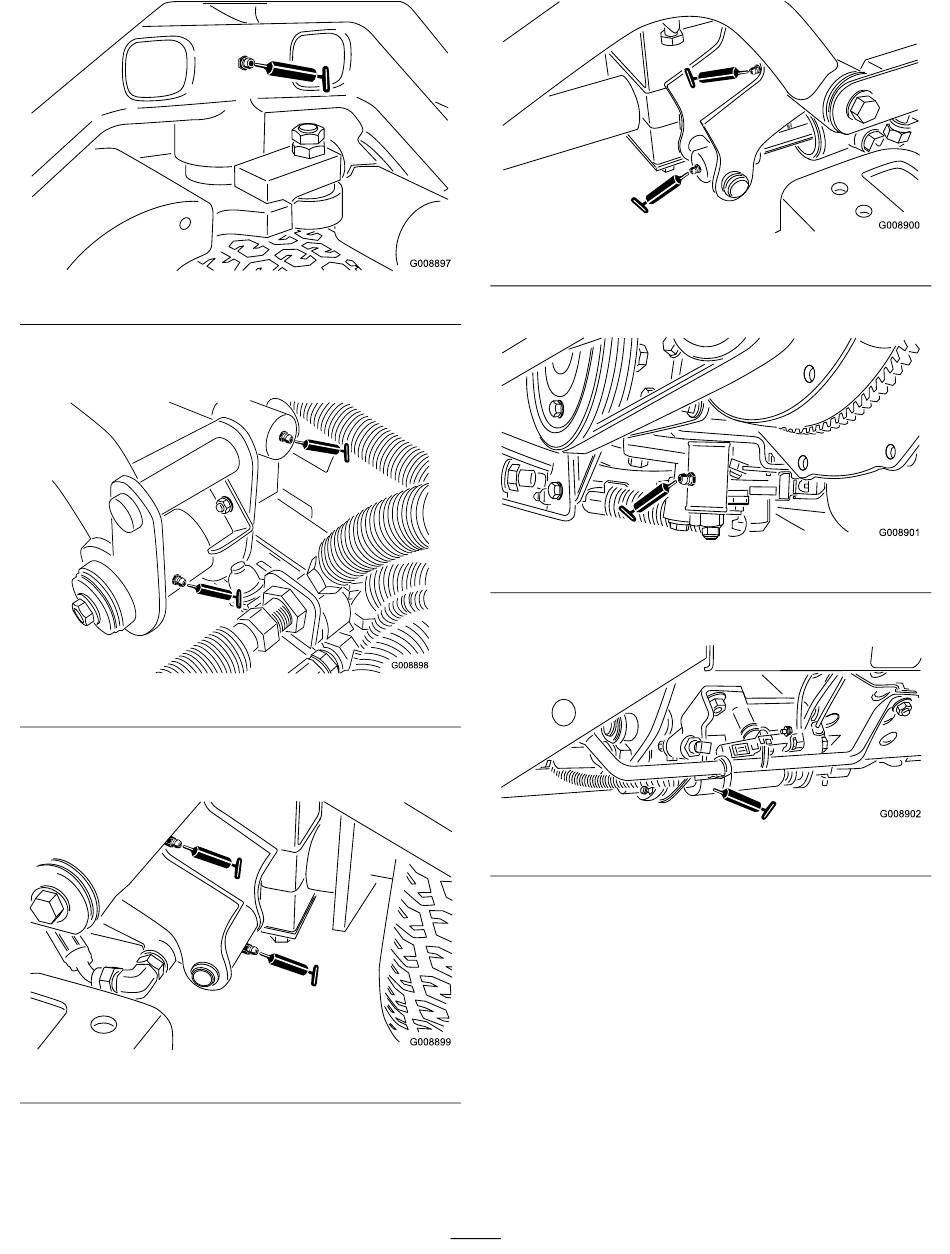

Figuur 32
Figuur 33
Figuur 34
• Afstelmechanisme neutraalstand (Figuur 36)
• Schuif voor maaien/transport (Figuur 37)
• Draaipunt riemspanning (Figuur 38)
36
Figuur 35
Figuur 36
Figuur 37
