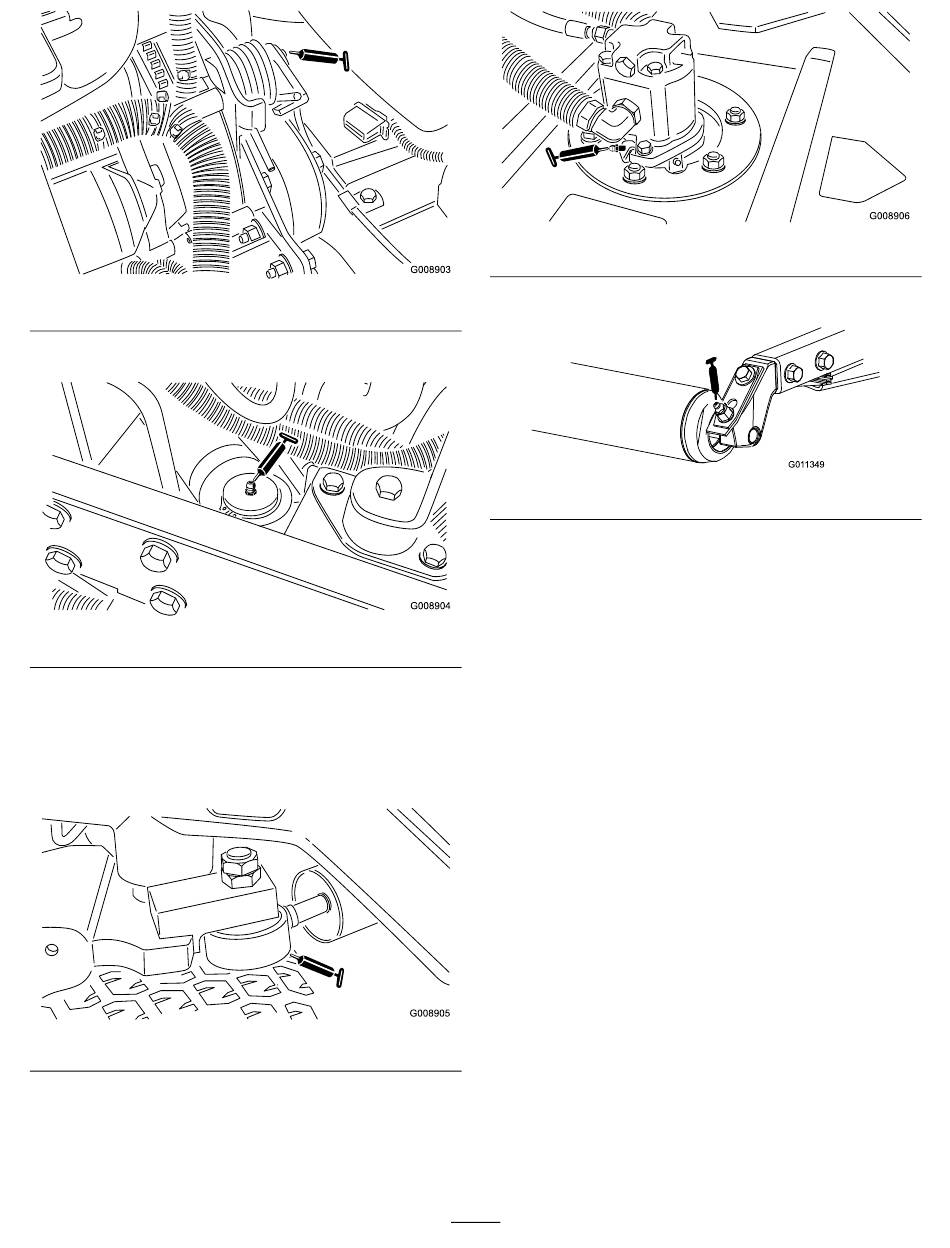

Figuur 38
• Stuurcilinder (Figuur 39)
Figuur 39
Opmerking: Desgewenst kan een extra
smeernippel worden gemonteerd op het andere
uiteinde van de stuurcilinder. Verwijder de band,
monteer de nippel, spuit vet in de nippel, verwijder
de nippel en plaats de plug (Figuur 40).
Figuur 40
• Lagers van spilas van maaidek (1 per maaidek)
(Figuur 41)
• Lagers van achterrol (2 per maaidek) (Figuur 42)
Opmerking: Om vet in verzonken nippels op de
rollen te spuiten (Figuur 29), moet u een verloopstuk
op de vetspuit plaatsen. U kunt het verloopstuk
bestellen bij een erkende Toro-dealer, onderdeelnr.
107-1998.
Belangrijk: U mag de dwarsbuis van de
Sidewinder niet smeren. De lagerblokken zijn
zelfsmerend.
37
Figuur 41
G011349
Figuur 42
