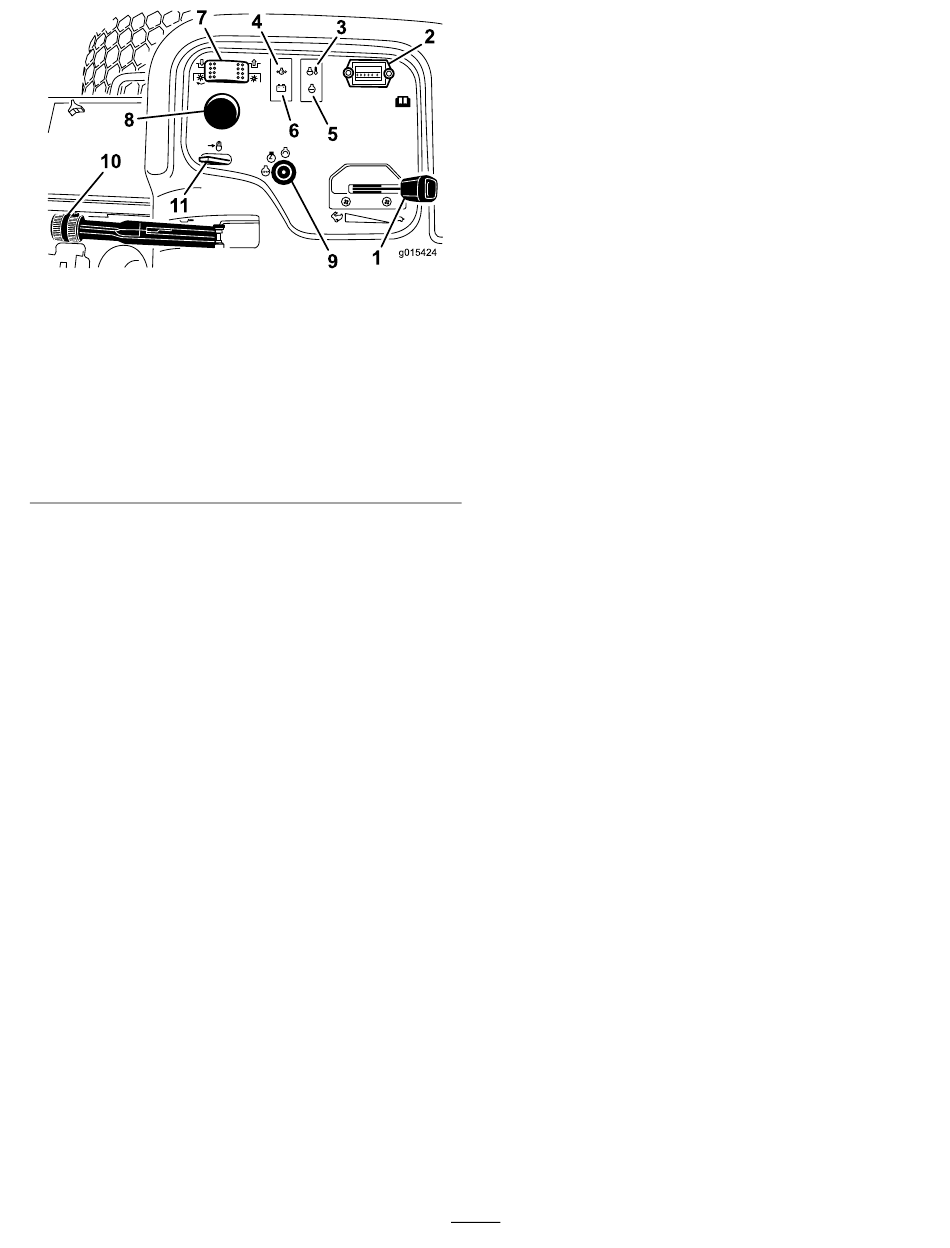

Figuur 17
1. Gashendel
2. Urenteller
3. Temperatuurlampje
4. Oliedruklampje
5. Waarschuwingslampje
van gloeibougie
6. Lampje van
wisselstroomdynamo
Gashendel
Zet de hendel (Figuur 17) naar voren om de
motorsnelheid te verhogen en naar achteren om de
snelheid te verlagen.
Maaidekschakelaar
De maaidekschakelaar (Figuur 17) heeft twee standen:
Inschakelen en Uitschakelen. De tuimelschakelaar
bedient een solenoïdeklep op de kleppenset om de
maaidekken aan te drijven.
Urenteller
De urenteller (Figuur 17) toont het aantal uren dat de
machine in bedrijf is geweest. De urenteller gaat lopen
als de contactschakelaar op Aan staat.
Bedieningshendel maaidekhoogte
Om de maaidekken omlaag te brengen naar de grond,
moet u de bedieningshendel voor de maaidekhoogte
(Figuur 17) naar voren bewegen. De maaidekken
bewegen pas omlaag als de motor loopt. Om de
maaidekken omhoog te bewegen, trekt u de hendel naar
achteren.
Opmerking: De hendel mag niet in vooruit-stand
worden gehouden als de maaidekken omlaag worden
gebracht.
7. Maaidekschakelaar
8. Bedieningshendel
maaidekhoogte
9. Contactschakelaar
10. Parkeerrem
11. Vergrendeling hefhendel
Waarschuwingslampje koelvloeistof-
temperatuur
Het waarschuwingslampje voor de koelvloeistoftempe-
ratuur (Figuur 17) gaat branden als de temperatuur van
de koelvloeistof te hoog wordt. Als de machine niet
tot stilstand wordt gebracht en de temperatuur van de
koelvloeistof nog eens 10°C stijgt, zal de motor afslaan.
Oliedruklampje
Het oliedruklampje (Figuur 17) licht op als de
motoroliedruk gevaarlijk laag is.
Lampje van wisselstroomdynamo
Het lampje van de wisselstroomdynamo (Figuur 17) mag
niet branden als de motor loopt. Als het lampje brandt,
moet u het oplaadsysteem controleren en indien nodig
repareren.
Indicatielampje gloeibougie
Het indicatielampje van de gloeibougie (Figuur 17) gaat
branden als de gloeibougies in werking zijn.
Parkeerrem
Als u de motor afzet, moet u de parkeerrem (Figuur 17)
in werking stellen teneinde te voorkomen dat de machine
per ongeluk in beweging komt. Om de parkeerrem in
werking te stellen, moet u de hendel omhoog duwen.
De motor stopt als u het tractiepedaal indrukt terwijl de
parkeerrem in werking is gesteld.
Vergrendeling hefhendel
Zet de vergrendeling van de hefhendel (Figuur 17) naar
achteren om te voorkomen dat de maaidekken naar
beneden vallen.
Brandstofmeter
De brandstofmeter (Figuur 18) geeft aan hoeveel
brandstof er in de tank zit.
