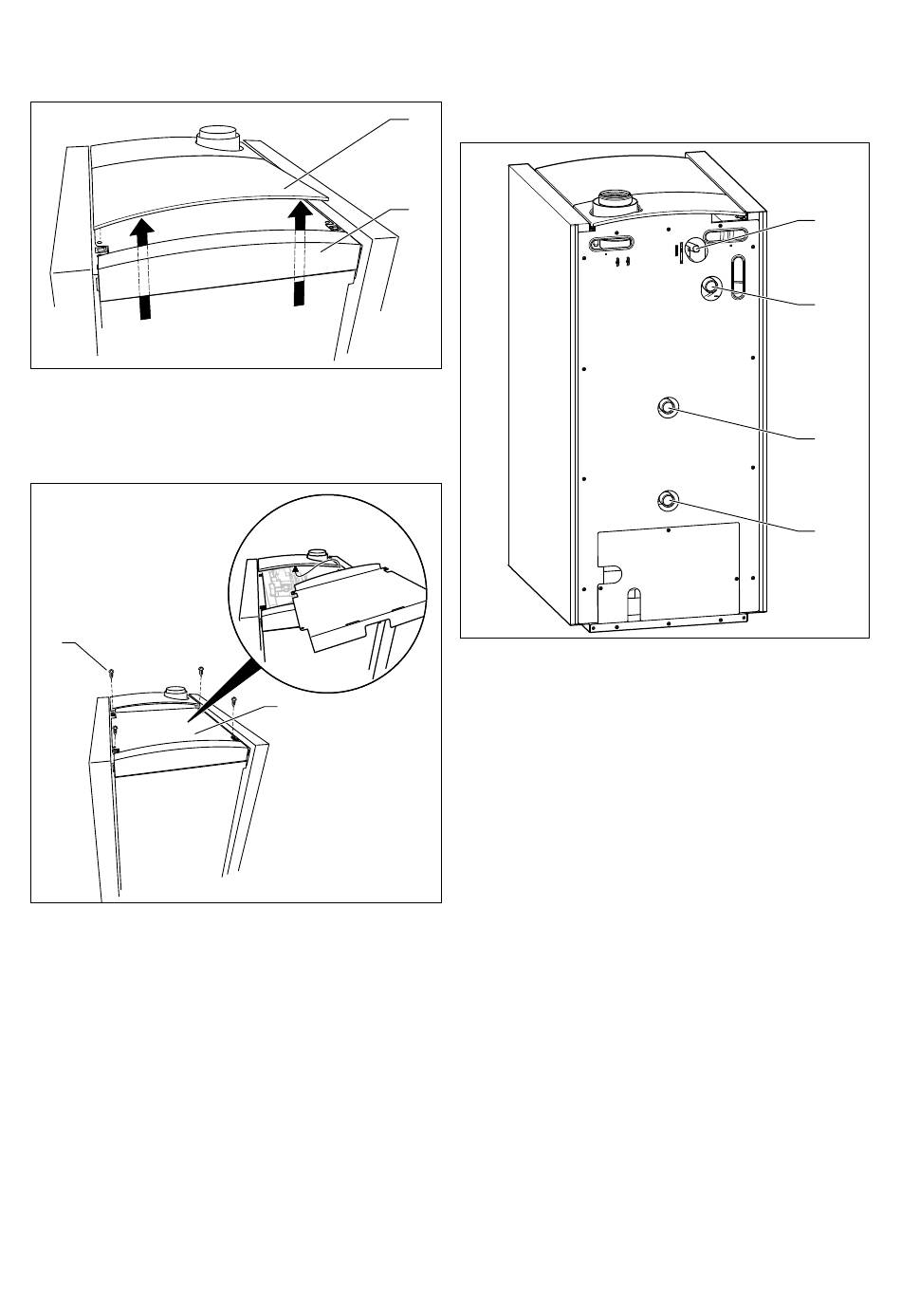

Afb. 5.2 Mantelplaat verwijderen
> Grijpt u van onderen achter de plaat (2) en drukt u de
mantelplaat (1) omhoog.
> Verwijder de mantelplaat.
2
Afb. 5.3 Afdekplaat in de VKK 476 en VKK 656
> Maak de vier moeren (2) los.
> Verwijder de afdekplaat (1).
Installatiehandleiding ecoVIT exclusiv 0020077397_02
1
2
1
CV-toestel installeren 5
5.3
Gas aansluiten
Afb. 5.4 Aansluiting aan CV-zijde
Legenda
1
Gasaansluiting
2 CV-aanvoeraansluiting (HVL)
3 Aansluiting CV-retourleiding voor hoge retourtemperatuur ter
aansluiting van een warmwaterboiler (HRL (HT))
4 Aansluiting CV-retourleiding voor lage retourtemperatuur
(HRL (NT))
1
2
3
4
17
