8.6
Brander onderhouden
8.6.1
Brander uitbouwen
a
Waarschuwing!
Verbrandingsgevaar door hete onderdelen!!
De brander, alle watergeleidende onderdelen
en het verwarmingswater kunnen heet zijn en
verbranding of brandwonden veroorzaken.
> Voer werkzaamheden aan deze componen-
ten pas uit als deze zijn afgekoeld.
Voor de demontage gaat u als volgt te werk:
> Sluit de gaskraan naar het toestel.
> Klap de schakelkast weg.
> Verwijder het bovenste gedeelte van de mantel.
Bij uitvoeringen met 47 kW en met 65 kW moet
tevens de afdekplaat onder de mantel worden gede-
monteerd.
> Schroef het borgplaatje van de ontstekingselektrode
en trek de ontstekings- en aardleiding eraf.
> Verwijder de ontstekingsleiding van de ionisatie-
elektrode.
> Verwijder de kabels van de ventilatormotor en het
gasblok.
> Haal de gasbuis aan de onderkant van het gasblok en
de drukmeterslang aan de bovenzijde los.
Installatiehandleiding ecoVIT exclusiv 0020077397_02
CV-toestel onderhouden 8
3
2

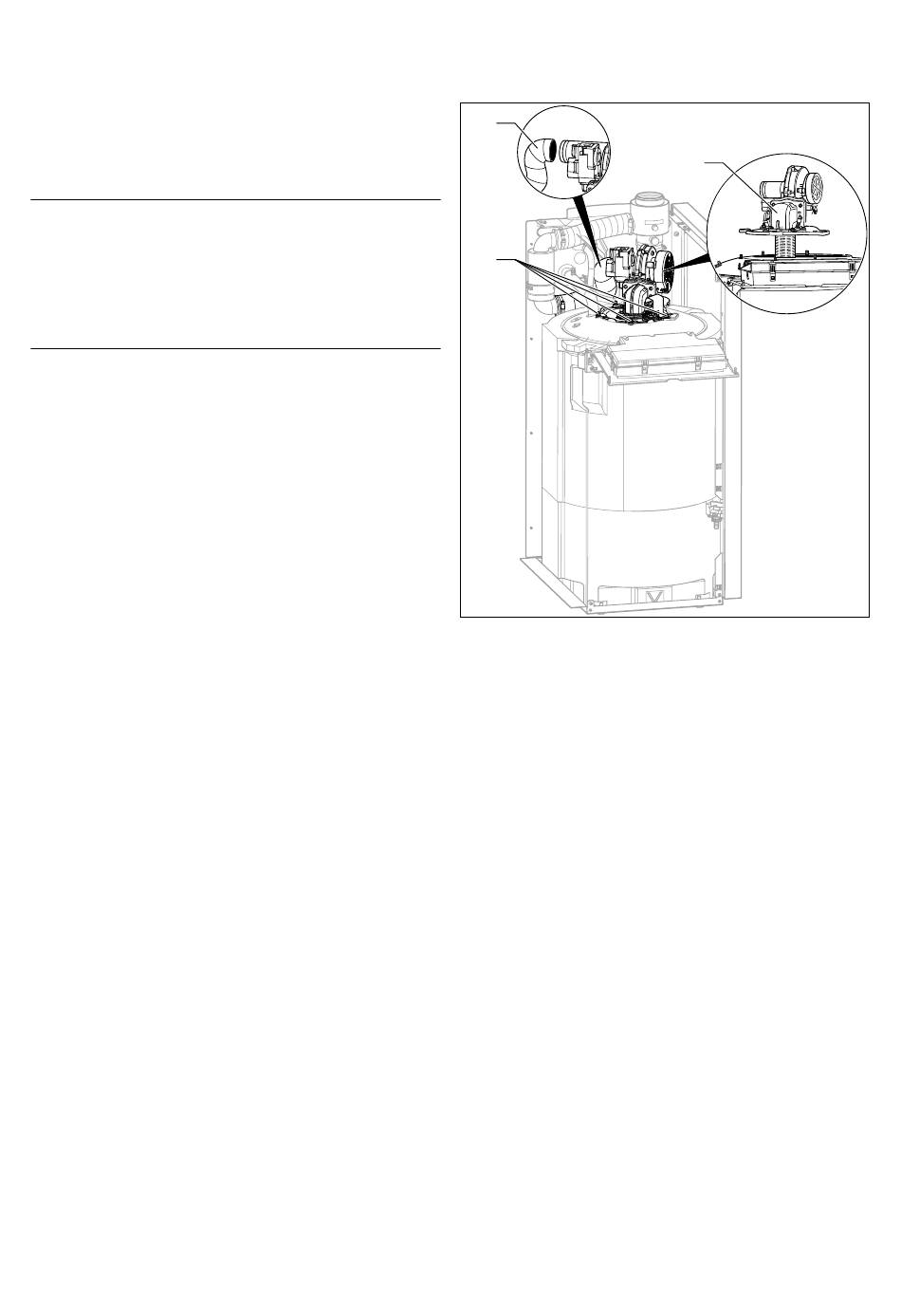

Afb. 8.1 Brander demonteren
> Trek de luchtinlaatslang (3) van de ventilator-
aansluiting.
> Draai de moeren (2).
> Trek de brander (1) van de warmtewisselaar.
> Controleer na de demontage de brander en de ver-
brandingskamer op beschadigingen en vervuiling en
reinig indien nodig de onderdelen zoals in de vol-
gende hoofdstukken wordt beschreven.
8.6.2 Verbrandingskamer reinigen
> Bescherm de omlaag geklapte schakelkast tegen spat-
water.
> Reinigt u de verbrandingskamer met een standaard
azijnoplossing. Spoel na met water.
8.6.3 Brander controleren
De brander behoeft geen onderhoud en hoeft niet te
worden gereinigd.
> Controleer het oppervlak van de brander op beschadi-
gingen en vervang indien nodig de brander.
1
43
