5 CV-toestel installeren
5.8.3 Thermostaat aansluiten
Thermostaten aansluiten (regelaar buiten de
elektronicabox)
Voor het regelen van de CV-installatie kunt u een weers-
afhankelijke buitentermperatuurregeling met een gemo-
duleerde branderbesturing gebruiken, b.v. de Vaillant
thermostaat calorMATIC 430, calorMATIC 630 of
auroMATIC 620
De voelers en de installatiemodulen die niet in hoofd-
stuk 5.8.2 zijn vermeld, worden op de thermostaat aan-
gesloten.
De elektrische aansluiting op de Vaillant CV-thermostaat
is weergegeven in afb. 5.14 resp. afb. 5.15.
Thermostaat VRC 630, VRS 620 of VRC 430
aansluiten
> Neemt u de aanwijzingen in de handleiding van de
thermostaat in acht.
> Schakel vóór het openen van de schakelkast de span-
ningsvoorziening naar het toestel uit en bescherm
deze tegen abusievelijk opnieuw inschakelen.
> Verbindt u de aansluitingen "Bus" (rode stekker)
2-aderig met de gelijknamige aansluitingen in de ther-
mostaat VRC 630, VRS 620 of VRC 430 (alleen als de
VRC 430 extern wordt gemonteerd). De brug blijft
tussen de klemmen 3 en 4 (paarse stekker).
> Steekt u alternatief de thermostaat VRC 430 in het
bedieningspaneel van de gasgestookte ketel (interne
montage).
Aansluiten van de thermostaat VRC 430
DCF / BV
0 - DCF- BV
Boiler NTC

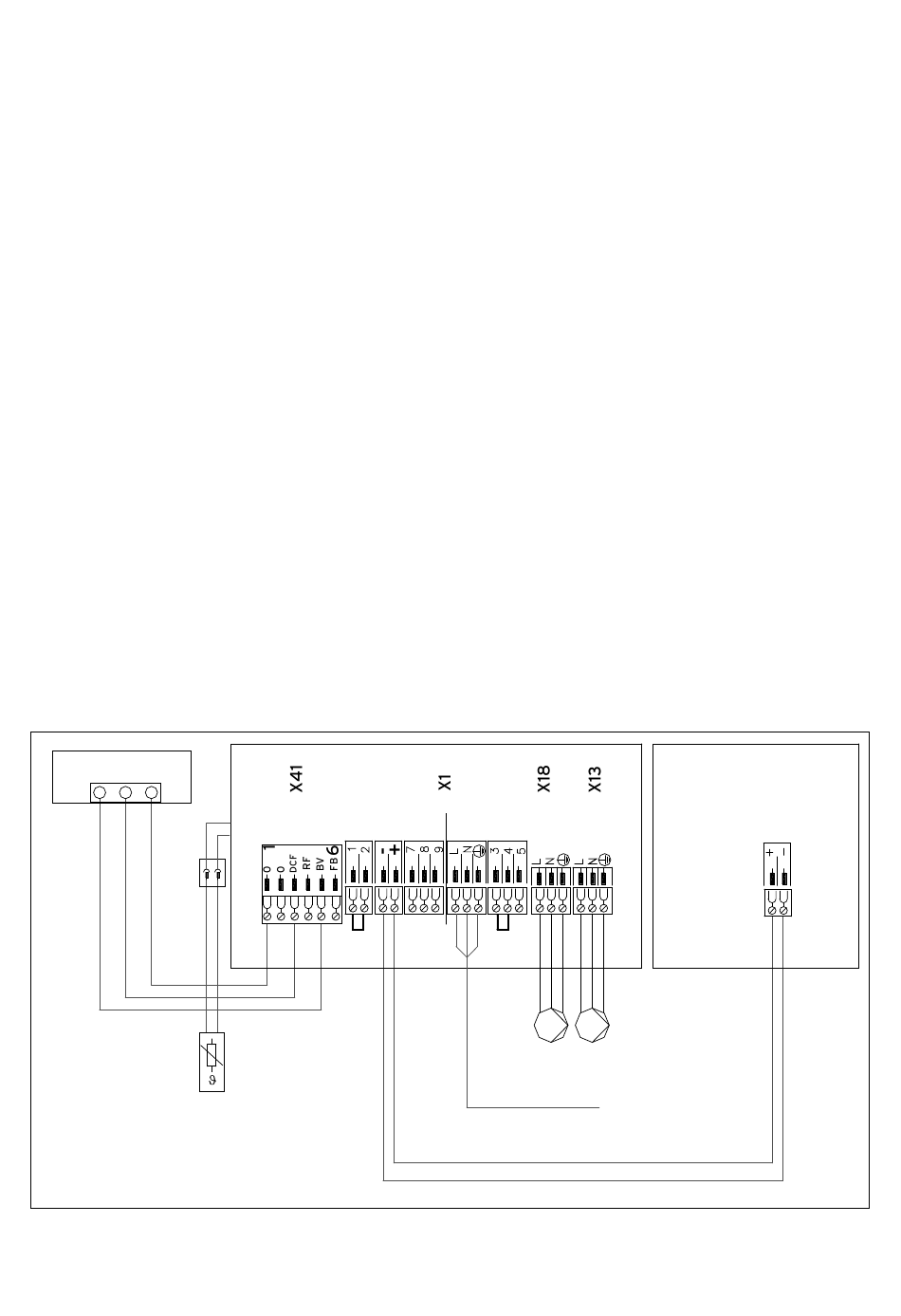

Afb. 5.14 Thermostaat VRC 430 aansluiten
26
CV-toestel
Bus
Randstekker
blauw
rood
wit
rood
Net
Pomp
Pomp
1
2
turkoois
lila
groen
grijs
Laad-
CV-
pomp
pomp
Net
Installatiehandleiding ecoVIT exclusiv 0020077397_02
VRC 430
(alleen bij ext. montage)
Bus
rood
