8.5.2
Weergave van de contour
G-codeprogramma
In de editor wordt de contour in een programmasegment met afzonderlijke
programmablokken weergegeven. Wanneer u een afzonderlijk blok opent, wordt ook de
contour geopend.

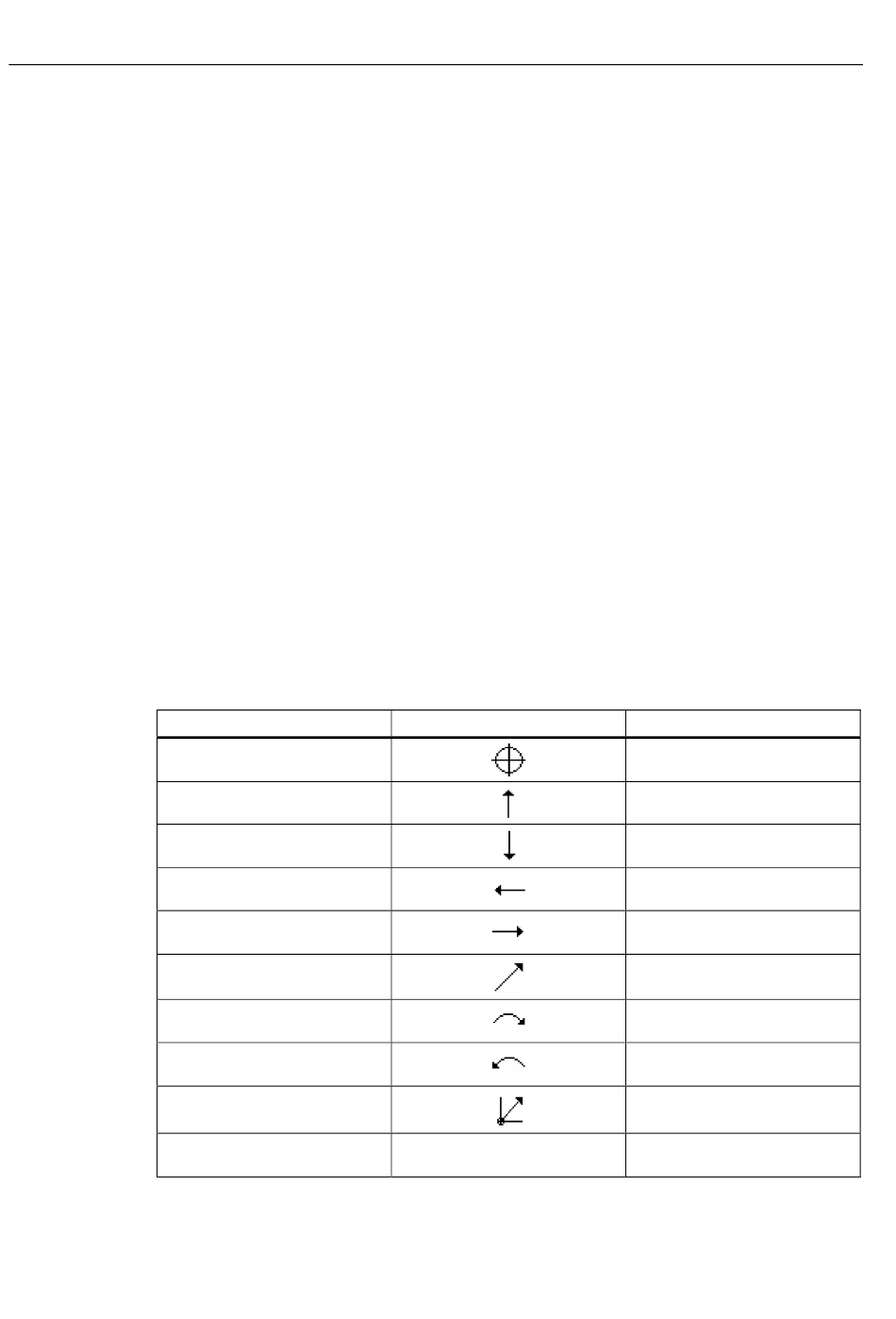

Symbolische weergave
De afzonderlijke contourelementen worden in de opgegeven volgorde symbolisch
weergegeven naast het grafische venster.
Contourelement
Startpunt
Rechte naar boven
Rechte naar beneden
Rechte naar links
Rechte naar rechts
Rechte naar keuze
Boog naar rechts
Boog naar links
Pool
Afsluiten contour
De verschillende kleuren van de symbolen verwijzen naar de status:
422
De contour wordt in lengte- en dwarsrichting of contourparallel bewerkt.
Bij de G-codeprogrammering moet bij het verspanen eerst worden beslist of er
voorbewerkt wordt met detectie van restmateriaal of niet. Met geschikt gereedschap kunt
u dit restmateriaal ruimen zonder opnieuw de volledige contour te moeten bewerken.
Wanneer u bij het voorbewerken een nabewerkingstoegift heeft geprogrammeerd, dan
wordt de contour opnieuw bewerkt.
Symbool
Betekenis
Startpunt van de contour
Rechte in 90°-rooster
Rechte in 90°-rooster
Rechte in 90°-rooster
Rechte in 90°-rooster
Rechte met helling naar keuze
Cirkel
Cirkel
Rechte diagonaal of cirkel in
polaire coördinaten
END
Einde van de
contourbeschrijving
