Opmerking
Instelbare nulpuntverschuivingen
De tekst van de softkeys voor de instelbare nulpuntverschuivingen varieert, d.w.z. de
instelbare nulpuntverschuivingen die op de machine zijn geconfigureerd, worden
weergegeven (voorbeelden: G54...G57, G54...G505, G54...G599).
Raadpleeg hiervoor de instructies van de machinefabrikant.
Frezen
Bedieningshandboek, 02/2012, 6FC5398-7CP40-3JA0
4.

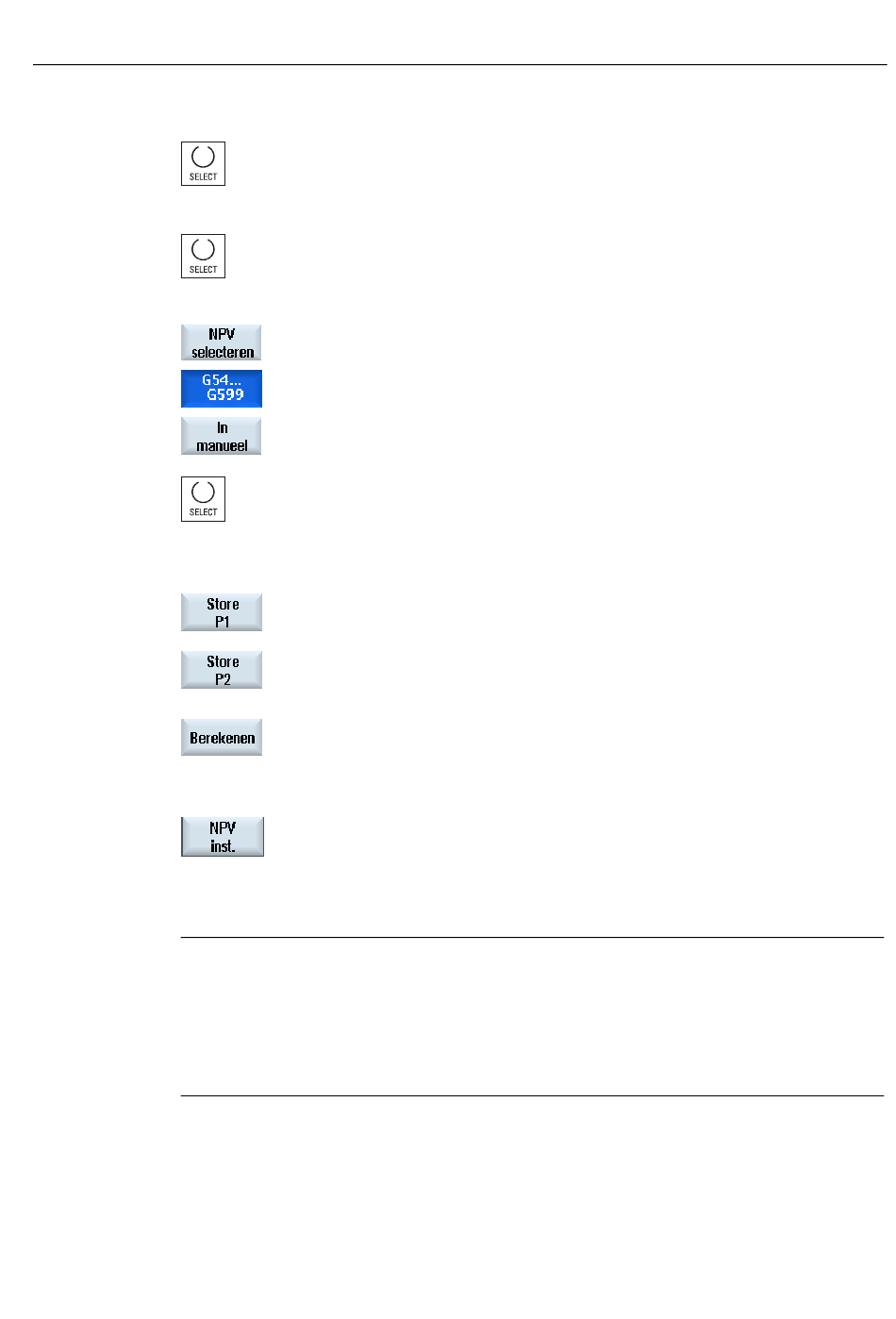

Selecteer "Alleen meten" wanneer u de gemeten waarden alleen wilt
weergeven.
- OF -
5.
Kies in het selectieveld de gewenste nulpuntverschuiving waarin het
nulpunt moet worden opgeslagen.
- OF -
Druk op de softkey "NPV selecteren" om een instelbare
nulpuntverschuiving te selecteren.
In het venster "Nulpuntverschuiving - G54 ... G599" selecteert u een
nulpuntverschuiving waarin het nulpunt moet worden opgeslagen. Druk
daarna op de softkey "In manueel".
U keert terug naar het meetvenster.
6.
Selecteer in meetas de gewenste as waarin u naar het werkstuk wilt
verplaatsen. Selecteer ook de meetrichting (+ of -).
7.
Voer de doelhoek tussen de werkstukkant en de referentieas in.
8.
Verplaats het gereedschap naar de werkstukkant.
9.
Druk op de softkey "P1 opslaan".
10.
Positioneer het gereedschap opnieuw en herhaal de meetprocedure
(stap 7) voor de meting van het tweede punt. Druk op de softkey "P2
opslaan".
11.
Druk op de softkey "Berekenen".
De hoek tussen de werkstukkant en de referentieas wordt berekend en
weergegeven.
- OF -
Druk op de softkey "NPV instellen".
Bij "NPV instellen" komt de werkstukkant nu overeen met de doelhoek.
De berekende rotatie wordt in de nulpuntverschuiving opgeslagen.
Machine instellen
2.6 Werkstuknulpunt meten
91
