Machine instellen
2.6 Werkstuknulpunt meten
...
Opmerking
Instelbare nulpuntverschuivingen
De tekst van de softkeys voor de instelbare nulpuntverschuivingen varieert, d.w.z. de
instelbare nulpuntverschuivingen die op de machine zijn geconfigureerd, worden
weergegeven (voorbeelden: G54...G57, G54...G505, G54...G599).
Raadpleeg hiervoor de instructies van de machinefabrikant.
98

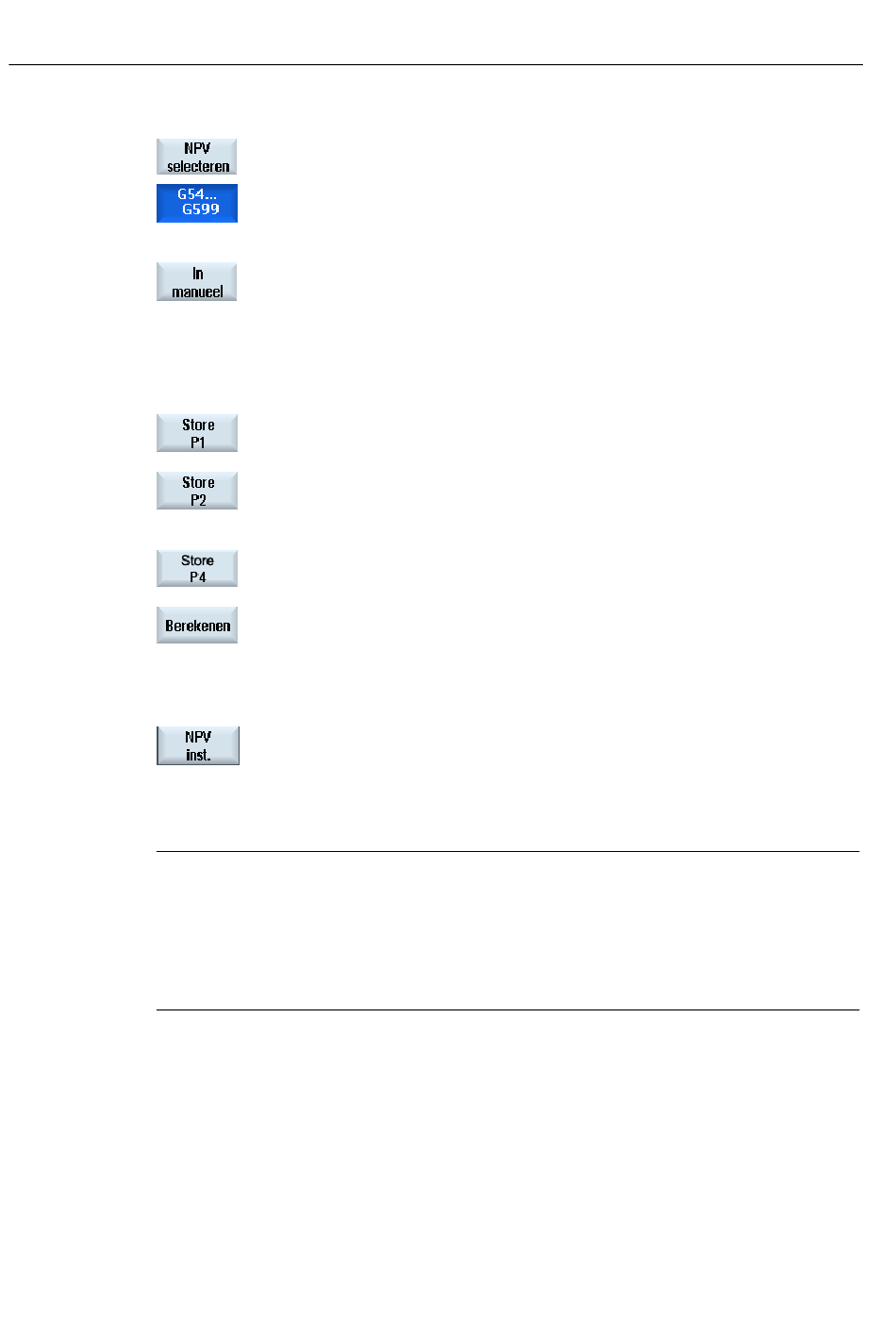

Druk op de softkey "NPV selecteren" om een instelbare
nulpuntverschuiving te selecteren.
In het venster "Nulpuntverschuiving - G54 ... G599" selecteert u een
nulpuntverschuiving waarin het nulpunt moet worden opgeslagen. Druk
daarna op de softkey "In manueel".
U keert terug naar het meetvenster.
6.
Voer de doelposities (X0/Y0) van het middelpunt van de kamer of van
de boring in.
7.
Verplaats het gereedschap naar het eerste/laatste meetpunt wanneer u
manueel meet.
8.
Druk op de softkey "P1 opslaan".
Het punt wordt gemeten en opgeslagen.
9.
Herhaal stappen 6 en 7 om de meetpunten P2, P3 en P4 te meten en
op te slaan.
10.
Druk op de softkey "Berekenen".
De lengte, breedte en het middelpunt van de rechthoekige kamer of de
diameter en het middelpunt van de boring worden berekend en
weergegeven.
- OF -
Druk op de softkey "NPV instellen".
De doelpositie van het middelpunt wordt bij "NPV instellen" als nieuw
nulpunt opgeslagen. De gereedschapsradius wordt automatisch mee
ingecalculeerd.
Bedieningshandboek, 02/2012, 6FC5398-7CP40-3JA0
