StructureScan™
9
StructureScan™ is een optionele hardware
module, die met behulp van een hoge
frequentie een beeld van de zeebodem met
hoge resolutie produceert.
StructureScan™ heeft een dekkingsgebied van
150 m breed met veel details in SideScan mo-
dus, terwijl DownScan™ loepzuivere beelden
van structuren en vis direct onder de boot
levert, tot op een diepte van 90 m.
Het StructureScan™ paneel wordt opgeroepen via een symbool in het
Pagina's
paneel als
het StructureScan kastje en de transducer geïnstalleerd zijn.
Het StructureScan™ beeld instellen
De weergave
Het StructureScan paneel kan worden ingesteld als traditioneel DownScan beeld, of voor
weergave van scans naar links en rechts opzij.
Het DownScan beeld kan ook worden toegevoegd als overlay op het traditionele fi shfi nd-
er beeld. Voor meer informatie, zie "De Structuur overlay activeren" op pag. 66.

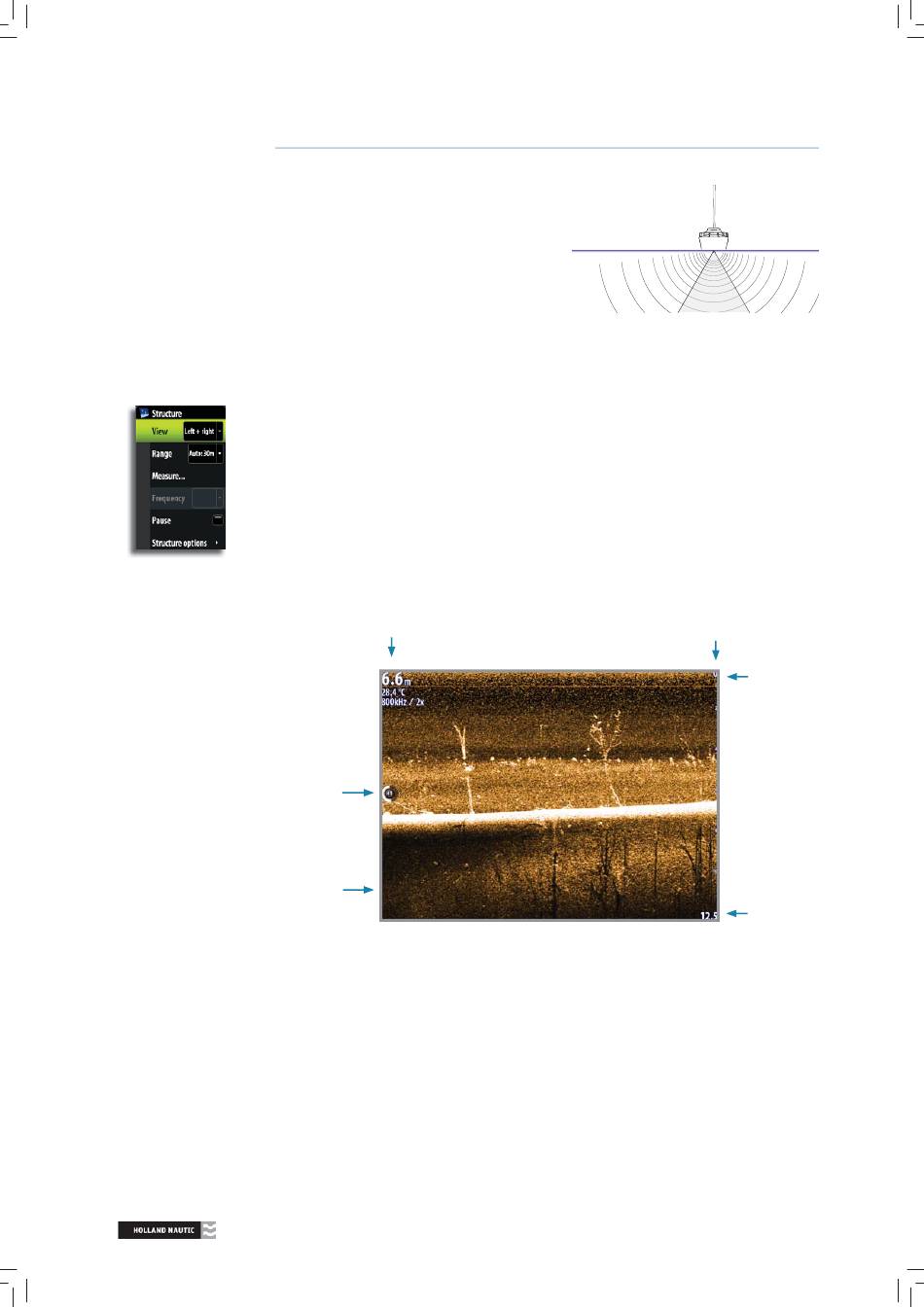

DownScan
Diepte
Temperatuur
Bereik-
Frequentie / zoom
schaal
Bovenste
bereik
Kleur
indicator
Zeebodem
Onderste
bereik
62 |
StructureScan™ |
Zeus Touch Gebruikershandleiding
