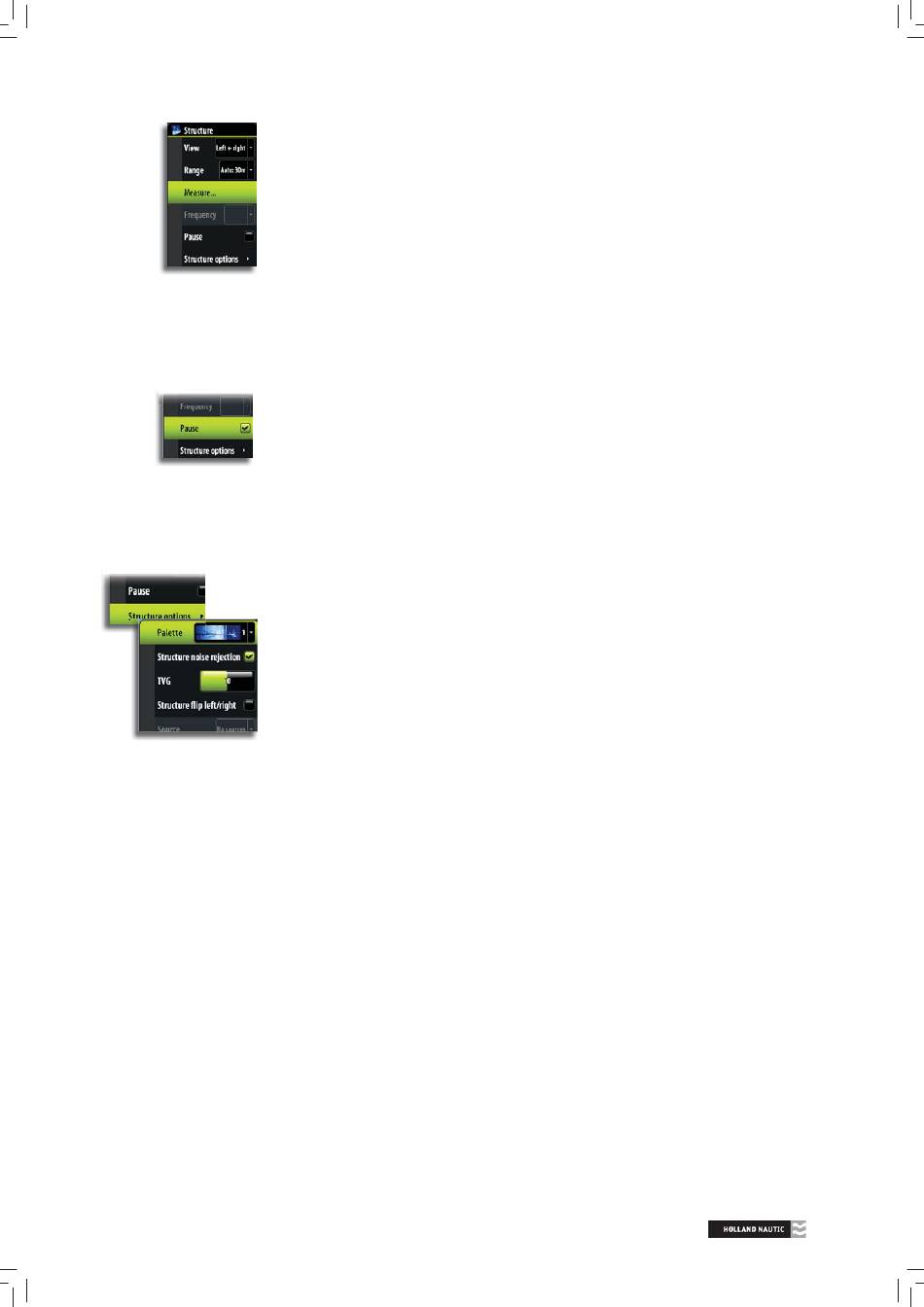

Afstand meten

De cursor kan worden gebruikt om de afstand te meten tussen de positie van twee waar-
nemingen in het StructureScan beeld. De meetfunctie is gemakkelijker te gebruiken als u
het fi shfi nder beeld pauzeert.
1.
Open het menu om de meetfunctie te starten.
-
De cursor wordt in het midden van het paneel geplaatst en de afstand wordt vanaf die
positie gemeten.
2.
Tik op het scherm om het tweede meetpunt te selecteren.
-
Tussen de meetpunten wordt een lijn getekend en de afstand wordt in het informa-
tievenster getoond.
Wanneer u op de paneelknop
fi nder het normale verschuiven.
StructureScan™ pauzeren
U kunt StructureScan pauzeren, zodat u structuren en andere beelden nader kunt onder-
zoeken.
Deze functie is handig als u een waypoint precies in het StructureScan paneel wilt plaat-
sen, of als u de cursor gebruikt om een afstand tussen 2 elementen op het scherm te
meten.

Opnemen van de StructureScan data

U kunt de StructureScan data opnemen en het bestand intern in de Zeus Touch opslaan,
of op een Micro-SD kaart, zoals beschreven in "Fishfi nder data opnemen en afspelen" op
pag. 61.

Structuur opties

Structuur palet
Er zijn diverse paletten met verschillende kleurgradaties en helderheid beschikbaar.
Structuur ruisonderdrukking
Signaalstoringen door lenspompen, motortrillingen en luchtbellen kunnen het Structure-
Scan beeld verstoren.
Met de optie ruisonderdrukking worden de storingen uit het signaal gefi lterd en is het
beeld duidelijker.
TVG
Golven, buiswater en temperatuur inversie kunnen storingen op het scherm in de buurt
van de oppervlakte veroorzaken.
Met de TVG optie wordt storing verminderd, doordat de gevoeligheid van de ontvanger
dicht bij de oppervlakte wordt gereduceerd.
Beeld links/rechts omwisselen
Desgewenst kunnen de SideScan beelden worden omgewisseld, zodat ze de juiste zijden
van uw boot weergeven.
De structuur bron
Als er meer dan één StructureScan module in uw netwerk verbonden is, kunt u selecteren
welke u als voorkeursbron op dit Zeus Touch apparaat wilt gebruiken.
StructureScan™ |
Zeus Touch Gebruikershandleiding
Meten stoppen
tikt of op de X toets drukt, hervat de fi sh-
| 65
