StructureMap bronnen
Er kunnen twee bronnen worden gebruikt om Structuur logs op de kaart weer te geven:
-
live data, gebruikt wanneer er een StructureScan apparaat met het systeem verbon-
den is.
-
opgeslagen bestanden. Deze bevatten opgenomen StructureScan (*.sl2) data die naar
het StructureMap (*smf ) formaat is geconverteerd. Opgeslagen *.smf bestanden kun-
nen ook op displays worden gebruikt als er geen StructureScan module verbonden is.
Live data
Als live data geselecteerd is, wordt de SideScan beeldhistorie als spoor achter het boot
symbool weergegeven. De lengte van dit spoor varieert afhankelijk van het beschikbare
geheugen van het apparaat en de bereik instellingen. Wanneer het geheugen vol raakt,
wordt de oudste data automatisch verwijderd om ruimte voor nieuwe data te maken. Bij
vergroten van het zoekbereik wordt de ping snelheid van de StructureScan transducer
verlaagd, maar de breedte en lengte van de beeldhistorie worden vergroot.
NB:
in de live modus wordt er geen data opgeslagen. Als het apparaat wordt uitge-
schakeld, gaat alle recente data verloren.
Opgeslagen bestanden
Als opgeslagen bestanden is geselecteerd, wordt het StructureMap bestand op de kaart
geprojecteerd op basis van positie informatie in het bestand.

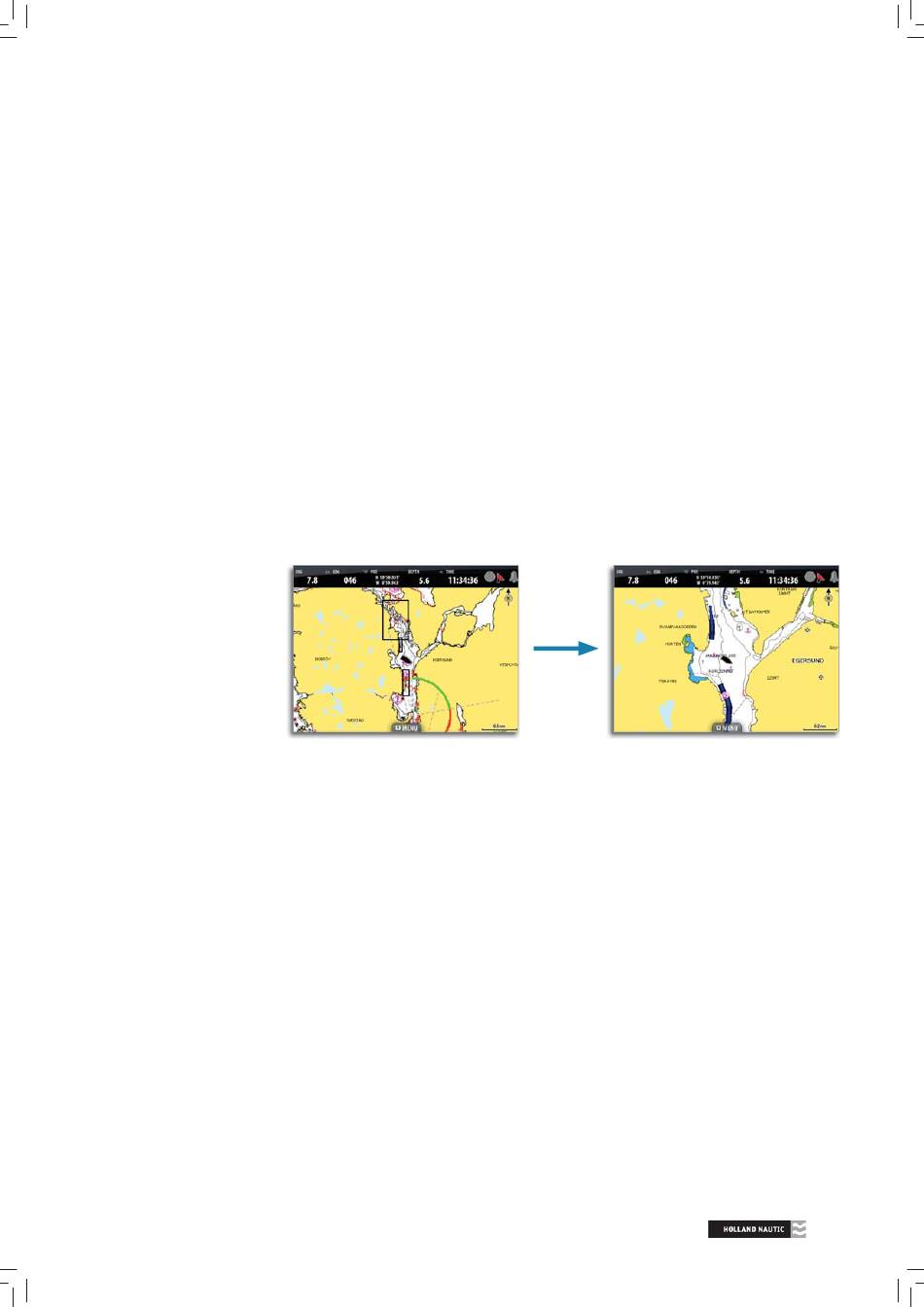

Als de kaartschaal groot is, wordt het StructureMap gebied aangeduid door een kader,
totdat de kaartschaal klein genoeg is om de Structuur details weer te geven.
De opgeslagen modus wordt gebruikt om StructureMap bestanden te bekijken en con-
troleren en om de boot op specifi eke interessante plaatsen te positioneren in een eerder
gescand gebied.
NB:
als opgeslagen bestanden als bron worden gebruikt, toont de display alle Struc-
tureMap bestanden die op de Micro-SD kaart en in het interne systeemgeheugen zijn
gevonden. Als er meer dan één StructureMap van hetzelfde gebied is, overlappen de
beelden elkaar en wordt de kaart onduidelijk. Wanneer verschillende logbestanden
van hetzelfde gebied nodig zijn, kunnen die het best op afzonderlijke Micro-SD kaarten
worden geplaatst.
StructureMap tips
-
Om een goed beeld van een hoge structuur (bijv. een wrak) te krijgen, moet u er niet
overheen varen. Stuur de boot zo dat de structuur zich aan de linker- of rechterkant
van de boot bevindt.
-
Gebruik Auto bereik niet als u SideScan gebruikt. Stel het structuur bereik aanzienlijk
groter (2 à 3 maal) dan de waterdiepte in, om een complete scan te garanderen en
een maximale precisie van de conversie te bereiken.
-
Laat de historiesporen niet overlappen wanneer u een scan per zijde van een gebied
uitvoert.
StructureMap ™ |
Zeus Touch Gebruikershandleiding
| 67
