StructureMap ™
De functie StructureMap™ projecteert SideScan beelden van een StructureScan module
op de kaart (overlay). Dit maakt het eenvoudiger de onderwater omgeving ten opzichte
van uw positie te visualiseren en de SideScan beelden te interpreteren.

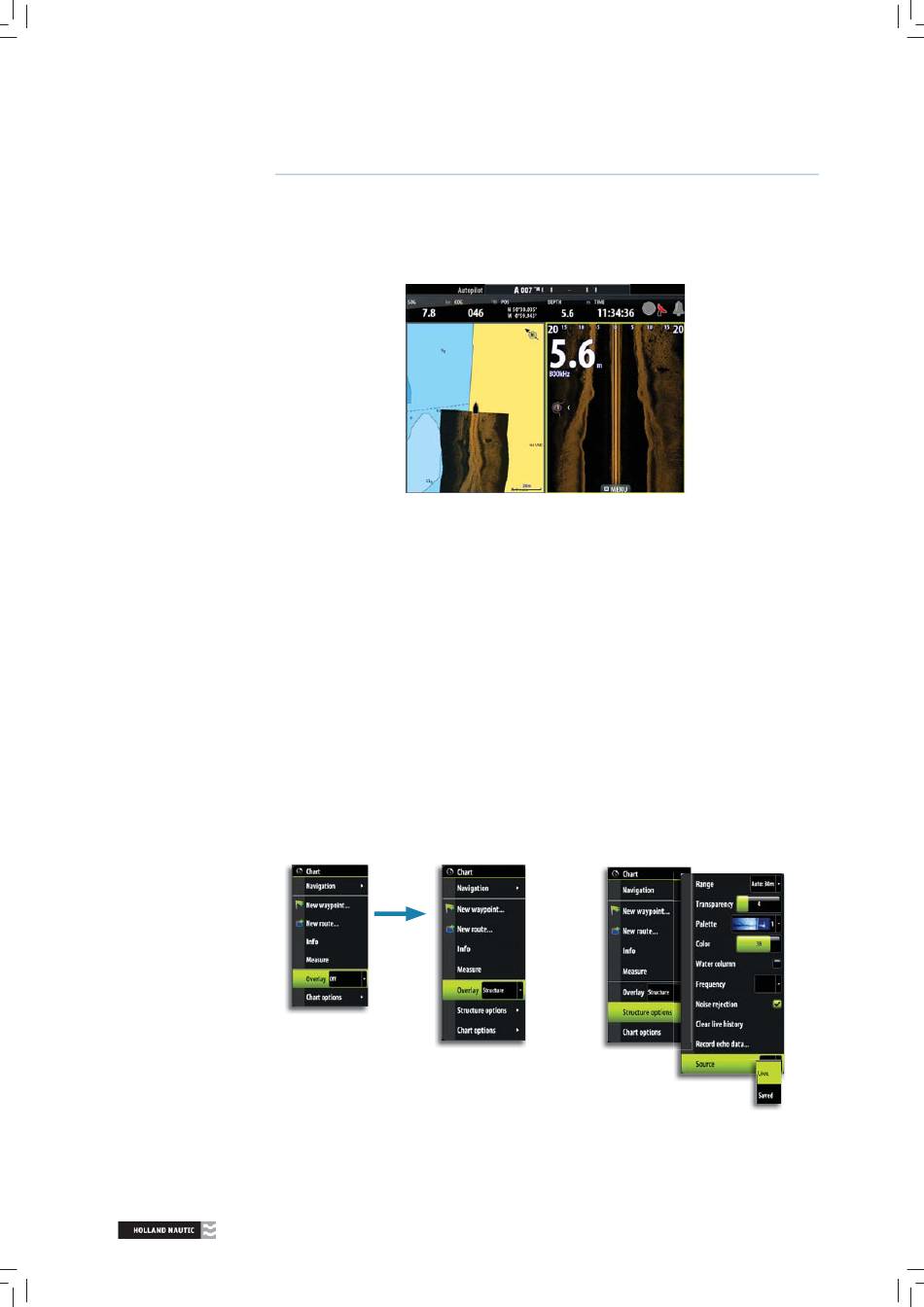

Het onderstaande voorbeeld toont een kaart paneel met Structuur overlay, gecom-
bineerd met een traditioneel SideScan paneel.
U kunt op de normale manier over de kaart verplaatsen wanneer u een Structuur overlay
hebt:
-
zoom in/uit op de kaart en het gescande beeld met de IN/OUT toetsen of de draai-
knop
-
verschuif de kaart om het gescande beeld te bekijken door op het scherm te tikken en
met de vinger in de gewenste richting te slepen
Door op de X toets te drukken, verwijdert u de cursor uit het paneel en wordt het midden
van de kaart op de positie van de boot geplaatst.
De Structuur overlay activeren
Schakel de Structuur overlay in via het kaart menu.
-
Het kaart menu is uitgebreid met Structuur opties.
-
De Structuur data begint op het scherm te verschijnen zodra de Structuur overlay
ingeschakeld is.
Selecteer de structuur bron.
-
Live data is standaard.
de Structuur overlay kan ook worden geactiveerd door een opgeslagen Structure-
Map bestand te selecteren in het dialoogvenster Bestanden.
StructureMap ™ |
Zeus Touch Gebruikershandleiding
