15 Accessoires
15.6.3

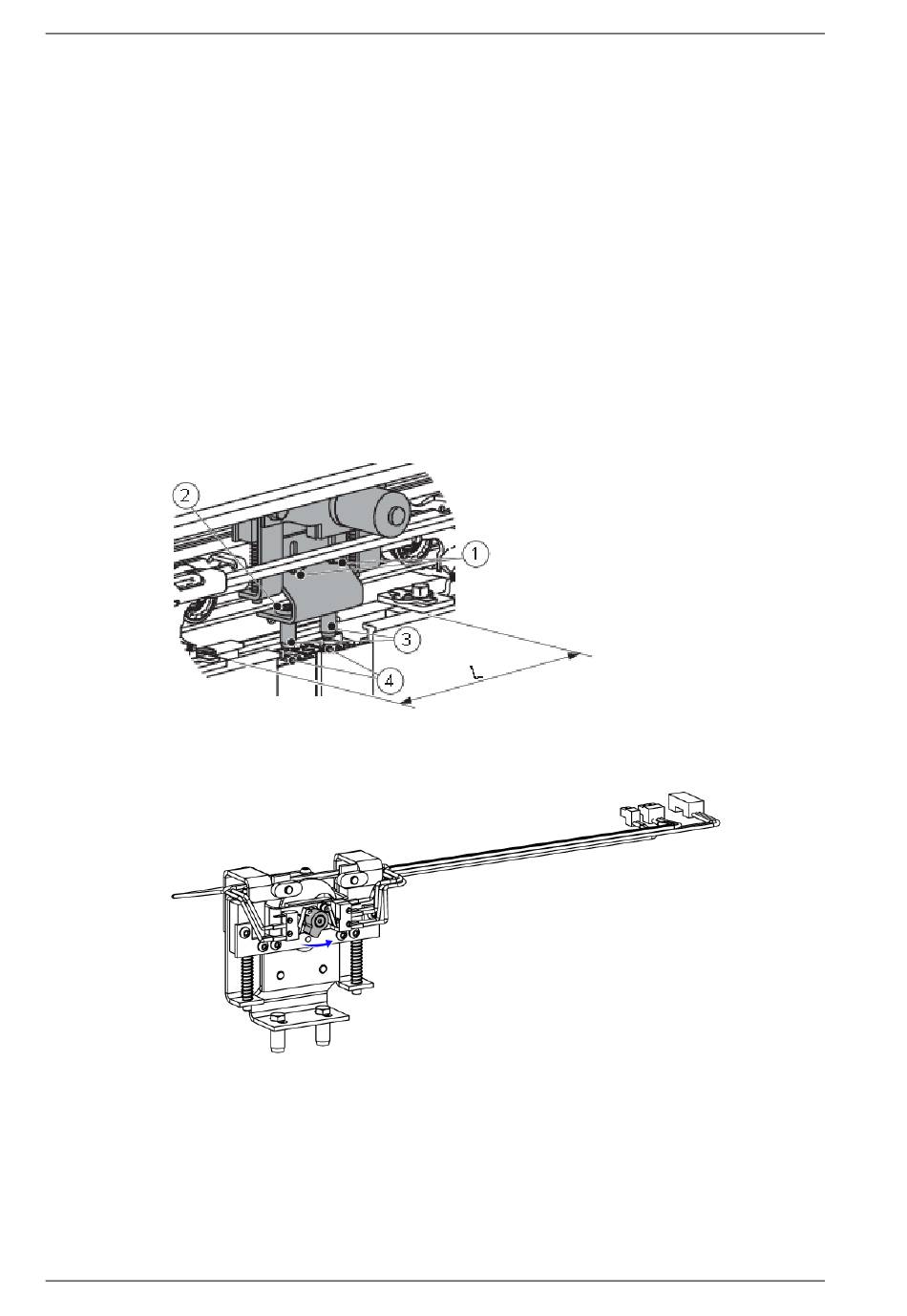

Installatie van het espagnoletslot (LDE) (het espagnoletslot mag momenteel niet gemonteerd
worden in vluchtwegen)
a Sluit de deuren.
b Monteer het slot zodanig in de C-rail dat de borgpen (3) zich midden boven de stang (4) in de
deurvleugel bevindt.
c Draai de schroeven (1) los.
d Stel de hoogte van de slotpennen (3) zodanig af dat ze zich midden boven de stangen (4) in de
deurvleugel bevinden.
e Draai de schroeven (1) vast.
f
Draai de schroeven (2) los.
g Stel de diepte van de slotpennen (3) zodanig af dat ze zich midden boven de stangen (4) in de
deurvleugels bevinden.
h Draai de schroeven (2) vast.
i
Sluit de bekabeling aan op de IOU-print overeenkomstig het aansluitschema op pagina 59.
L (korte wielhouder): 140 mm
L (standaard wielhouder): 180 mm
j
Duw de stangen in de deuren omlaag om de plaatsen te markeren waar gaten in de vloer
moeten worden geboord. De gaten in de vloer moeten komen waar de stangen moeten ver-
grendelen
Voor aansluiting zie pagina 59.
110
Versie 2019-11-08
1
Schroef
2
Schroef
3
Borgpennen
4
Stang
1016248-EMnl-NL-7.0
