11 Mechanische montage
11.9
Hoogteafstelling

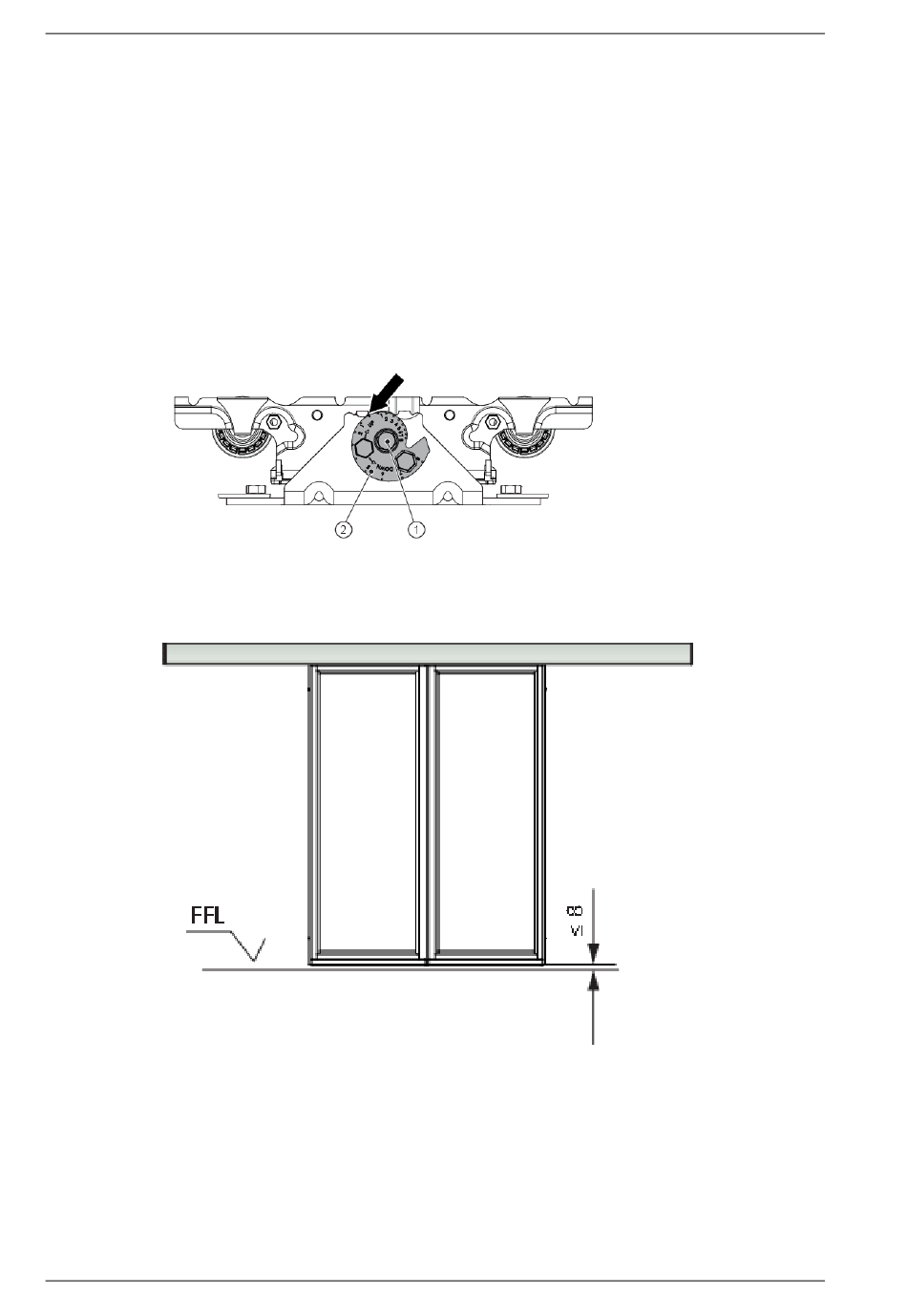

De hoogte van de deur kan op +/- 8 mm worden afgesteld door de afstelnok (2) te draaien.
a Op de nok bevindt zich een indicatie van de hoogte waarop de deur is afgesteld (in mm).
Let op: De onderstaande afbeelding toont een op nul afgestelde nok.
b Controleer of de deur(en) horizontaal hangt/hangen. Het is van groot belang dat de deurvleugels
parallel hangen met het vaste paneel.
c Om de deur hoger te zetten, draait u de nok in de richting van de pijl (UP) op de nok.
d Wanneer de deurvleugel 6-8 mm boven het hoogste punt van de afgewerkte vloer (FFL) ligt, is
de deur correct ingesteld. Draai de bevestigingsschroef voor hoogteafstelling (1) vast met 18
Nm.
e Controleer dat de deurvleugel in gesloten positie parallel hangt (zonder opening boven- of
onderaan).
36
Versie 2019-11-08
1
Bevestigingsschroef voor
afstelling hoogte
2
Afstelnok
1016248-EMnl-NL-7.0
