11.12

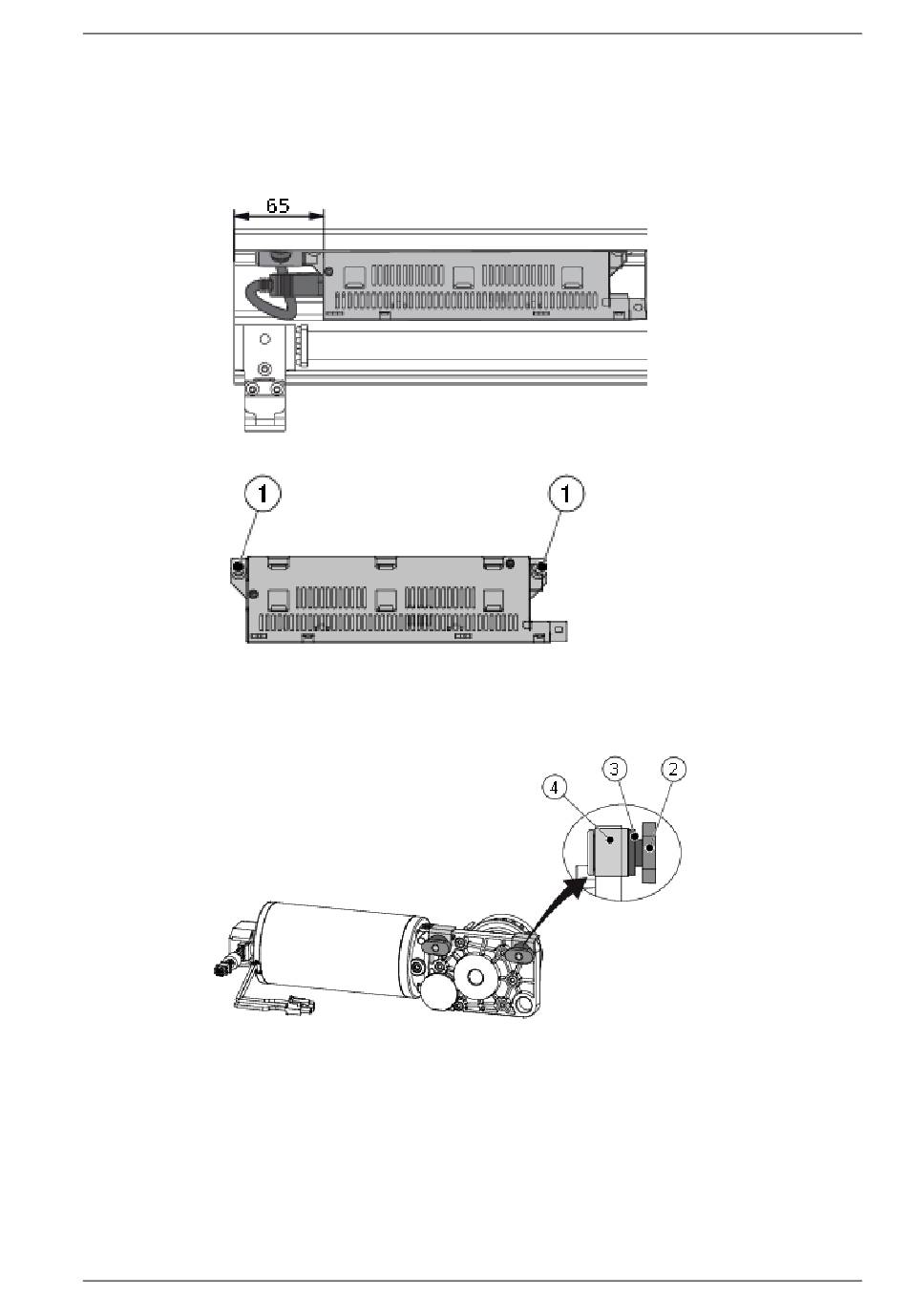

Installatie van onderdelen en elektrische bedrading
a Begin aan de linkerkant van de deuropener, haal de netvoedingsaansluiting en de voeding los
en schuif deze opzij om een ruimte van 65 mm vanaf de linkerkant van de looprail links van de
voeding te krijgen. Draai de twee bevestigingsschroeven (1) vast.
b Draai de moeren (2) op de aandrijfeenheid met de hand vast. Geen ruimte tussen de moer (2),
de kunststof sluitringen (3) en de demper (4).
1016248-EMnl-NL-7.0
Versie 2019-11-08
11 Mechanische montage
1
Bevestigingsschroef
Top view
2
Moer
3
Kunststof ring
4
Demper
39
