11.8

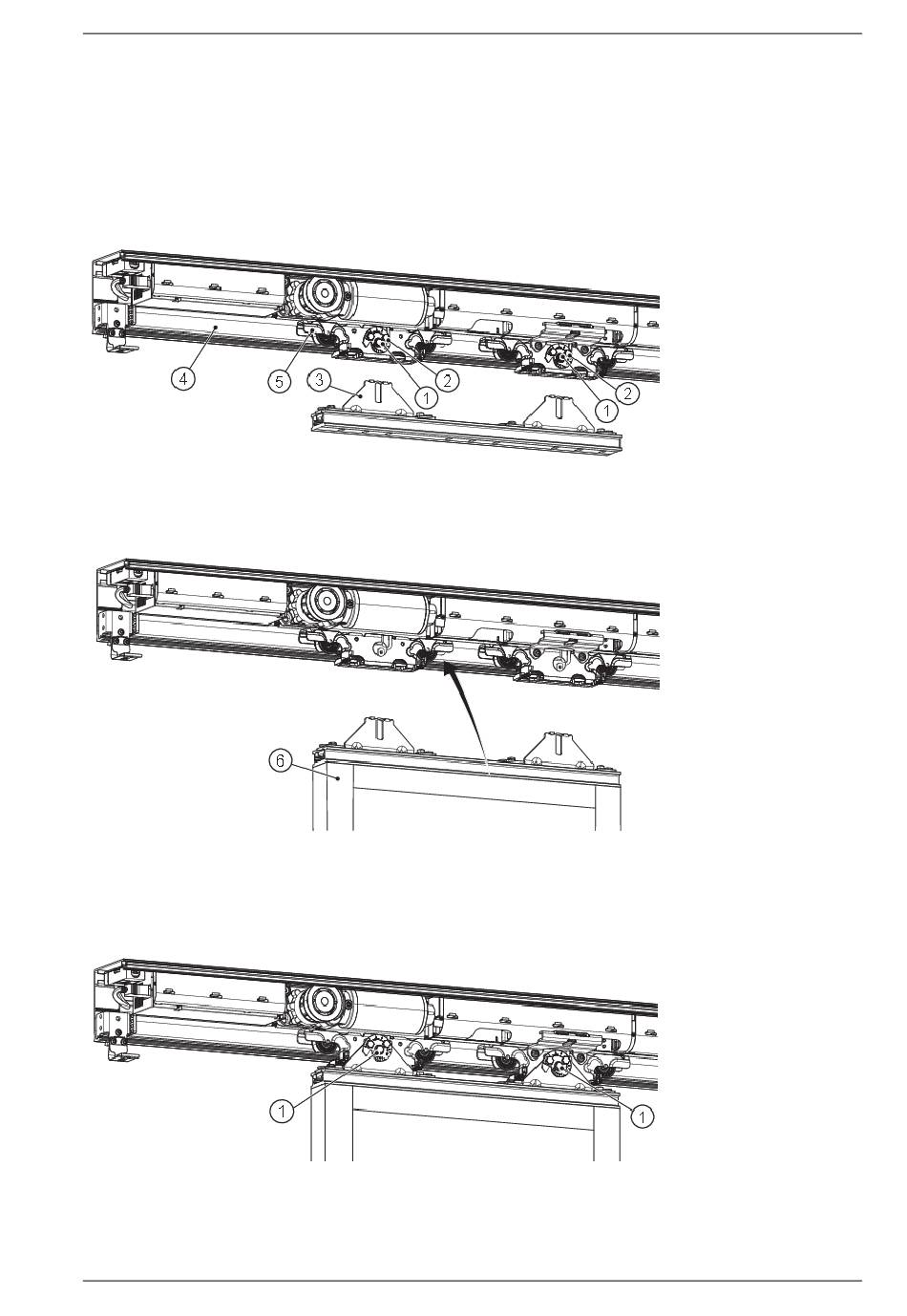

Afhangen en monteren van de deurvleugels
a Verwijder de bevestigingsschroef voor hoogteafstelling (1) en de afstelnok (2) uit de wielhouders
(5) die al zijn geïnstalleerd op de looprail. De anti-ontsporingsvoorzieningen moeten worden
geactiveerd wanneer de wielen in de rail (4) worden geplaatst, zie pagina33.
Let op: Bij het plaatsen van de deurvleugels (6) op de rail (4) kan deze beschadigd raken als de
wielhouder (5) op de deurhouder (3) wordt geplaatst.
b Breng de deurvleugel (6) omhoog en plaats deze voorzichtig over de vloergeleiding (indien
aanwezig).
c Schuif de wielhouders (5) opzij totdat ze gelijk staan met de deurhouders.
d Plaats de bevestigingsschroef voor hoogteafstelling (1) en de afstelnok (2) terug in de deurhou-
ders (3) en draai deze voorzichtig aan.
e Stel de hoogte van de deur zodanig af dat de deurvleugel (6) zich ongeveer 6-8 mm boven de
vloer bevindt.
Koppel voor de bevestigingsschroef voor hoogteafstelling (1): 18 Nm
1016248-EMnl-NL-7.0
Versie 2019-11-08
11 Mechanische montage
1
Bevestigingsschroef voor
afstelling hoogte
2
Afstelnok
3
Deurhouder
4
Balk
5
Wielhouder
6
Deurvleugel
1
Bevestigingsschroef voor
afstelling hoogte
35
