11 Mechanische montage

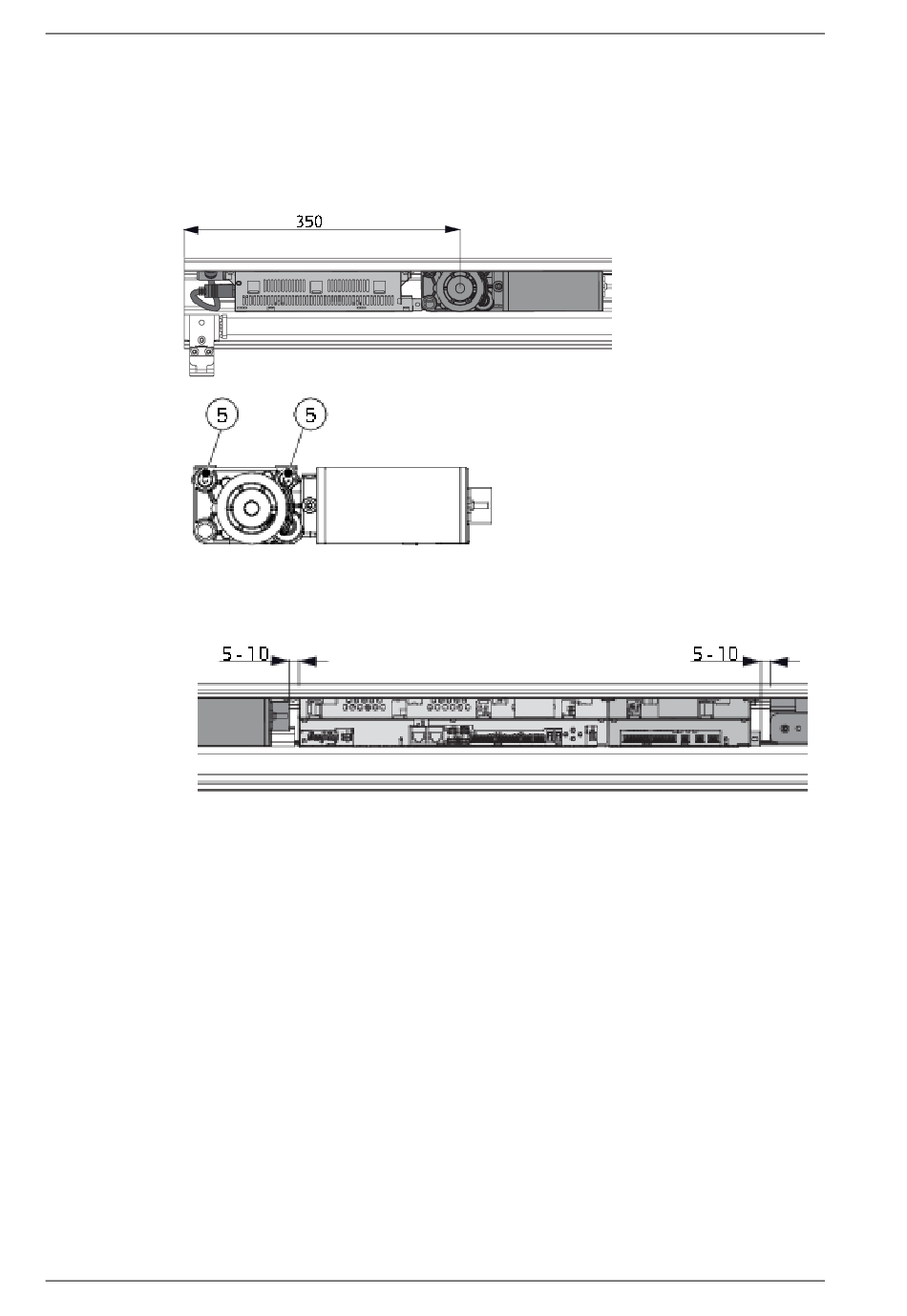

c Ga verder met de aandrijfeenheid en installeer deze met de uitgaande as 350 mm vanaf de lin-
kerkant van de looprail.
Draai de schroeven (5) vast tot een aandraaimoment van 10 Nm.
Begin met de rechterschroef en zorg ervoor dat de aandrijfeenheid goed in de looprail wordt
bevestigd. Ga verder met de linkerschroef en kijk goed of ook deze schroef goed in de looprail
wordt bevestigd.
d Ga verder met de hoofdbesturingseenheid MCU of MCU-ER en houd een afstand van 5-10 mm
tot de aandrijfeenheid aan.
e Als gebruikgemaakt wordt van een I/O-eenheid (IOU), dient u te controleren of de aansluiting
volledig is gekoppeld met de MCU/MCU-ER.
f
Plaats de accu's (indien aanwezig).
Let op: Verlengkabels zijn verkrijgbaar als accessoires; deze kunnen worden gebruikt als
MCU/MCU-ER, IOU of accu's op grotere afstanden moeten worden geïnstalleerd.
40
Versie 2019-11-08
Bevestigings-
5
schroef
1016248-EMnl-NL-7.0
